14

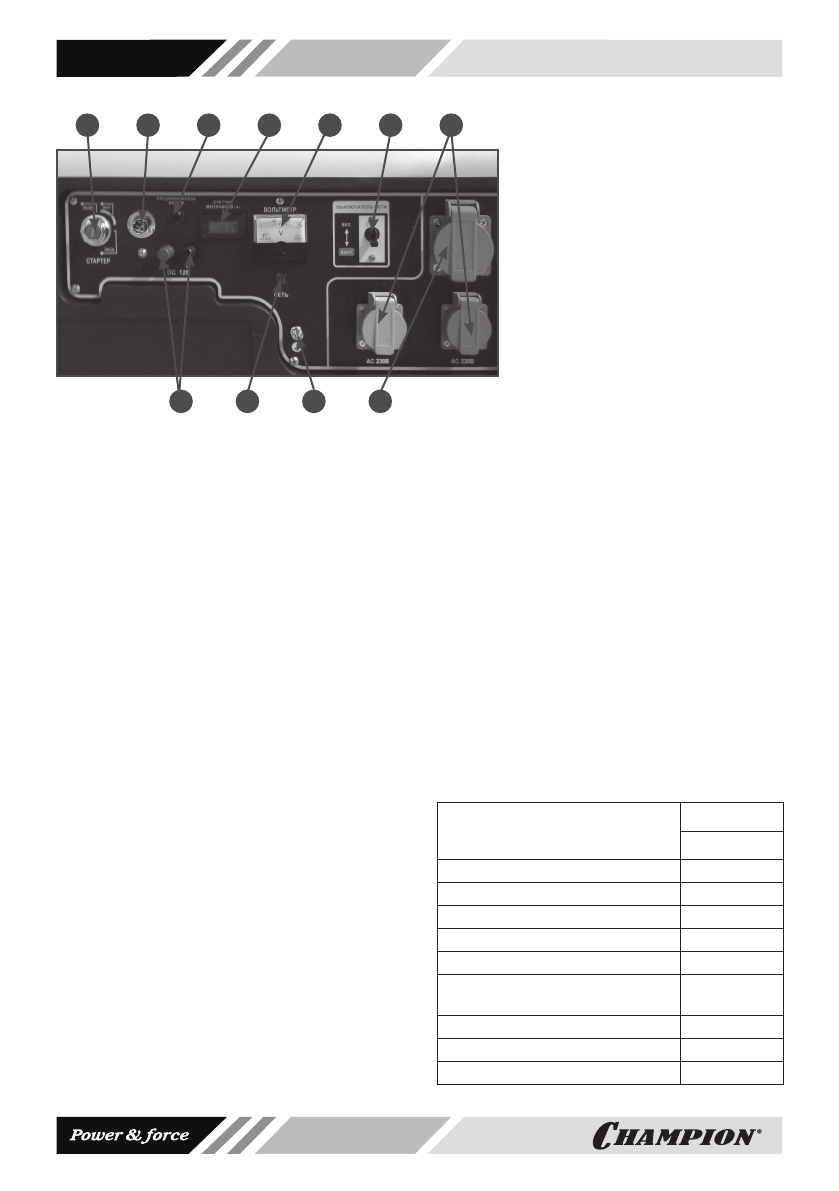

Рис. 3 Панель управления
1.
Замок зажигания
2.
Разъем для подключения
блока
ATS
3.
Предохранитель выхода
постоянного тока
4.
Счетчик моточасов
5.
Вольтметр
6.
Выключатель сети
7.
Розетки 230В/16А
8.
Розетка 230В/32А
9.
Клемма заземления
10.
Индикатор «СЕТЬ»
11.
Клеммы 12В/6А
УСТРОЙСТВО И ПРИНЦИП
РАБОТЫ ГЕНЕРАТОРА
(ГЕНЕРАТОРНОЙ УСТАНОВКИ)
Генераторная
установка
состоит
из
дви
-
гателя,
генератора
переменного
тока,
вспомогательных
систем
и
механизмов,
конструктивно
объединенных
рамой
от
-
крытого типа.
Двигатель
бензиновый
4х-тактный
одно
-
цилиндровый
с
воздушным
охлаждени
-
ем.
Генератор
переменного
тока
син
-
хронного
типа
состоит
из
статора,
ротора
и блока
AVR.
Вращение
коленчатого
вала
двигателя
передается
ротору,
который
вращается
внутри
неподвижного
статора,
прикре
-
пленного
к
картеру
двигателя.
В
обмотке
возбуждения
статора
возникает
пере
-
менный
ток.
Переменный
ток
из
обмотки
возбуждения
подается
в
автоматический
регулятор
напряжения
(A
VR),
который
преобразует
его
в
постоянный,
и
подает
его
в
обмотки
ротора
через
щетки
и
кон
-
тактные
кольца.
Магнитное
поле
ротора
создается
постоянным
током
в
роторной
обмотке.
При
вращении
магнита
(ротора)
внутри
силовой
обмотки
статора,
выра
-
батывается
выходное
напряжение.
Авто
-
матический
регулятор
напряжения
кон
-
тролирует
напряжение
силовой
обмотки
статора,
и
в
зависимости
от
его
значения,
увеличивает
или
уменьшает
напряжение
постоянного тока в обмотках ротора.
КОМПЛЕКТНОСТЬ
Комплектность
генератора
представлена
в таблице 1.
ТАБЛИЦА 1. Комплектность генератора
Наименование
Модель
GG6501E
Генератор
1 шт
.
Блок
ATS
1 шт
.
Кабель подключения
ATS
1 шт
.
Ключ свечной
1 шт
.
Колесо транспортировочное
2 шт
.
Крепеж транспортировочного
колеса
2 к-та
Опора рамы
2 шт
.
Крепеж опоры рамы
2 к-та
Руководство по эксплуатации
1 шт
.
2
1
3
4
5
7
8
9
6
11
10
