Odsysanie zewnętrzne (zob. rys. E)

Do wyrzutnika wiórów można z obu jego stron podłączyć wąż
odsysania (Ø 35 mm)

19

 (osprzęt).

Połączyć wąż

19

 z odkurzaczem (osprzęt). Sposoby przyłą-

czenia do różnych odkurzaczy umieszczone zostały na końcu
niniejszej instrukcji.

Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.

Odsysanie do worka (zob. rys. E)

Drobniejsze prace można przeprowadzać z podłączonym
workiem na pył/wióry (osprzęt)

20

. Wstawić króciec odsysa-

jący do wyrzutnika wiórów

1

. Dla zapewnienia optymalnej wy-

dajności odsysania, worek na pył i wióry

20

 należy regularnie

opróżniać.

Wyrzut wiórów na prawą lub lewą stronę

Za pomocą dźwigni

4

 możliwe jest przestawienie wyrzutu wió-

rów

1

 na prawą lub lewą stronę. Dźwignię

4

 należy zawsze

wciskać do końca – aż do jej zaskoczenia w zapadce. Wybrany
kierunek wyrzutu wiórów ukazywany jest na dźwigni

4

 za po-

mocą symbolu w kształcie strzałki.

Praca

Rodzaje pracy

Ustawianie głębokości strugania

Za pomocą gałki

2

 możliwa jest bezstopniowa regulacja głę-

bokości strugania do 0 – 1,6 mm, w oparciu o podziałkę głę-
bokości strugania

3

.

Uruchamianie

Włożenie akumulatora

Włożyć naładowany akumulator

7

 do uchwytu, tak aby w spo-

sób wyczuwalny zaskoczył w zapadce i ściśle przylegał.

Włączanie/wyłączanie

Aby

włączyć

 elektronarzędzie należy

najpierw

 zwolnić bloka-

dę

5

, a

następnie

 wcisnąć włącznik/wyłącznik

6

 i przytrzy-

mać go w tej pozycji.

Aby

wyłączyć

elektronarzędzie, należy zwolnić włącznik/wy-

łącznik

6

.

Wskazówka:

Ze względów bezpieczeństwa włącznik/wyłącz-

nik

6

 nie może zostać zablokowany do pracy ciągłej. Przez ca-

ły czas obróbki musi być wciśnięty przez obsługującego.

Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.

Hamulec wybiegowy

Wbudowany hamulec wybiegowy skraca czas wybiegu wałka
nożowego po wyłączeniu elektronarzędzia.

Ochrona przed głębokim rozładowaniem

Dzięki systemowi elektronicznej ochrony ogniw –  „Electronic
Cell Protection (ECP)“ –  akumulator litowo-jonowy jest za-
bezpieczony przed głębokim rozładowaniem. Przy rozłado-

wanym akumulatorze elektronarzędzie zostaje wyłączone
przez układ ochronny –  narzędzie robocze nie porusza się.

Wskazówki dotyczące pracy

Struganie

Nastawić pożądaną głębokość strugania i oprzeć elektrona-
rzędzie przednią częścią podstawy struga

10

 o przedmiot

przeznaczony do obróbki.



Elektronarzędzie uruchomić przed zetknięciem freza z
materiałem.

W przeciwnym wypadku istnieje niebezpie-

czeństwo odrzutu, gdy użyte narzędzie zablokuje się w
obrabianym przedmiocie.

Włączyć elektronarzędzie i prowadzić po powierzchni obra-
bianego przedmiotu, zachowując przy tym równomierny po-
suw.

Aby uzyskać wysoką jakość obróbki, należy zachować jedynie
lekki posuw, starając się przy tym wypośrodkować nacisk na
podstawę struga.

Do obróbki twardych materiałów, np. twardego drewna, a
także przy wykorzystaniu maksymalnej szerokości strugania,
należy ustawić jedynie niewielką głębokość strugania i w razie
potrzeby zmniejszyć posuw struga.

Zbyt duży posuw zmniejsza jakość obróbki powierzchni i mo-
że prowadzić do szybkiego zatkania się wyrzutnika wiórów.

Tylko ostre noże gwarantują dobrą jakość obróbki i zapobie-
gają uszkodzeniom elektronarzędzia.

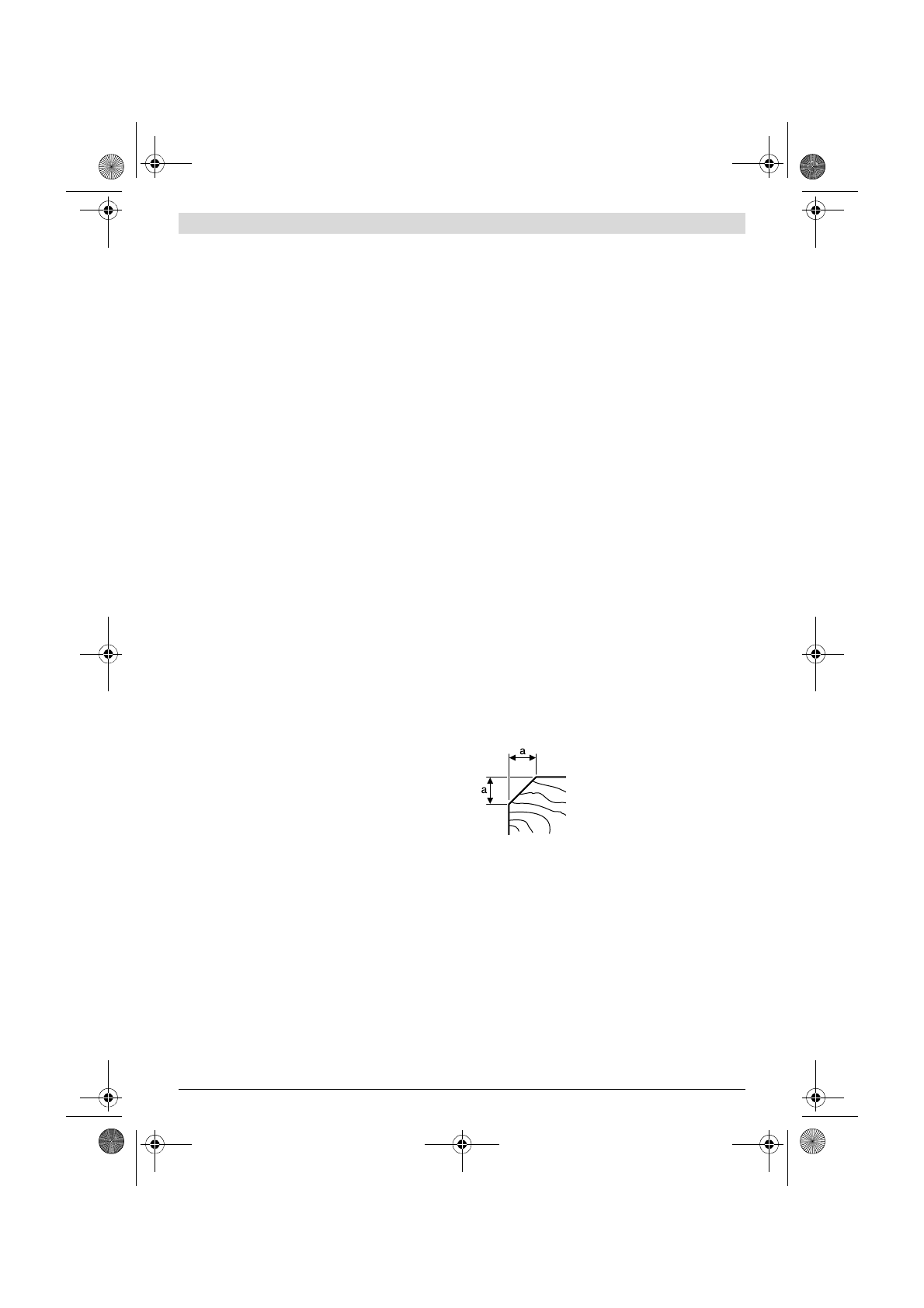

Fazowanie krawędzi (zob. rys. F)

Znajdujące się w przedniej podstawie struga rowki typu V
umożliwiają szybsze i łatwiejsze fazowanie krawędzi. W zależ-
ności od pożądanej szerokości fazy należy zastosować odpo-
wiedni rowek. W tym celu należy umieścić strug rowkiem typu
V na krawędź przedmiotu przeznaczonego do obróbki i i pro-
wadzić go wzdłuż tej krawędzi.

Struganie przy użyciu prowadnicy równoległej/kątowej
(zob. rys. G – I)

Zamontować prowadnicę równoległą

21

 lub kątową

25

 za po-

mocą śruby mocującej

24

 na elektronarzędziu. W razie po-

trzeby zamontować ogranicznik głębokości wręgowania

28

 za

pomocą śruby mocującej

27

 na elektronarzędziu.

Zwolnić nakrętkę

23

 i ustawić pożądaną szerokość wręgowa-

nia na podziałce

22

. Ponownie dokręcić nakrętkę

23

.

Ustawić pożądaną głębokość wręgowania za pomocą ogra-
nicznika głębokości

28

.

Dokonać kilkakrotnie procesu obróbki, aż do osiągnięcia po-
żądanej głębokości wręgu. Strug należy prowadzić, wywiera-
jąc nacisk z boku.

Rowek

Rozmiar a (mm)

żaden

0 – 2,5

mały

1,5 – 4,0

średnioziarniste

2,0 – 4,5

duży

3,0 – 5,5
