 Magyar |

107

Bosch Power Tools

1 609 92A 0KP | (13.5.14)

Saját porelszívás (lásd az „E” ábrát)

Kisebb munkákhoz elegendő egy

20

 por-/forgácsgyűjtő zsák

(külön tartozék) csatlakoztatása. A porelszíváshoz dugja be
szorosan a porgyűjtő zsák csőcsonkját az

1

 forgácskivetőbe.

Az optimális porelszívás biztosítására rendszeresen ürítse ki
időben a

20

 por-/forgácsgyűjtő zsákot.

Beállítható irányú forgácskivetés

A

4

 átkapcsoló kar segítségével az

1

 forgácskivetőt jobbra

vagy balra át lehet állítani. A

4

 átkapcsolókart mindig nyomja

be a véghelyzetbe, amíg az be nem pattan. A kiválasztott for-
gácskivetési irányt a

4

 átkapcsoló karon található nyíl mutat-

ja.

Üzemeltetés

Üzemmódok

A fogásmélység beállítása

A

2

 fogásmélység beállító forgatógomb segítségével a fogás-

mélységet a

3

 fogásmélységskálán 0 – 1,6 mm-től kezdve fo-

kozatmentesen mm-ben be lehet állítani.

Üzembe helyezés

Az akkumulátor beszerelése

Tegye be a

7

 akkumulátort az akkumulátorkosárba, amíg az

érezhetően bepattan a helyére és egy síkba kerül a felülettel.

Be- és kikapcsolás

Az elektromos kéziszerszám

üzembe helyezéséhez

 nyomja

meg

először

 az

5

 bekapcsolás reteszelést, majd

ezután

nyomja be és tartsa benyomva a

6

 be-/kikapcsolót.

Az elektromos kéziszerszám

kikapcsolásához

 engedje el a

6

be-/kikapcsolót.

Megjegyzés:

A

6

 be-/kikapcsolót biztonsági meggondolások-

ból nem lehet tartós üzemhez bekapcsolt állapotban reteszel-
ni, hanem az üzemeltetés közben végig benyomva kell tartani.

Az energia megtakarítására az elektromos kéziszerszémot
csak akkor kapcsolja be, ha használja.

Kifutó fék

A berendezésbe beépített kifutás-fék megrövidíti a késten-
gelynek az elektromos kéziszerszám kikapcsolása utáni kifu-
tási idejét.

Mély kisülés elleni védelem

A Li-ion-akkumulátort az „elektronikus cellavédelem (Electro-
nic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akku-
mulátor kimerült, az elektromos kéziszerszámot egy védőkap-
csoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

Munkavégzési tanácsok

A gyalulási folyamat

Állítsa be a kívánt fogásmélységet és tegye fel az elektromos
kéziszerszámot a

10

 gyalútalp első részével a munkadarabra.



Az elektromos kéziszerszámot csak bekapcsolt állapot-
ban vezesse rá a megmunkálásra kerülő munkadarab-
ra.

Ellenkező esetben fennáll egy visszarúgás veszélye, ha

a betétszerszám beékelődik a munkadarabba.

Kapcsolja be az elektromos kéziszerszámot és egyenletes elő-
tolással vezesse végig a megmunkálásra kerülő felületen.

Csúcsminőségű felületek létrehozásához használjon kis előto-
lást és a kezével a gyalutalp közepére irányuló nyomással dol-
gozzon.

Kemény anyagok (pl. keményfa) megmunkálásakor, valamint
a teljes gyaluszélesség kihasználása esetén csak kis fogás-
mélységet használjon és szükség esetén csökkentse a gyalulá-
si előtolást.

A túl nagy előtolás ronthatja a felület minőségét és a forgács-
kivető gyors eldugulásához vezethet.

Jó vágási teljesítményt elérni, és az elektromos kéziszerszá-
mot emellett kíméletesen használni csak éles gyalúkésekkel
lehet.

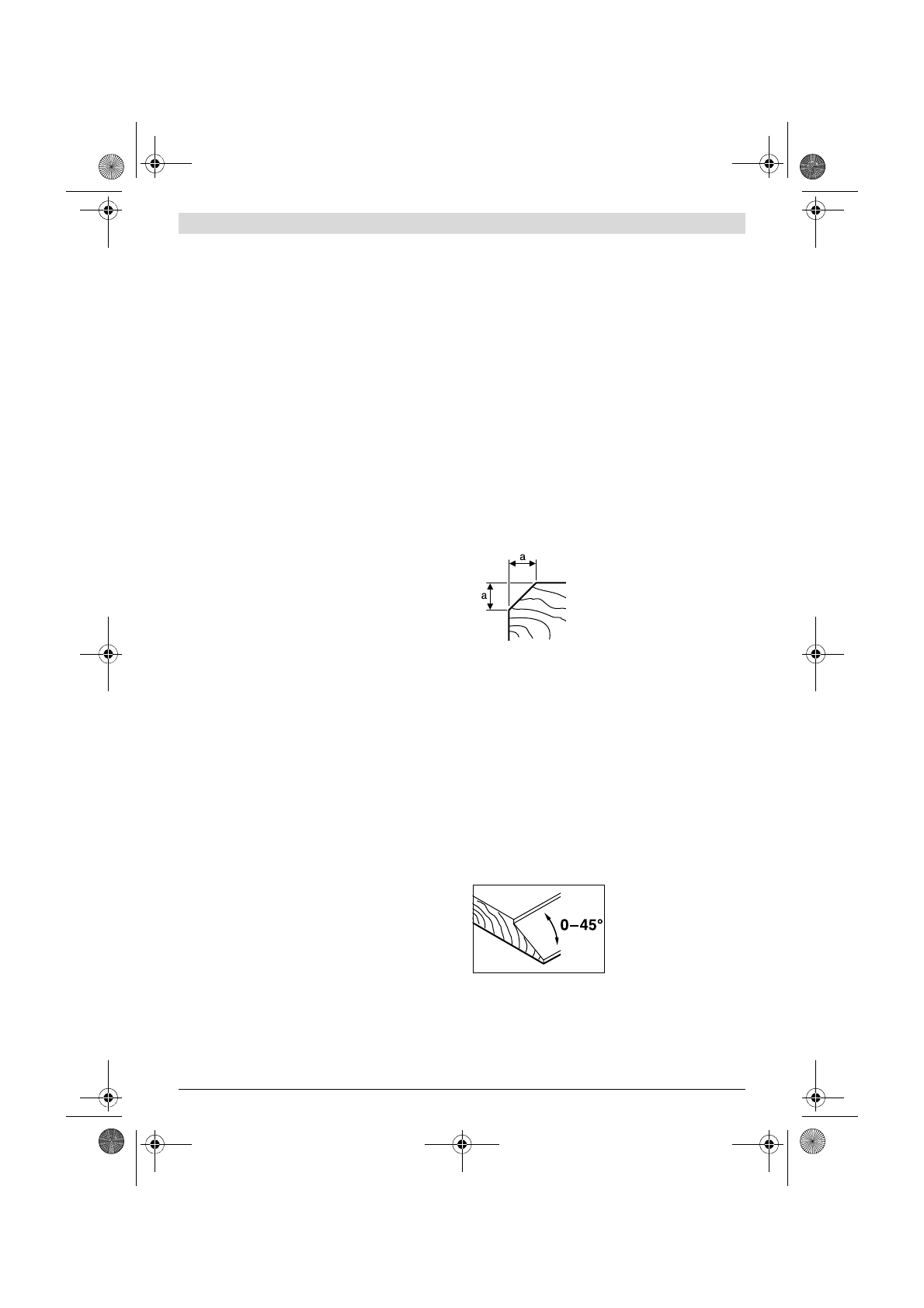

Élek leélezése (lásd az „F” ábrát)

Az első gyalutalpban található V-hornyok segítségével a mun-
kadarabok élei egyszerűen és gyorsan leélezhetők. Használja
a kívánt peremszélességnek megfelelő V-hornyot. Tegye eh-
hez fel a gyalút a V-horonnyal a munkadarab szélére és vezes-
se azon végig a szerszámot.

Gyalulás a párhuzamos/szögütközővel (lásd a G – I ábrát)

Szerelje fel a

21

 párhuzamos ütközőt, illetve a

25

 beállítható

szögütközőt a mindenkori

24

 rögzítő csavarral az elektromos

kéziszerszámra. Szerelje fel az alkalmazásnak megfelelő

28

falcmélység-határolót a

27

 rögzítő csavarral az elektromos

kéziszerszámra.

Lazítsa ki a

23

 rögzítő anyát és állítsa be a

22

 skálán a kívánt

falcolási szélességet. Húzza meg ismét szorosra a

23

 rögzítő

anyát.

Állítsa be a

28

 falcmélység-határolóval a kívánt falcolási mély-

séget.

Többször egymás után hajtsa végég a gyalulási munkamene-
tet, amíg eléri a kívánt falcolási mélységet. Oldalról rányomva
vezesse a gyalút.

Ferdére vágás a szögvezető alkalmazásával

Falcok és más felületek ferdé-
re vágásához állítsa be a

26

szögbeállítóval a kívánt szö-
get.

Az alkalmazásra
kerülő horony

„a” méret
(mm)

nincs

0 – 2,5

kicsi

1,5 – 4,0

közepes

2,0 – 4,5

nagy

3,0 – 5,5
