Nastavenie hĺbkového dorazu (rezanie drážky)
(pozri obrázok R)

Keď potrebujete rezať drážku, musíte nanovo
nastaviť hĺbkový doraz.

–

Uvoľnite obe kontramatice

55

 pomocou

nejakého bežného prstencového alebo
vidlicového kľúča (14 mm).

–

Uvoľnite aretačnú maticu

56

 a hĺbkový doraz

30

 vyskrutkujte celkom hore otáčaním proti

smeru pohybu hodinových ručičiek.

–

Za rukoväť

5

 vyklopte (vysuňte) rameno

nástroja do takej polohy, pri ktorej sa
dosiahne požadovaná hĺbka drážky.

–

Skrutkujte hĺbkový doraz v smere pohybu
hodinových ručičiek dovtedy, až sa dostanete
do takej polohy, pri ktorej sa koniec skrutky
dotýka dorazu telesa náradia

57

.

–

Pomaly posúvajte rameno nástroja smerom
hore.

–

Najprv znova utiahnite aretačnú maticu

56

 a

potom aj kontramaticu

55

.

Špeciálne obrobky

Zahnuté alebo okrúhle obrobky musíte pri pílení
mimoriadne dobre zabezpečiť proti
zošmyknutiu. Na čiare rezu nesmie vzniknúť
medzi obrobkom, dorazovou lištou a rezacím
stolom žiadna medzera.

V prípade potreby si musíte vyrobiť špeciálne
pridržiavacie prípravky.

Výmena vkladacej platničky (pozri obrázok S)

Červené vkladacie platničky

12

 sa môžu po

dlhšom používaní ručného elektrického náradia
opotrebovať.

Poškodené vkladacie platničky nahraďte
novými.

–

Dajte ručné elektrické náradie do pracovnej
polohy.

–

Vyskrutkujte skrutky

58

 pomocou krížového

skrutkovača, ktorý tvorí súčasť základnej
výbavy náradia, a demontujte staré vkladacie
platničky.

–

Vložte novú pravú vkladaciu platničku.

–

Vkladaciu platničku priskrutkujte pomocou
skrutiek

58

 čo najviac doprava tak, aby sa

pílový list žiadnou časťou svojej dĺžky
nedostal počas celého ťahacieho pohybu do
kontaktu s vkladacou platničkou.

–

Zopakujte tieto pracovné kroky analogicky
pre novú ľavú vkladaciu platničku.

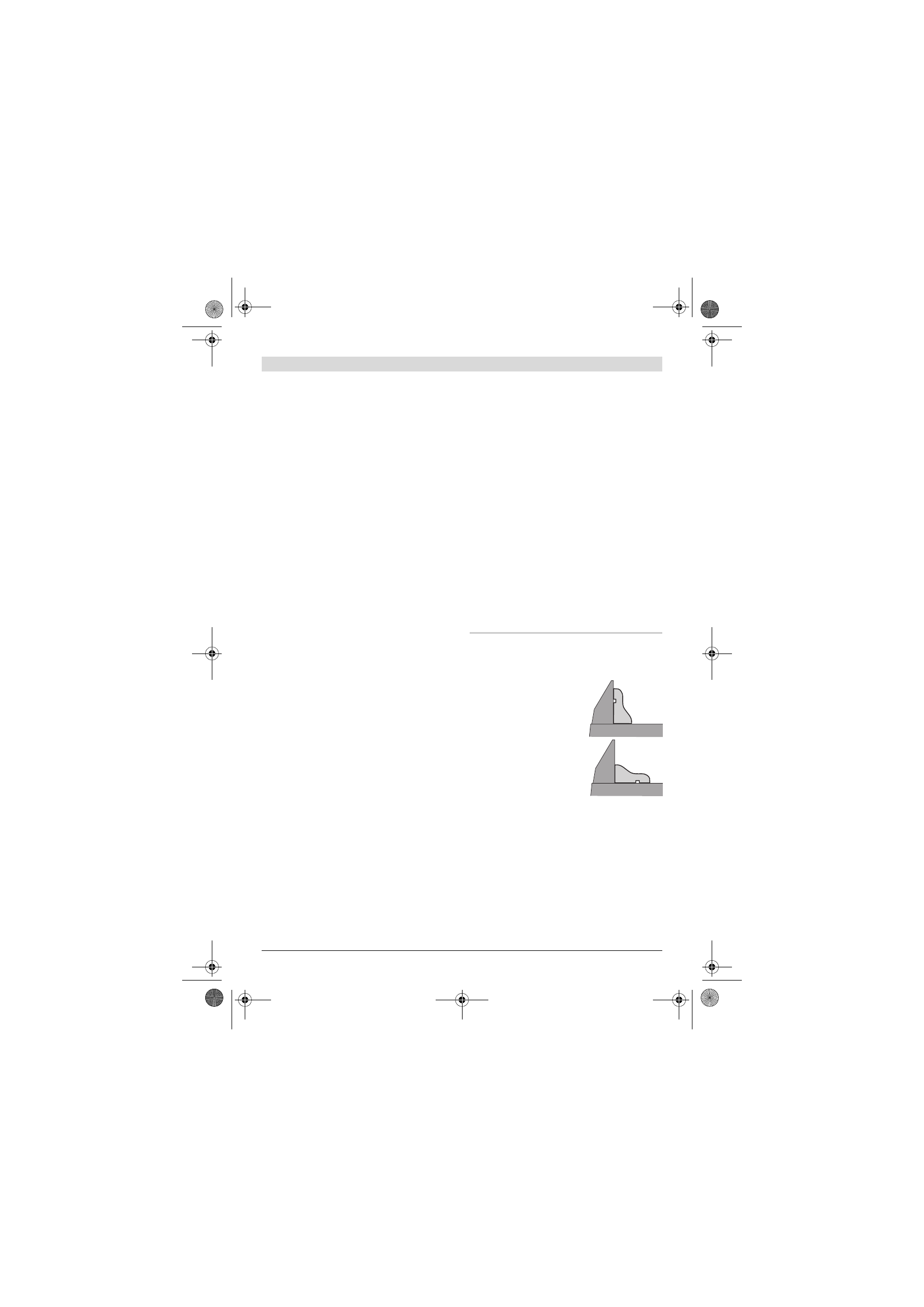

Obrábanie profilových líšt

Profilové lišty môžete opracovávať dvoma
rôznymi spôsobmi:

Potom môžete pokračovať v závislosti od šírky
profilovej lišty rezaním s ťahacím pohybom
alebo rezaním bez ťahacieho pohybu
(kapovaním).

Nastavený uhol zošikmenia si v každom prípade
vyskúšajte najprv na kúsku odpadového dreva.

–

Nastavenia proti
dorazovej lište

–

S položením naplocho na
rezací stôl
