Ühepikkuste toorikute saagimine
(vt joonist Q)

Ühepikkuste toorikute saagimise
hõlbustamiseks võib kasutada paralleeljuhikut

38

.

–

Keerake lahti liblikmutter

54

 ja seadke

paralleeljuhik saekettast soovitud kaugusele.

–

Pingutage liblikmutter uuesti kinni.

–

Asetage toorik vastu piirikut. Kontrollige
laseriga märgistatud lõikejoone abil
veelkord, kas paralleeljuhik on õiges asendis.

–

Saagige nüüd see ja teised toorikud vastavalt
punktis „Saagimine“ toodud juhistele
ühepikkusteks.

Sügavuspiiriku seadistamine (Soone
saagimine) (vt joonist R)

Sügavuspiirikut tuleb reguleerida, kui tahate
saagida soont.

–

Keerake mõlemad kontramutrid

55

 tavalise

silmus- või lehtvõtmega (14 mm) lahti.

–

Vabastage lukustusmutter

56

 ja keerake

sügavuspiirik

30

 vastupäeva täiesti üles.

–

Keerake seadme haar käepidemest

5

asendisse, mille puhul on soovitud
soonesügavus saavutatud.

–

Keerake sügavuspiirikut päripäeva, kuni kruvi
ots puudutab korpuseliistu

57

.

–

Viige seadme haar aeglaselt üles.

–

Keerake uuesti kinni kõigepealt
lukustusmutter

56

 ja seejärel kontramutrid

55

.

Erikujulised toorikud

Kaarjad ja ümarad toorikud tuleb kinnitada eriti
kindlalt, vältimaks nende paigastnihkumist.
Lõikejoonel ei tohi tooriku, juhtrööpa ja saepingi
vahel olla pilu.

Vajaduse korral tuleb valmistada spetsiaalsed
kinnitused.

Vaheplaadi vahetamine (vt joonist S)

Punased vaheplaadid

12

 võivad seadme

intensiivse kasutuse järel kuluda.

Vahetage defektsed vaheplaadid välja.

–

Viige seade tööasendisse.

–

Keerake komplekti kuuluva kruvikeerajaga
välja kruvid

58

 ja eemaldage vanad

vaheplaadid.

–

Asetage kohale uus parempoolne vaheplaat.

–

Kinnitage vaheplaat kruvidega

58

 võimalikult

kaugel paremal pool, nii et saeketas ei puutu
võimaliku tõmbeliigutuse kogupikkuses
vaheplaadiga kokku.

–

Korrake protseduuri analoogselt uue
vasakpoolse vaheplaadi osas.

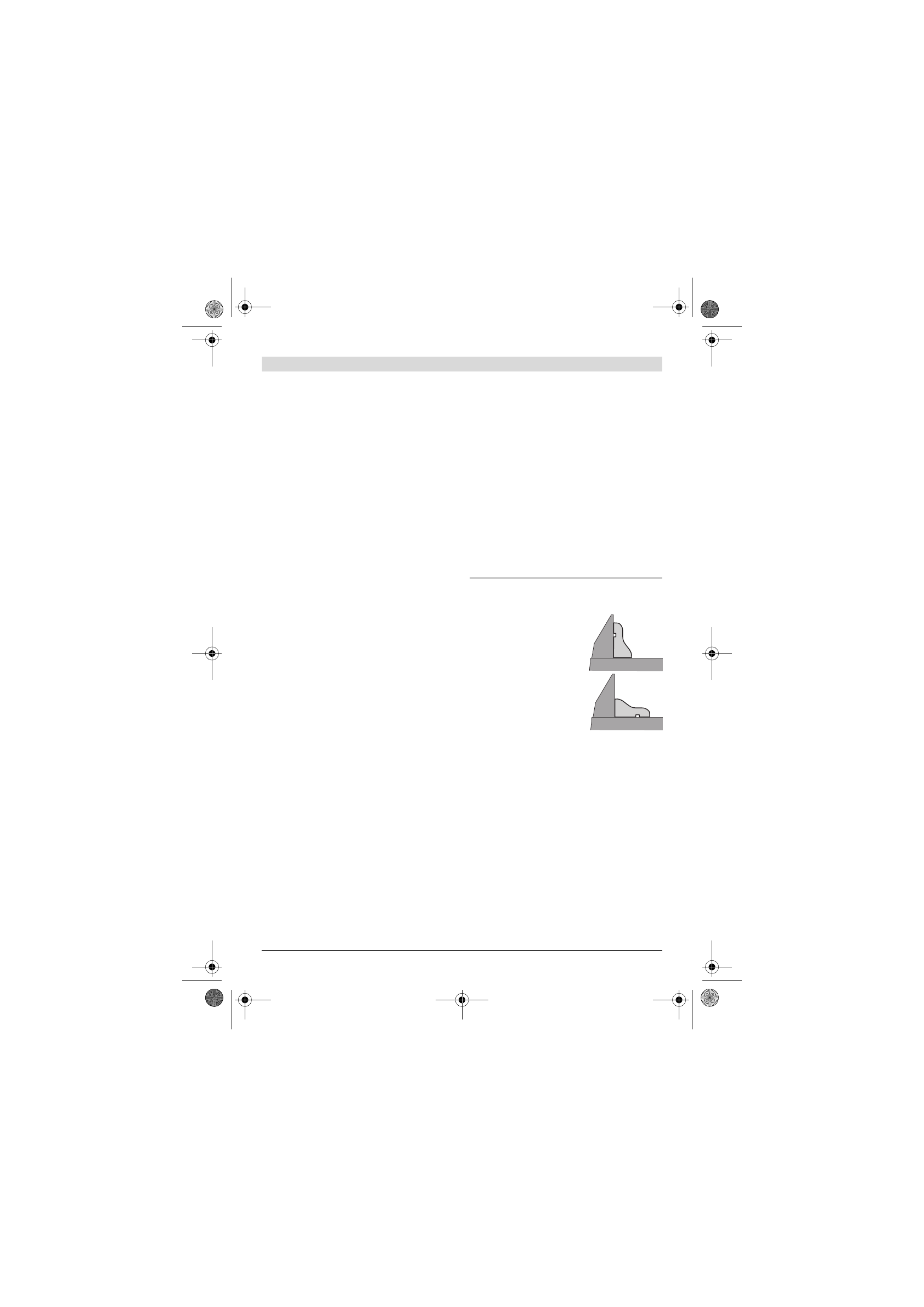

Profiilliistude töötlemine

Profiilliiste saab töödelda kahel erineval viisil:

Lisaks sellele saab sõltuvalt profiilliistu laiusest
lõikeid teha tõmbeliigutusega ja ilma.

Katsetage seadistatud kaldenurka alati
kõigepealt proovidetaili peal.

–

asetatuna juhtrööpa
vastu

–

asetatuna saepingile
