Opracování profilových lišt

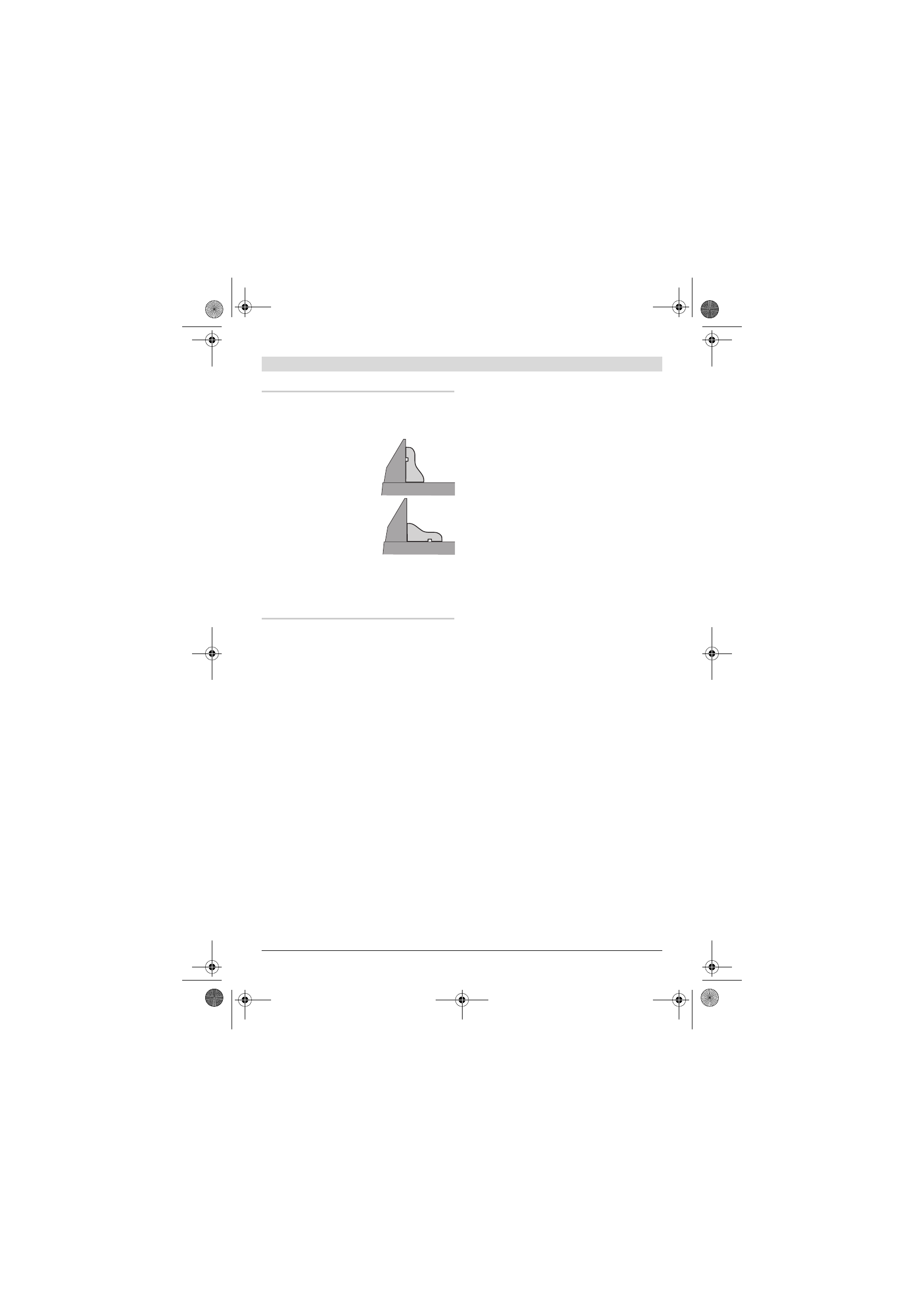

Profilové lišty můžete opracovávat dvěma
různými způsoby:

Dále můžete v závislosti na šířce profilové lišty
realizovat řezy se zákluzem nebo bez zákluzu.

Nastavený šikmý úhel vyzkoušejte vždy nejprve
na odpadovém dřevu.

Kontrola a seřízení základních nastavení

f

Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.

Pro zaručení přesných řezů musíte po
intenzívním použití zkontrolovat základní
nastavení elektronářadí a případně je seřídit.
K tomu potřebujete zkušenost a příslušný
speciální nástroj.

Servisní středisko Bosch provádí tyto práce
rychle a spolehlivě.

Seřízení laseru

–

Dejte elektronářadí do pracovní polohy.

–

Otočte stůl pily

17

 až zaskočí na 0

°

.

–

Sejměte kryt

59

. (viz obr. T1)

Kontrola:

 (viz obr. T2)

–

Nakreslete na obrobek přímou čáru řezu.

–

Zatlačte na knoflík

4

 a veďte nástrojové

rameno za rukojeť

5

 pomalu dolů.

–

Obrobek vyrovnejte tak, aby zuby pilového
kotouče byly v jedné přímce s čárou řezu.

–

Obrobek pevně podržte v této poloze a veďte
nástrojové rameno pomalu opět nahoru.

–

Obrobek upněte.

–

Spínačem

29

 zapněte parsek laseru.

Parsek laseru musí být po celé délce totožný s
čárou řezu na obrobku, i když je nástrojové
rameno vedeno dolů.

Seřízení:

 (viz obr. T3)

–

Povolte rýhovaný šroub

60

.

–

Otáčejte seřizovací šroub

61

 (vodorovné

polohování laseru) a/nebo

62

 (svislé

polohování laseru) až je paprsek laseru po
celé délce v jedné přímce s čárou řezu na
obrobku.

–

Rýhovaný šroub opět opatrně utáhněte.

Seřízení standardního úhlu 0

°

 (vertikálního)

–

Dejte elektronářadí do přepravní polohy.

–

Otočte stůl pily

17

 až zaskočí na 0

°

.

Kontrola:

 (viz obr. U1)

–

Nastavte úhlové pravítko na 90

°

 a umístěte

jej na stůl pily

17

.

Rameno úhlového pravítka musí být po celé
délce v jedné přímce s pilovým kotoučem

8

.

Seřízení:

 (viz obr. U2)

–

Povolte upínací páčku

31

.

–

Povolte kontramatici dorazového šroubu

22

pomocí běžného očkového nebo stranového
klíče (10 mm).

–

Otáčejte dorazový šroub tak dalece dovnitř
nebo ven, až je rameno úhlového pravítka po
celé délce v jedné přímce s pilovým
kotoučem.

–

Upínací páčku

31

 opět pevně utáhněte.

–

Potom opět pevně utáhněte kontramatici
dorazového šroubu

22

.

Jestliže není ukazatel úhlu

53

 po seřízení v jedné

linii se značkou 0

°

 stupnice

63

, povolte šroub

64

 pomocí běžného křížového šroubováku a

ukazatel úhlu vyrovnejte podél značky 0

°

.

–

postavené proti dorazové
liště

–

ležící plochou na stole
pily
