Українська

 |

119

Bosch Power Tools

1 609 929 U69 | (22/4/10)

Настроювання обмежувача глибини
(випилювання пазів) (див. мал. R)

Якщо Ви збираєтесь випилювати пази,
обмежувач глибини необхідно перенастроїти.

–

Відпустіть обидві контргайки

55

 за

допомогою стандартного кільцевого або
вилкового гайкового ключа (14 мм).

–

Відпустіть фіксуючу гайку

56

 і підніміть

обмежувач глибини

30

 проти стрілки

годинника до самого верху.

–

Відхиліть кронштейн робочого інструмента
за допомогою рукоятки

5

 в положення, при

якому досягається необхідна глибина паза.

–

Закручуйте обмежувач глибини за стрілкою
годинника до тих пір, поки кінець гвинта не
торкнеться упора на корпусі

57

.

–

Повільно підніміть кронштейн робочого
інструмента угору.

–

Знову міцно затягніть фіксуючу гайку

56

, а

потім контргайки

55

.

Особливі заготовки

Щоб розпилювати вигнутий або круглий
матеріал, треба особливим чином зафіксувати
його, щоб він не совався. На лінії
розпилювання не повинно бути щілин між
оброблюваним матеріалом, упорною планкою
і столом.

За необхідністю виготуйте спеціальне
кріплення.

Заміна вставного щитка (див. мал. S)

При тривалій експлуатації електроприладу
червоні вставні щитки

12

 можуть

зношуватися.

Зношені вставні щитки треба поміняти.

–

Встановіть електроприлад в робоче
положення.

–

За допомогою доданої хрестоподібної
викрутки викрутіть гвинти

58

 і витягніть

старі вставні щитки.

–

Вложіть новий правий вставний щиток.

–

За допомогою гвинтів

58

 прикрутіть

вставний щиток якомога правіше, щоб по
всій довжині можливого горизонтального
просування пиляльний диск не торкався
вставного щитка.

–

Зробіть те саме для нового лівого
вставного щитка.

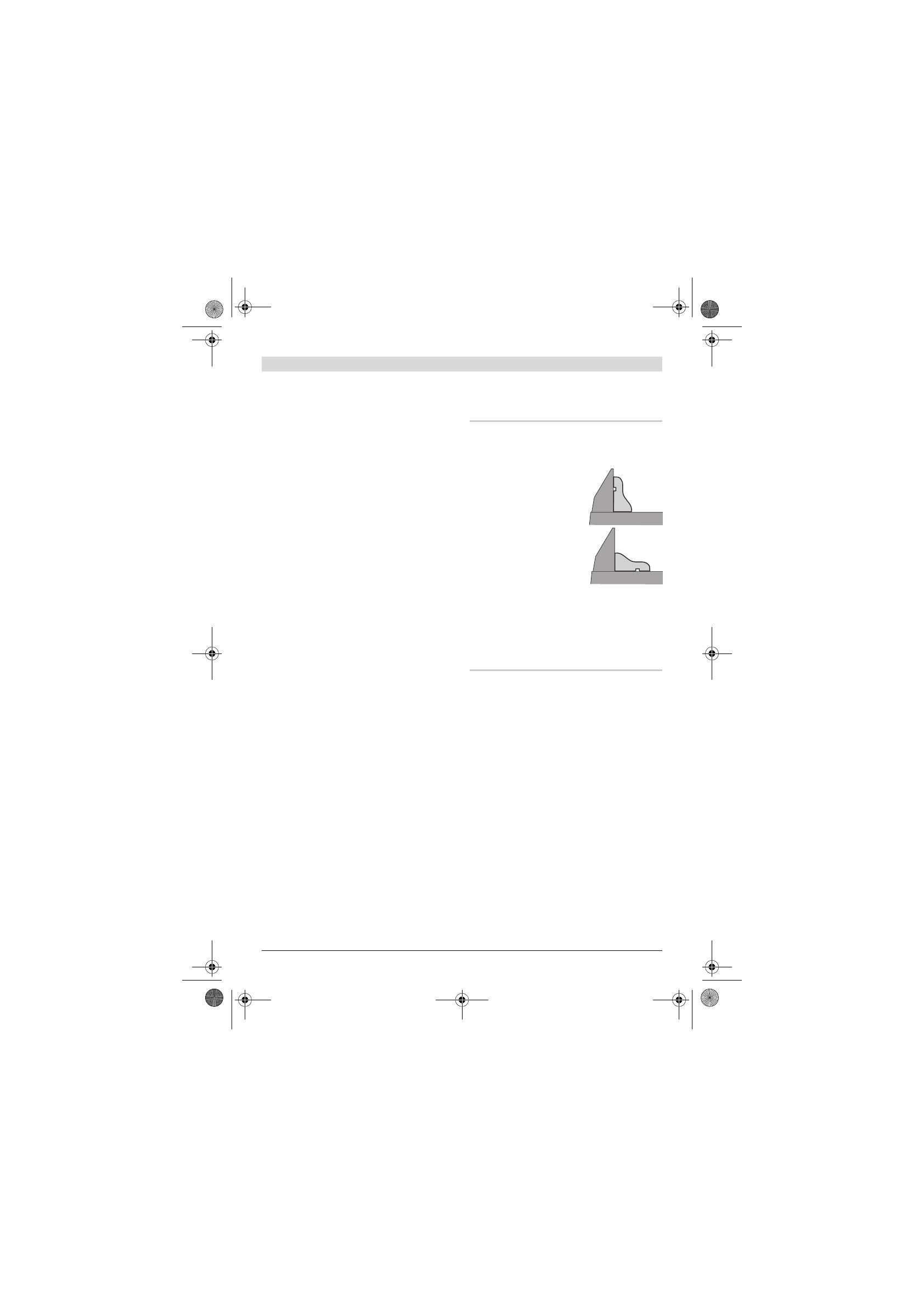

Обробка профільний рейок

Профільні рейки можна обробляти двома
способами:

Крім того, в залежності від ширини профільної
рейки розпилювання можна здійснювати з
підтягуванням або без нього.

Спочатку перевірте встановлений кут
розпилювання на непотрібному куску
деревини.

Перевірка і настройка базових
параметрів

f

Перед будь-якими маніпуляціями з
електроприладом витягніть штепсель з
розетки.

З метою точного розпилювання, після
інтенсивної експлуатації електроприладу треба
перевірити його базові параметри та за
необхідністю підкоректувати їх.
Для цього потрібний досвід та відповідний
спеціальний інструмент.

Майстерня Bosch виконує таку роботу швидко
і надійно.

Юстирування лазера

–

Встановіть електроприлад в робоче
положення.

–

Повертайте стіл

17

 до його фіксації на

позиції кута 0

°

.

–

Зніміть кришку

59

. (див. мал T1)

–

вертикальне пристав-
лення до упорної шини

–

горизонтальне розташу-
вання на столі
