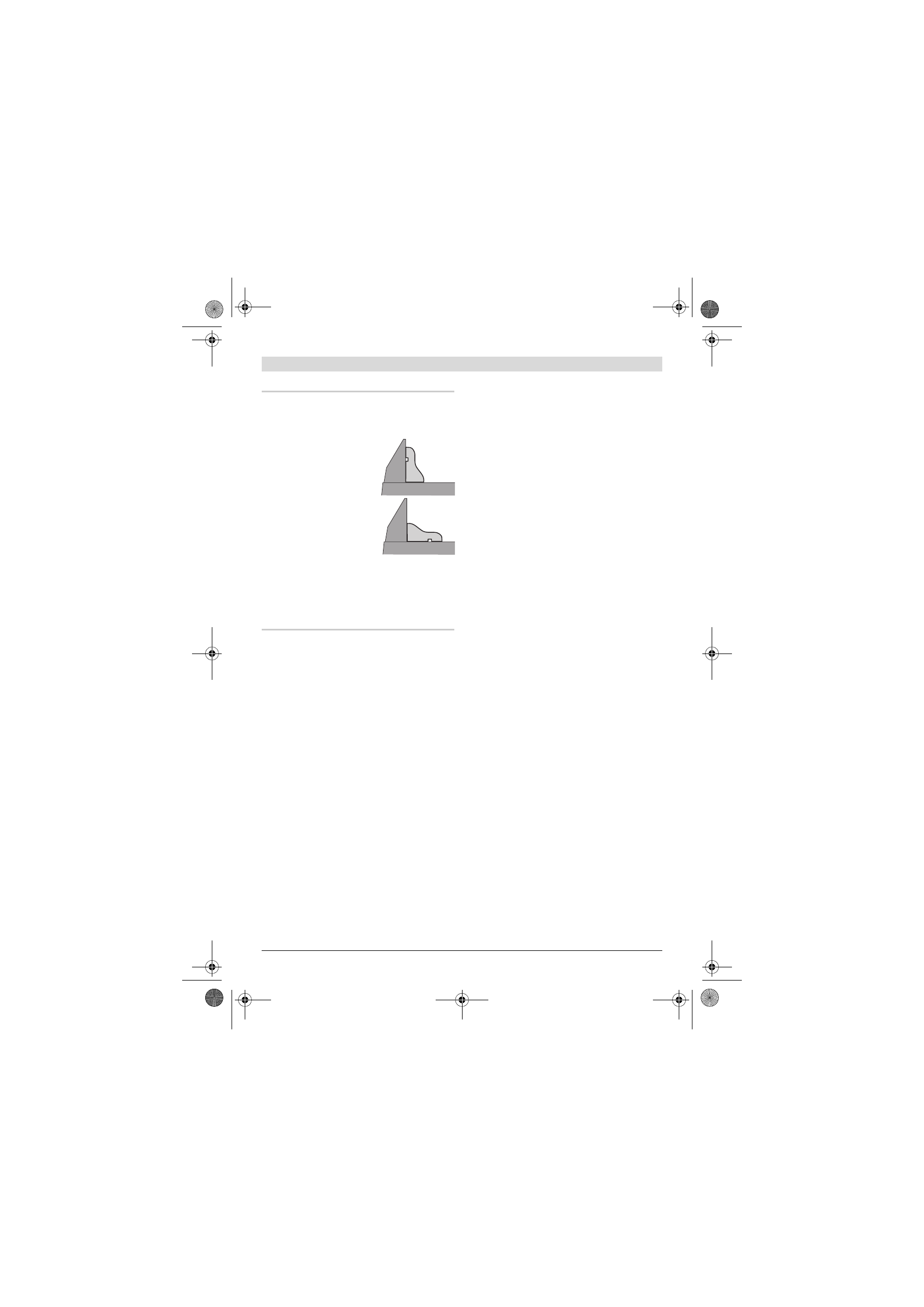

Obrada profilnih letvi

Profilne letve možete obrađivati na dva različita
načina:

Osim toga, ovisno od širine profilne letve,
rezove možete izvoditi sa ili bez vučnog
pomicanja.

Uvijek najprije izvršite probu sa namještenim
kutom kosog rezanja na otpadnom drvu.

Kontroliranje i podešavanje osnovnih
namještanja

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

Kako bi se postigli precizni rezovi, nakon
intenzivne uporabe morate provjeriti osnovna
podešavanja električnog alata i u danom slučaju
podesiti.
Za to je potrebno iskustvo i odgovarajući
specijalni alat.

Bosch ovlašteni servis će ove radove izvesti brzo
i pouzdano.

Podešavanje lasera

–

Dovedite električni alat u radni položaj.

–

Okrenite stol za piljenje

17

 dok ne uskoči u

položaj 0

°

.

–

Skinite poklopac

59

. (vidjeti sliku T1)

Provjerite:

 (vidjeti sliku T2)

–

Ucrtajte na izratku ravnu liniju rezanja.

–

Pritisnite gumb

4

 i vodite krak alata sa

ručkom

5

 polako prema dolje.

–

Izravnajte izradak tako da se zubi lista pile
podudaraju sa linijom rezanja.

–

Čvrsto držite izradak u ovom položaju i vodite
krak alata polako ponovno prema gore.

–

Čvrsto stegnite izradak.

–

Uključite lasersku zraku sa prekidačem

29

.

Laserska zraka se mora po čitavoj dužini
podudarati sa linijom rezanja na izratku, i kada
se krak alata vodi prema dolje.

Podešavanje:

 (vidjeti sliku T3)

–

Otpustite nareckani vijak

60

.

–

Okrenite vijak za podešavanje

61

(horizontalno pozicioniranje lasera) i/ili

62

(vertikalno pozicioniranje lasera), sve dok se
laserska zraka po čitavoj dužini ne poklopi sa
izratkom.

–

Ponovno oprezno stegnite nareckani vijak.

Namještanje standardnog kuta kosog
rezanja 0

°

 (vertikalnog)

–

Dovedite električni alat u transportni položaj.

–

Okrenite stol za piljenje

17

 dok ne uskoči u

položaj 0

°

.

Provjerite:

 (vidjeti sliku U1)

–

Namjestite kutomjer na 90

°

 i stavite ga na

stol za piljenje

17

.

Krak kutomjera mora se podudarati sa listom
pile

8

 po čitavoj dužini.

Podešavanje:

 (vidjeti sliku U2)

–

Otpustite steznu ručku

31

.

–

Otpustite kontramaticu graničnog vijka

22

 sa

običnim okastim ili viljuškastim ključem
(10 mm).

–

Granični vijak toliko uvijte ili odvijte, sve dok
se krak kutomjera po čitavoj dužini ne
poklopi sa listom pile.

–

Ponovno stegnite steznu ručku

31

.

–

Nakon toga ponovno stegnite kontramaticu
graničnog vijka

22

.

Ako pokazivač kuta

53

 nakon namještanja nije u

liniji sa znakom 0

°

 skale

63

, otpustite vijak

64

 sa

običnim križnim odvijačem i usmjerite pokazivač
kuta uzduž znaka 0

°

.

–

postavljena prema
graničnoj vodilici

–

plošno položena na stol
za piljenje
