Lietuviškai

1 609 929 U69 | (22/4/10)

Bosch Power Tools

Įstatomosios plokštelės keitimas (žr. pav. S)

Raudonos įstatomosios plokštelės

12

 po

ilgesnio prietaiso naudojimo susidėvi.

Pažeistas įstatomąsias plokšteles būtinai
pakeiskite.

–

Elektrinį įrankį nustatykite į darbinę padėtį.

–

Kartu su prietaisu tiekiamu kryžminiu
atsuktuvu išsukite varžtus

58

 ir išimkite

senas įstatomąsias plokšteles.

–

Įstatykite naują dešinę įstatomąją plokštelę.

–

Prisukite įstatomąją plokštelę varžtais

58

kaip galima dešiniau, kad per visą galimų
traukiamųjų judesių ilgį pjūklo diskas prie
įstatomosios plokštelės neprisiliestų.

–

Tokius pačius veiksmus atlikite, kad
pakeistumėte kairę įstatomąją plokštelę.

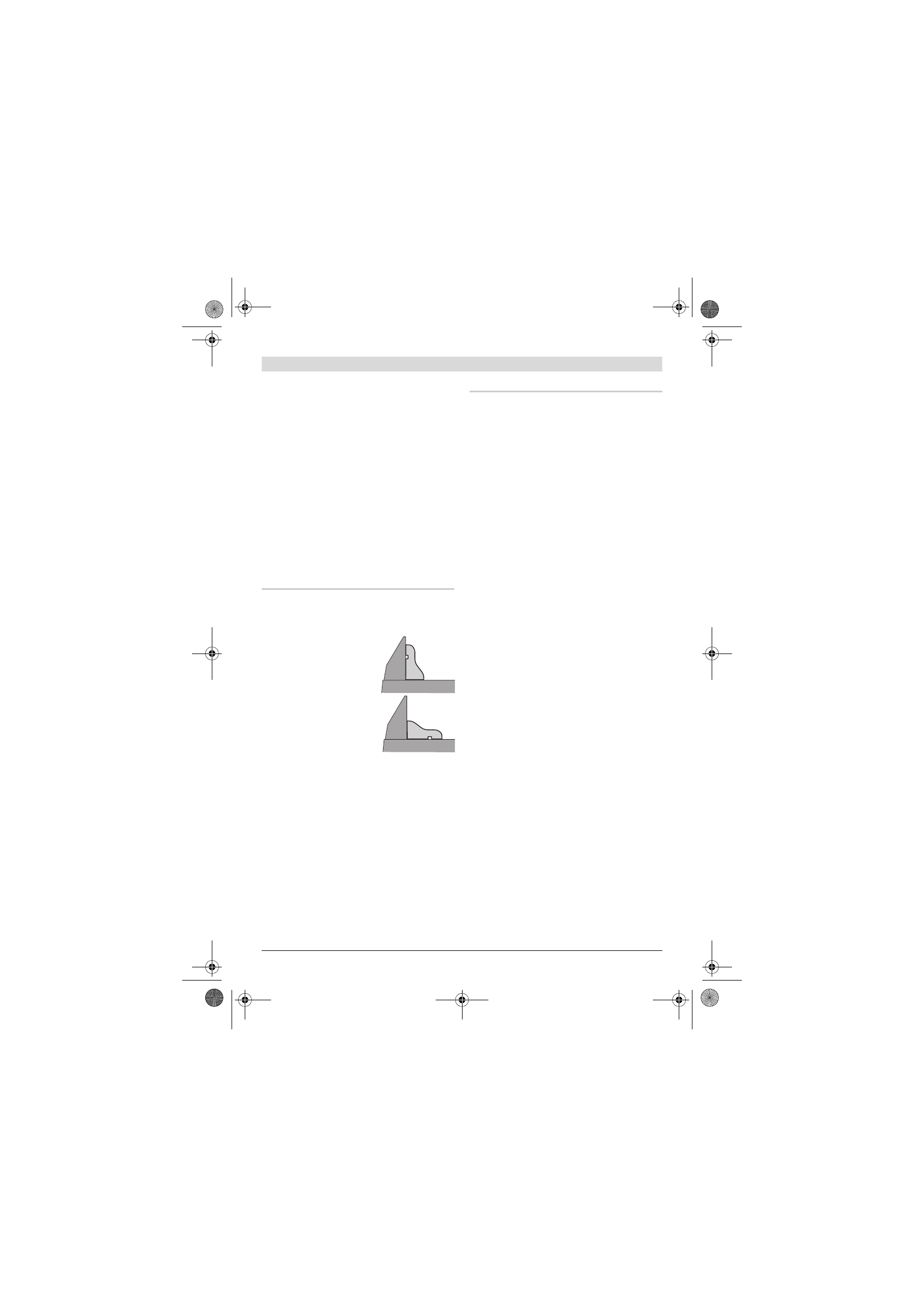

Profiliuotų lentjuosčių apdirbimas

Profiliuotas lentjuostes galima apdirbti dviem
skirtingais būdais:

Toliau, priklausomai nuo lentjuostės pločio,
galite pjauti su traukiamuoju judesiu arba be jo.

Visada pirmiausia patikrinkite įstrižo pjūvio
kampą ant nebetinkamo medienos gabaliuko.

Pagrindinių nustatymų patikrinimas ir
reguliavimas

f

Prieš atliekant bet kokius elektrinio įrankio
reguliavimo ar priežiūros darbus reikia
ištraukti kištuką iš elektros tinklo lizdo.

Norint užtikrinti, kad pjūviai būtų tikslūs, po
intensyvaus prietaiso naudojimo turite patikrinti
pagrindinius prietaiso nustatymus ir, jei reikia,
nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir
specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių
specialistai šį darbą atliks greitai ir patikimai.

Lazerio justavimas

–

Elektrinį įrankį nustatykite į darbinę padėtį.

–

Sukite pjovimo stalą

17

, kol jis užsifiksuos 0

°

kampo padėtyje.

–

Nuimkite dangtį

59

. (žr. pav. T1)

Patikrinimas:

 (žr. pav. T2)

–

Ant ruošinio nubrėžkite tiesią pjūvio liniją.

–

Spauskite mygtuką

4

 ir lėtai lenkite rankena

5

 prietaiso svertą žemyn.

–

Nustatykite ruošinį taip, kad pjūklo disko
dantys sutaptų su pjovimo linija.

–

Tvirtai laikykite ruošinį šioje padėtyje ir lėtai
kelkite prietaiso svertą aukštyn.

–

Įtvirtinkite ruošinį.

–

Jungikliu

29

 įjunkite lazerio spindulį.

Lazerio spindulys per visą ilgį turi sutapti su
pjovimo linija, nubrėžta ant ruošinio, net ir tada,
kai prietaiso svertas nulenkiamas žemyn.

Nustatymas:

 (žr. pav. T3)

–

Atlaisvinkite varžtą briaunuota galvute

60

.

–

Sukite reguliavimo varžtą

61

 (lazerio padėtis

nustatymas horizontalioje plokštumoje) ir
(arba)

62

 (lazerio padėties nustatymas

vertikalioje plokštumoje), kol lazerio
spindulys per visą ilgį priglus prie pjovimo
linijos, nubrėžtos ant ruošinio.

–

Tvirtai užveržkite varžtą briaunuota galvute.

–

atrėmus į atraminį bėgelį

–

paguldžius ant pjovimo
stalo
