Opis proizvoda i radova
Treba pročitati sve napomene o sigurnosti
i upute.
Ako se ne bi poštivale napomene o
sigurnosti i upute to bi moglo uzrokovati
strujni udar, požar i/ili teške ozljede.
Uporaba za određenu namjenu
Električni alat kao stacionarni uređaj predviđen je za uzdužno
i poprečno rezanje o ravnoj liniji rezanja, tvrdog i mekog drva,
kao i ploča iverica i vlaknastih ploča. Pri tome je moguće i
horizontalno rezanje pod kutom od
–
60
°
do +60
°
, kao i
vertikalno koso rezanje pod kutom od 2
°
do 47
°
.
Kod primjene odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.
Prikazani dijelovi uređaja
Numeriranje prikazanih komponenti odnosi se na prikaz
električnog alata na stranicama sa slikama.
1
Skala za razmak lista pile do graničnika paralelnosti
10
2
Vodeći utor za graničnik paralelnosti
10
3
Kutni graničnik
4
Udubljenja za držanje
5
Vodeći utor za kutni graničnik
6.1
Štitnik sa steznom polugom *
6.2
Štitnik sa steznim vijkom i bočnom zaštitom *
7
Usisni nastavak na štitniku
8.1
Stezna poluga za utvrđivanje štitnika
6.1
8.2
Stezni vijak za utvrđivanje štitnika
6.2
9
Stol za piljenje
10
Graničnik paralelnosti
11
V-vodeći utor na stolu za piljenje, za graničnik
paralelnosti
12
Provrti za montažu
13
Ručka za prenošenje
Nosite zaštitnu masku protiv prašine.
Nosite štitnike za sluh.
Djelovanje buke
može dovesti do gubitka sluha.
Nosite zaštitne naočale.
Električne alate ne bacajte u kućni otpad!
Samo za zemlje EU:
Prema Europskim smjernicama
2002/96/EG za električne i elektroničke
stare uređaje, neuporabivi električni alati
moraju se odvojeno sakupljati i dovoditi na
ekološki prihvatljivo recikliranje.
Pridržavajte se dimenzija lista pile. Promjer otvora mora bez
zazora točno odgovarati vretenu alata. Ne koristite
redukcijske komade ili adaptere.
Kod zamjene lista pile pazite da širina rezanja ne bude manja
od 2,3 mm, a debljina lista pile ne veća od 2,3 mm. Inače
postoji opasnost da bi se klin raspora (2,3 mm) zaglavio u
izratku.
Maksimalno moguća visina izratka iznosi 79 mm.
lijeva strana
Pokazuje smjer okretanja ručnog kola
za spuštanje (
transportni položaj
) i za
dizanje (
radni položaj
) lista pile.

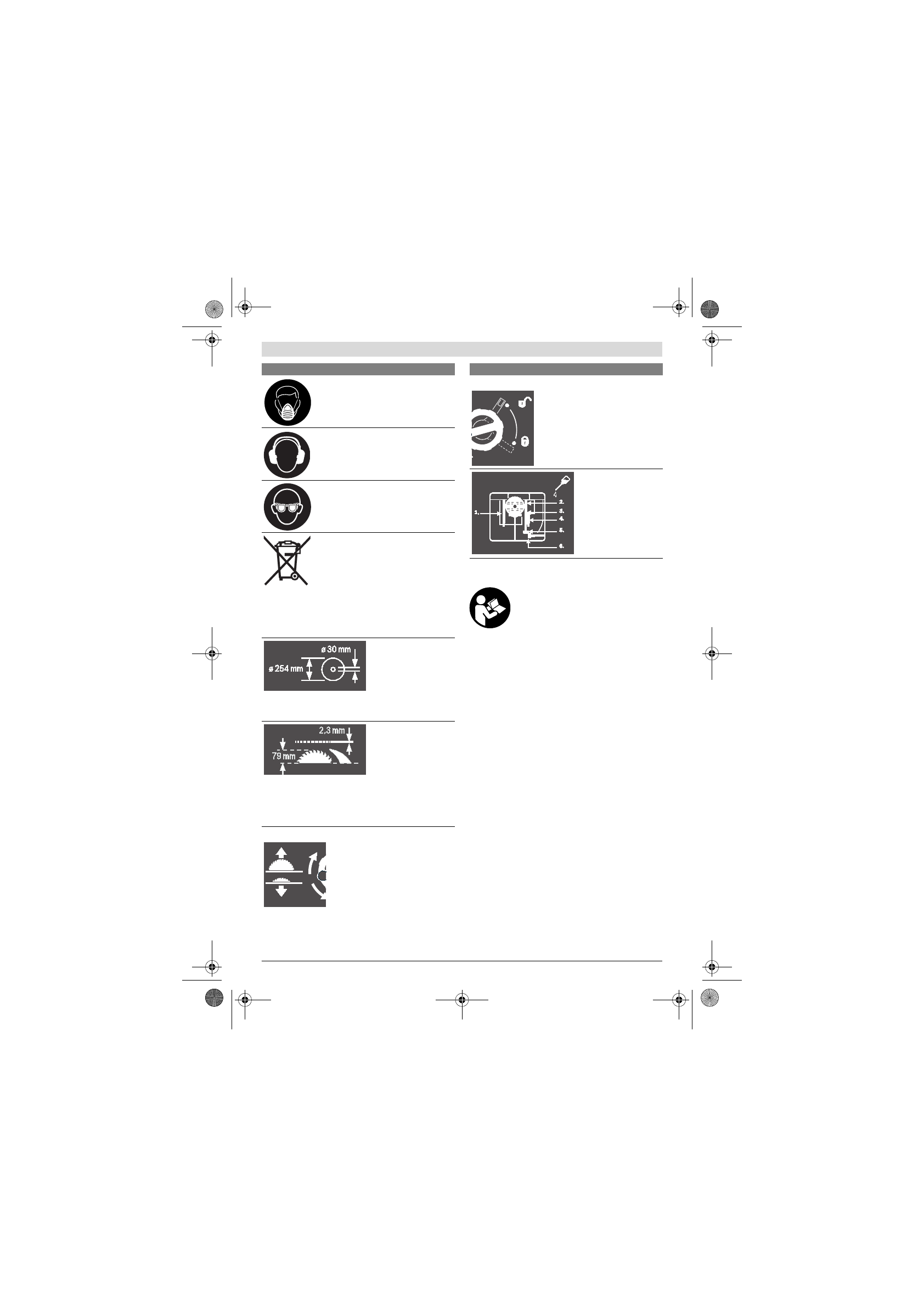

Simboli i njihovo značenje
desna strana
Pokazuje položaj poluge za
uglavljivanje za fiksiranje lista pile i kod
namještanja vertikalnog kuta kosog
rezanja (list pile se može zakretati).
Prema potrebi električni
alat podmažite uljem na
prikazanim mjestima.
Simboli i njihovo značenje
OBJ_BUCH-1325-002.book Page 289 Thursday, May 12, 2011 1:51 PM
