| Svenska
1 619 929 J53 | (12.5.11)
Bosch Power Tools
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvis-
ningar och instruktioner.
Fel som uppstår
till följd av att säkerhetsanvisningarna och
instruktionerna inte följts kan orsaka elstöt,
brand och/eller allvarliga personskador.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
snittvinkel i hårt och mjukt trä samt i spånskivor och fiberplat-
tor. Härvid kan horisontella geringsvinklar mellan – 60 ° och
+60 ° samt vertikala geringsvinklar mellan –2 ° och 47 ° utfö-
ras.
Med lämpliga sågklingor kan även aluminiumprofiler och plast
sågas.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
1
Skala för sågklingans avstånd till parallellanslaget
10
2
Styrspår för parallellanslag
10
3
Vinkelanslag
4
Greppfördjupningar
5
Styrspår för vinkelanslag
6.1
Klingskydd med spännspak *
6.2
Sågklingsskydd med klämskruv och sidoskydd *
7
Utsugningsadapter på klingskyddet
8.1
Spännspak för låsning av klingskyddet
6.1
8.2
Klämskruv för låsning av klingskyddet
6.2
9
Sågbord
10
Parallellanslag
11
V-styrspår på sågbordet för parallellanslaget
12
Monteringshål
13
Bärhandtag
14
Sågbordsförlängning
15
Spärrspak för sågbordsförlängning
16
Fästskena för arbetsbord GTA 600
17
Låsarm för inställning av vertikal geringsvinkel
18
Ratt
19
Vev för lyftning och sänkning av sågklingan
20
Säkerhetslucka för strömställaren Till/Från
21
Sexkantnyckel (5 mm)
22
Ringnyckel (23 mm)
23
Påskjutare
24
Insatsplatta
25
Klyvkniv
26
Sågblad
27
Lupp
28
Profilskena
29
Kabelhållare
30
Fästklämma för förvaring av tilläggsparallellanslaget
31
Spånutkast
32
Utsugningsadapter
Släng inte elverktyg i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2002/96/EG
för avfall som utgörs av elektriska och elek-
troniska produkter och dess modifiering till
nationell rätt måste obrukbara elverktyg
omhändertas separat och på miljövänligt
sätt lämnas in för återvinning.
Beakta sågklingans dimensioner. Centrumhålet måste utan
spel passa på verktygsspindeln. Använd inte reducerstycken
eller adapter.
Vid byte av sågklinga se till att sågsnittsbredden inte under-
skrider 2,3 mm och att sågklingans stambladstjocklek inte
överskrider 2,3 mm. I annat fall finns risk för att klyvkniven
(2,3 mm) hakar fast i arbetsstycket.
Arbetsstyckets höjd får vara högst 79 mm.
vänster sida
Visar rattens rotationsriktning för
sänkning (
transportläge
) och lyftning
(
arbetsläge
) av sågklingan.
höger sida
Visar låsarmens läge vid låsning av såg-
klingan och vid inställning av vertikal
geringsvinkel (svängbar sågklinga).
Smörj elverktyget vid
behov med olja på
angivna ställen.

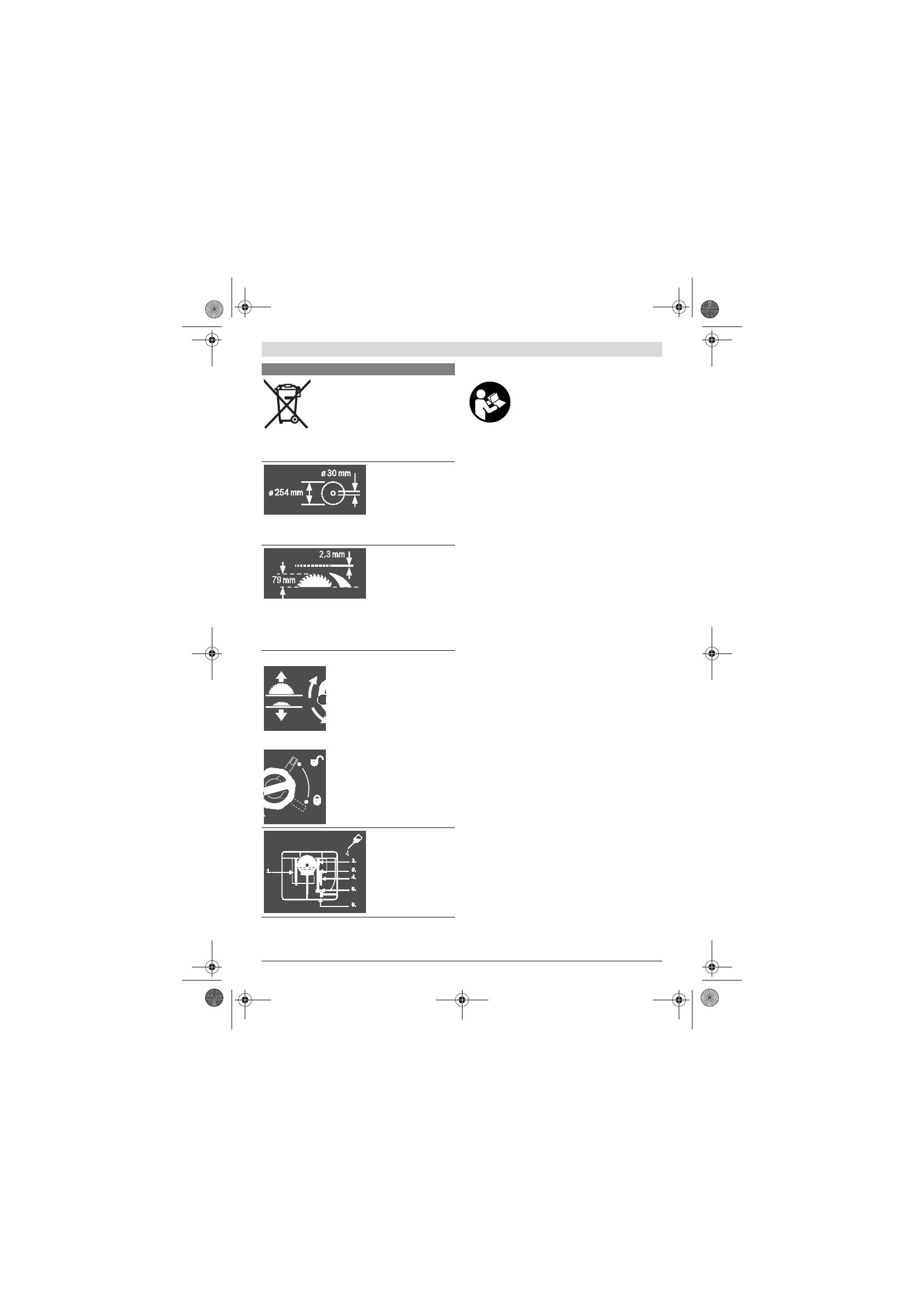

Symboler och deras betydelse
