Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger.
I tilfælde af manglende overholdelse af
sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.
Beregnet anvendelse
El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i hårdt og blødt træ samt i
spån- og fiberplader. Det er muligt at udføre vandrette ge-
ringsvinkler på – 60 ° til +60 ° samt lodrette geringsvinkler på
–2 ° til 47 ° .
Det er muligt at save i aluminiumsprofiler og kunststof, hvis
der bruges tilsvarende savklinger.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiderne.
1
Skala til visning af afstand mellem savklinge og
parallelanslag
10
2
Føringsnot til parallelanslag
10
3
Vinkelanslag
4
Grebfordybning
5
Styrenot til vinkelanslag
6.1
Beskyttelsesskærm med klemmearm *
6.2
Beskyttelsesskærm med klemmeskrue og side-
beskyttelse *
7
Opsugningsstuds på beskyttelsesskærm
8.1
Klemmearm til spænding af beskyttelsesskærm
6.1
8.2
Klemmeskrue til spænding af beskyttelsesskærm
6.2
9
Savbord
10
Parallelanslag
11
V-føringsnot på savbord til parallelanslag
12
Boringer til montering
13
Bæregreb
14
Forlængelse af savbord
15
Spændegreb til forlængelse af savbord
16
Fastgørelsessnip til arbejdsbord GTA 600
17
Låsearm til indstilling af lodrette geringsvinkler
18
Håndhjul
19
Håndsving til løftning og sænkning af savklinge
20
Sikkerhedsklap til start-stop-kontakt
Brug sikkerhedsbriller.
Smid ikke el-værktøj ud sammen med det
almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2002/96/EF
om affald af elektrisk og elektronisk udstyr
skal kasseret elektrisk udstyr indsamles se-
parat og genbruges iht. gældende miljøfor-
skrifter.
Overhold målene på savklingen. Huldiameteren skal passe til
værktøjsspindlen uden slør. Brug hverken reduktionsstykker
eller adaptere.
Vær i forbindelse med skift af savklingen opmærksom på, at
snitbredden ikke er mindre end 2,3 mm og savklingetykkel-
sen ikke er større end 2,3 mm. Ellers er der fare for, at
spaltekilen (2,3 mm) sætter sig fast i emnet.
Den max. mulige emnehøjde er 79 mm.
Venstre side
Viser håndhjulets drejeretning til ned-
sænkning (
Transportstilling
) og løft-
ning (
Arbejdsstilling
).
Højre side
Viser låsearmens stilling til låsning af
savklingen og til indstilling af den lod-
rette geringsvinkel (savklingen kan
svinges).

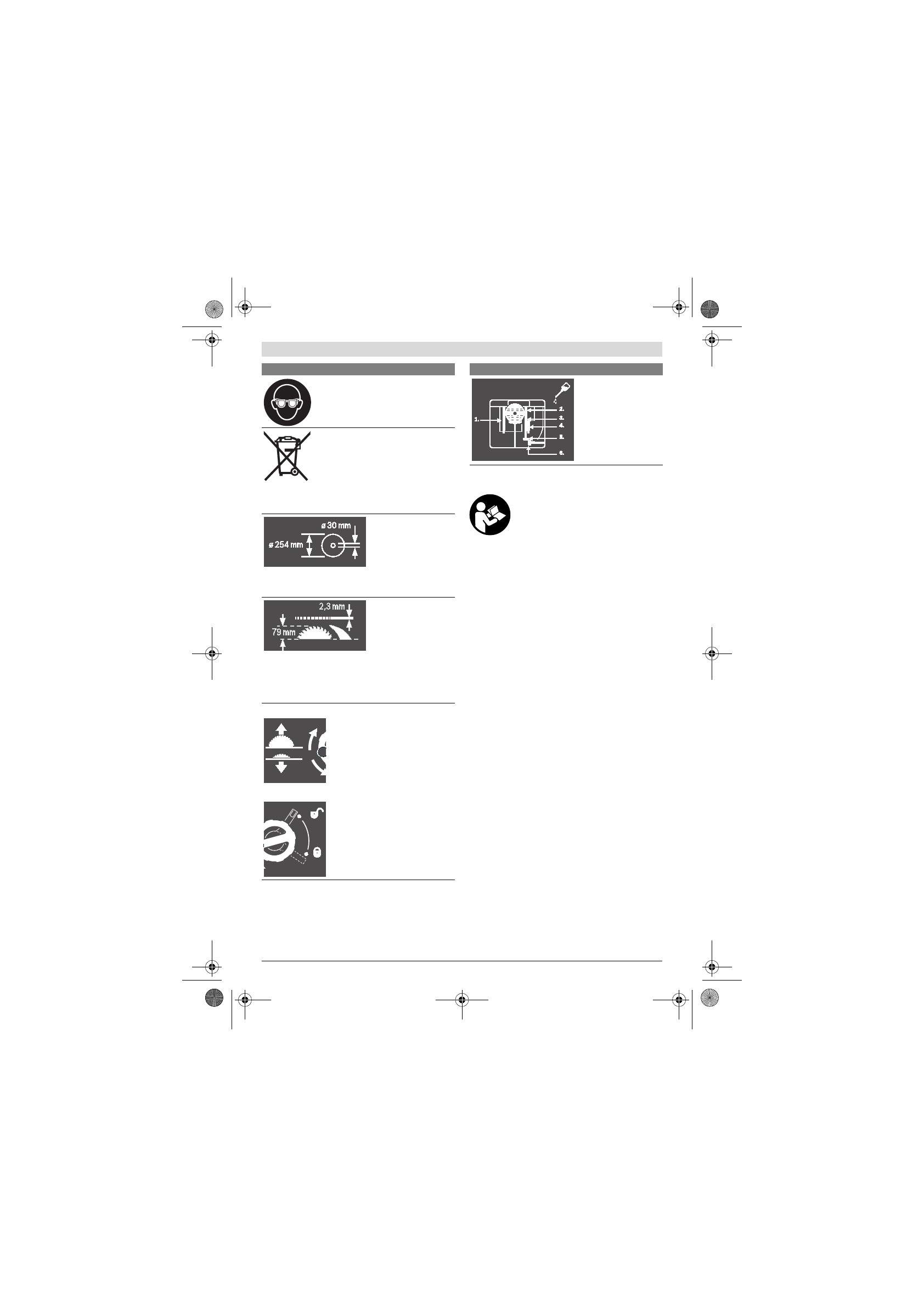

Symboler og deres betydning
Smør de egnede steder
på el-værktøjet med olie
efter behov.
Symboler og deres betydning
OBJ_BUCH-1325-002.book Page 101 Thursday, May 12, 2011 1:51 PM
