Norsk |
123
Bosch Power Tools
1 619 929 J53 | (12.5.11)
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisnin-
gene.
Feil ved overholdelsen av advarslene
og nedenstående anvisninger kan medføre
elektriske støt, brann og/eller alvorlige ska-
der.
Formålsmessig bruk
Elektroverktøyet er som fastmontert modell beregnet til å la-
ge langsgående og tverrsnitt med rett skjæring i hardt og mykt
tre og på spon- og fiberplater. Det er da mulig med horisontale
gjæringsvinkler på – 60 ° til +60 ° og vertikale gjæringsvinkler
på –2 ° til 47 ° .
Ved bruk av tilsvarende sagblad er det mulig å sage alumini-
umsprofiler og kunststoff.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.
1
Skala for avstand mellom sagblad og parallellanlegg
10
2
Føringsnot for parallellanlegg
10
3
Vinkelanlegg
4
Grep-fordypninger
5
Føringsnot for vinkelanlegg
6.1
Vernedeksel med klemspak *
6.2
Vernedeksel med klemskrue og sidebeskyttelse *
7
Avsugstuss på vernedekselet
8.1
Klemspak til låsing av vernedekselet
6.1
8.2
Klemskrue til låsing av vernedekselet
6.2
9
Sagbord
10
Parallellanlegg
11
V-føringsnot på sagbordet for parallellanlegget
12
Boringer for montering
13
Bærehåndtak
14
Sagbordforlengelse
15
Spennhåndtak for sagbordforlengelse
16
Festelask for arbeidsbenk GTA 600
17
Låsespak til innstilling av vertikal gjæringsvinkel
18
Håndhjul
19
Sveiv til løfting og senking av sagbladet
20
Sikkerhetsklaff på på-/av-bryteren
21
Umbrakonøkkel (5 mm)
22
Ringnøkkel (23 mm)
23
Skyvestokk
24
Innleggsplate
25
Spaltekniv
26
Sagblad
27
Lupe
28
Profilskinne
29
Kabelholder
30
Holdeklemme til oppbevaring av ekstra-parallellanlegget
31
Sponutkast
32
Avsugadapter
Elektroverktøy må ikke kastes i vanlig søp-
pel!
Kun for EU-land:
Jf. det europeiske direktivet 2002/96/EF
vedr. gamle elektriske og elektroniske ap-
parater og tilpassingen til nasjonale lover
må gammelt elektroverktøy som ikke lenger
kan brukes samles inn og leveres inn til en
miljøvennlig resirkulering.
Ta hensyn til sagbladets dimensjoner. Hulldiameteren må
passe uten klaring på verktøyspindelen. Ikke bruk reduk-
sjonsstykker eller adaptere.
Ved utskifting av sagbladet må du passe på at skjærebred-
den ikke er mindre enn 2,3 mm og at stambladtykkelsen ikke
er større enn 2,3 mm. Det er ellers fare for at spaltekniven
(2,3 mm) kjører seg fast i arbeidsstykket.
Den maksimalt mulige arbeidsstykkehøyden er på 79 mm.
venstre side
Viser håndhjulets dreieretning til for-
senking (
transportstilling
) og løfting
(
arbeidsstilling
) av sagbladet.
høyre side
Viser en stilling på låsespaken til låsing
av sagbladet og ved innstilling av den
vertikale gjæringsvinkelen (svingbart
sagblad).
Ved behov må du smøre
elektroverktøyet på de
anviste stedene.

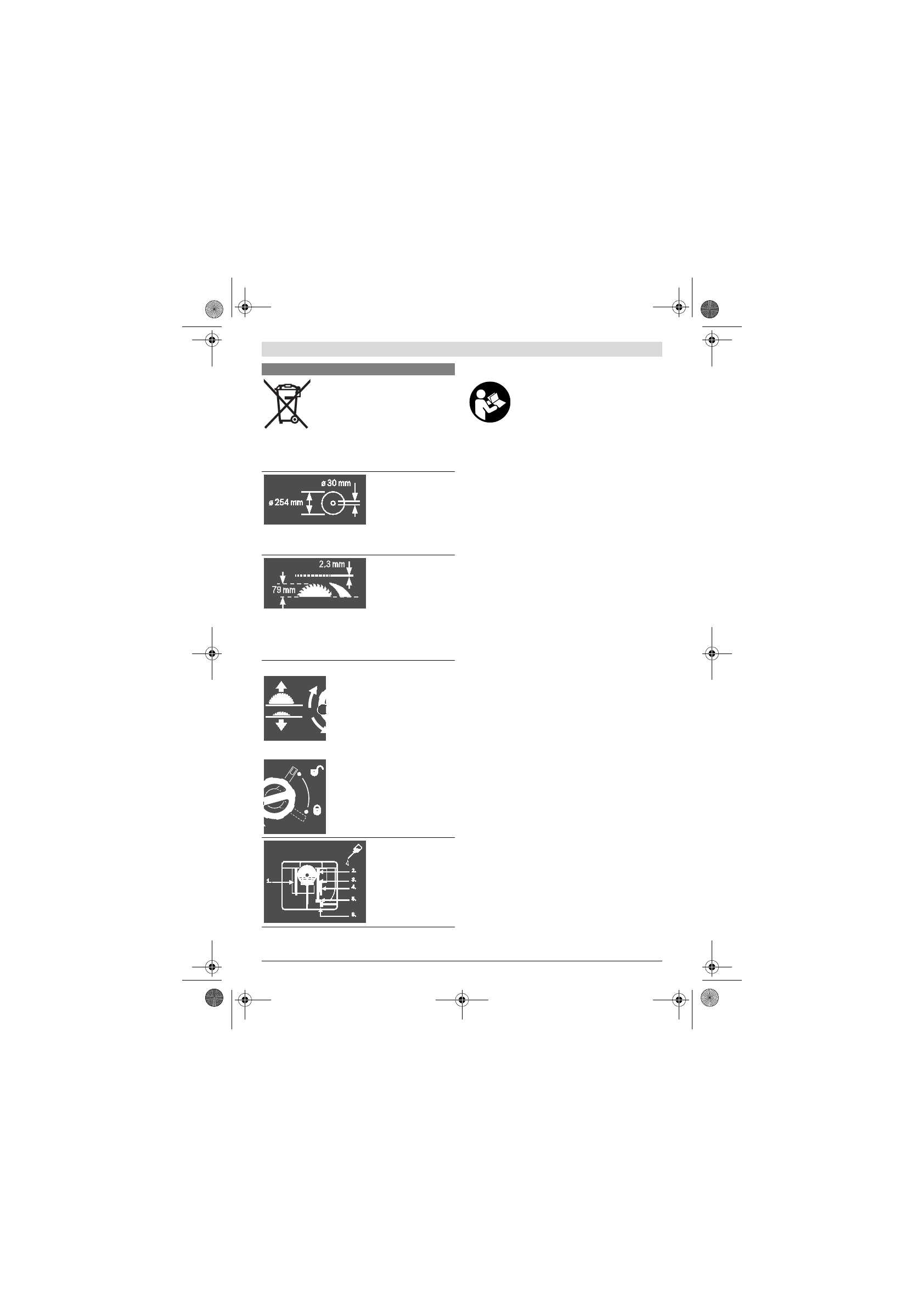

Symboler og deres betydning
OBJ_BUCH-1325-002.book Page 123 Thursday, May 12, 2011 1:51 PM
