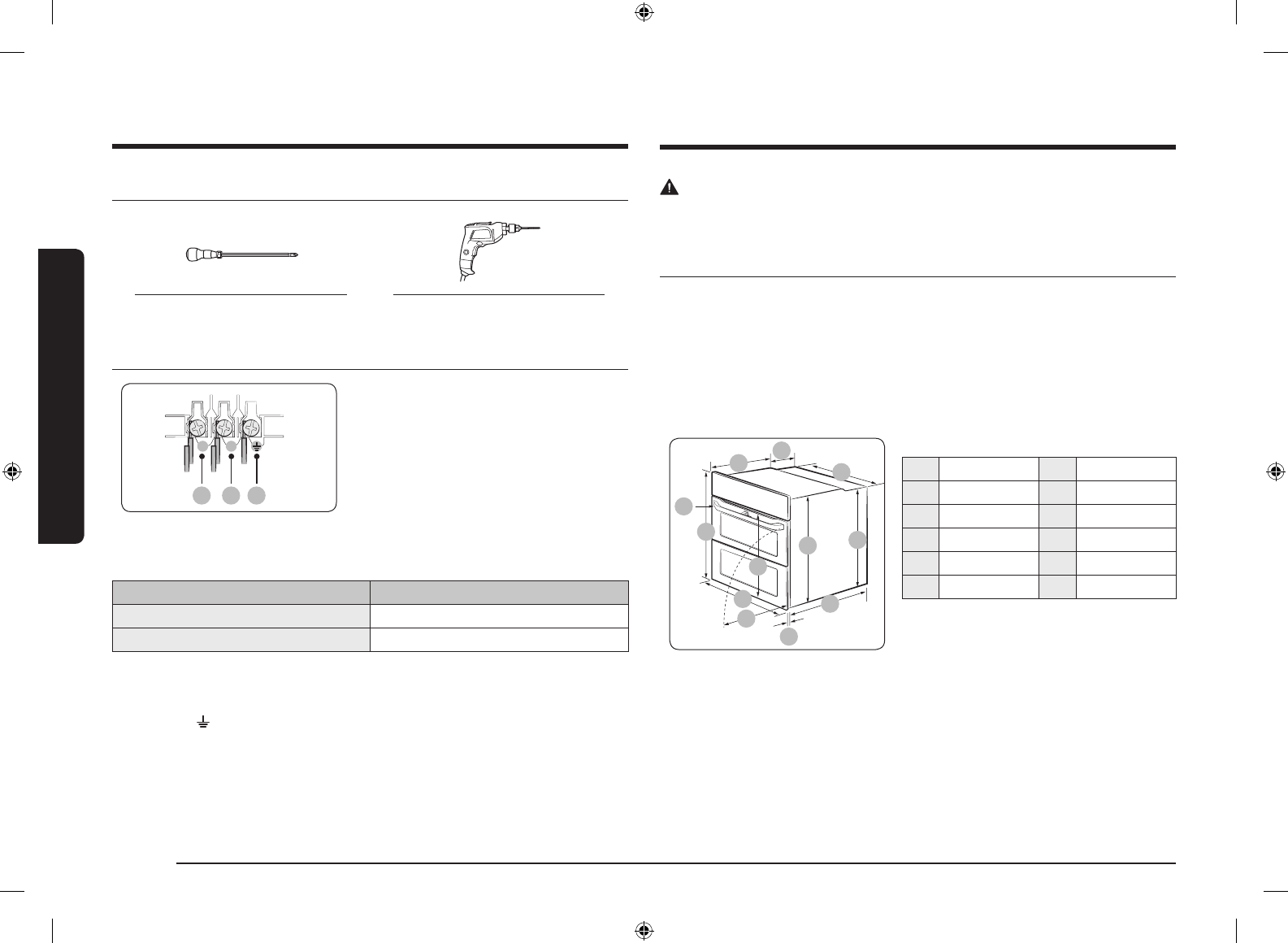

8  Русский

Уст

ановк

а

Установка

Подготовка к установке духового шкафа

Отвертка Phillips

Дрель

Подключение к источнику питания

01 02 03

L

N

01

КОРИЧНЕВЫЙ или ЧЕРНЫЙ

02

СИНИЙ или БЕЛЫЙ

03

ЖЕЛТЫЙ или ЗЕЛЕНЫЙ

Подключите кабель питания духового шкафа к розетке
электросети. Если штепсельная розетка недоступна по причине
допустимых ограничений тока, используйте многополюсный
выключатель (с расстоянием между контактами не менее
3 мм) в соответствии с требованиями техники безопасности.
Используйте кабель питания типа H05 RR-F или H05 VV-F с
минимальным сечением 1,5–2,5 мм² и достаточной длины.

Номинальный ток (А)

Минимальная площадь поперечного сечения

10 < А

 16

1,5 мм

2

16 < А

 25

2,5 мм

2

Проверьте информацию о выходной мощности в спецификации на табличке, прикрепленной к духовому шкафу.
С помощью отвертки откройте заднюю крышку духового шкафа и выкрутите винты крепления скобы кабеля. Затем
подключите провода электропитания к соответствующим клеммам.
Клемма со значком ( ) предназначена для подключения к заземлению. Сначала подключите желтый и зеленый провода
(заземление), которые должны быть длиннее других проводов. При подключении к штепсельной розетке духовой шкаф
следует установить таким образом, чтобы розетка находилась в легкодоступном месте. Компания Samsung не несет
ответственности за несчастные случаи, произошедшие из-за неправильного заземления или его отсутствия.

ПРЕДУПРЕЖДЕНИЕ

Не наступайте на провода, не допускайте их перекручивания и держите их на достаточном расстоянии от нагревающихся
частей духового шкафа.

Установка в отсек кухонной мебели

При установке духового шкафа в отсек встроенной мебели его пластиковые поверхности и клей, используемый для
крепления, должны выдерживать температуру до 90 °C. Компания Samsung не несет ответственности за повреждения
мебели в результате нагревания духового шкафа.
Необходимо обеспечить достаточную вентиляцию духового шкафа. Для этого оставьте зазор, составляющий примерно
50 мм, между нижней полкой и стенкой отсека. При установке духового шкафа под варочной панелью следуйте
инструкциям по установке для варочной панели.

Минимальные размеры отсека

D

E

C

B

A

L

K

J

I

F

H

G

Духовой шкаф (мм)

A

560

G

Макс. 506

B

175

H

Макс. 494

C

370

I

21

D

Макс. 50

J

549

E

595

K

572

F

595

L

550

NV75R5641RS_NV75R5641RB_WT_DG68-01165A-00_RU.indd   8

2/19/2019   3:50:31 PM
