8  Українська

Вс

танов
ленн
я

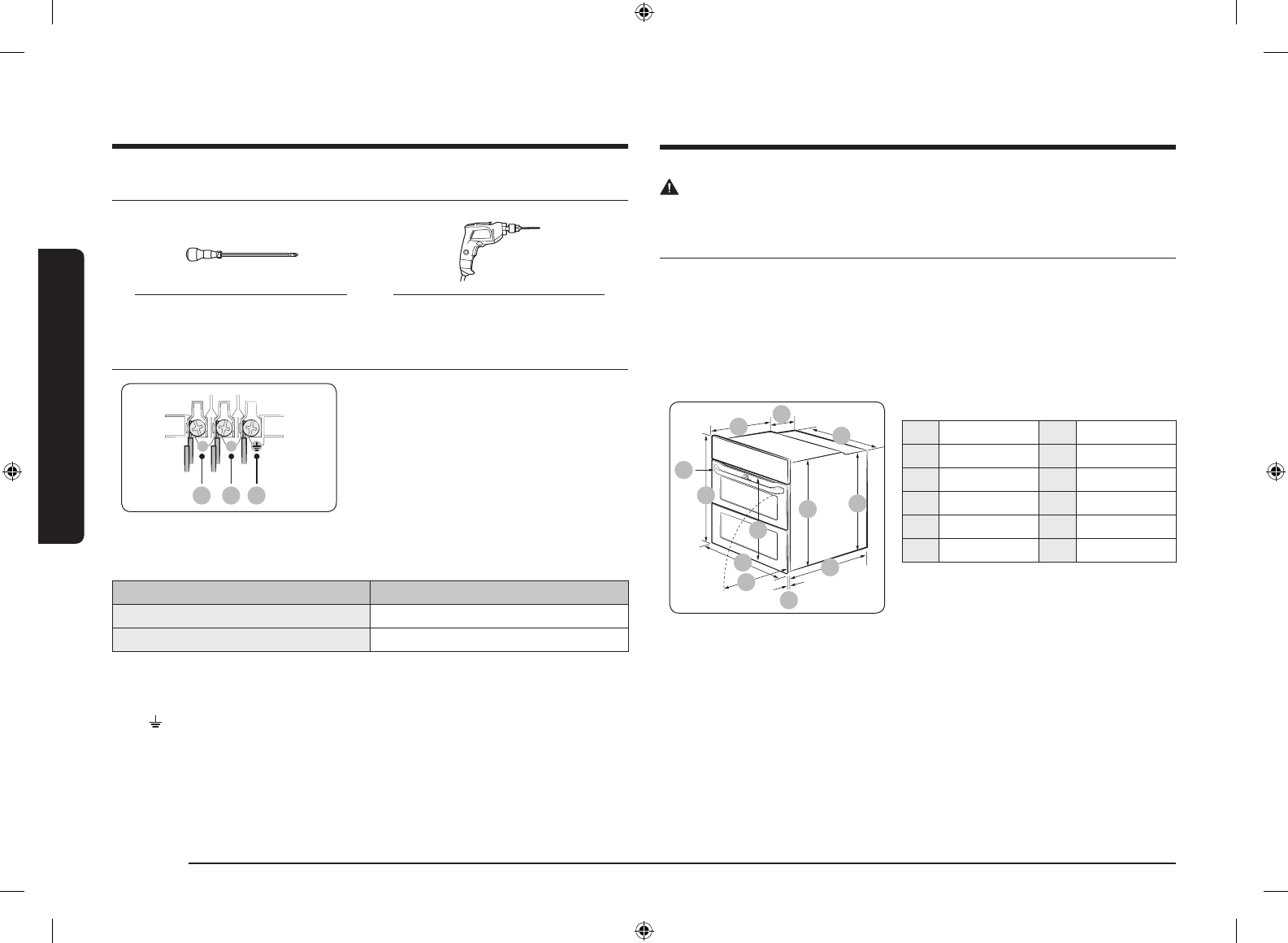

Встановлення

Підготовка до встановлення печі

Хрестоподібна викрутка

Дриль

Під’єднання живлення

01 02 03

L

N

01

КОРИЧНЕВИЙ або ЧОРНИЙ

02

СИНІЙ або БІЛИЙ

03

ЖОВТИЙ і ЗЕЛЕНИЙ

Підключіть піч до електричної розетки. Якщо штепсельна розетка
недоступна через обмеження струму, слід використовувати
багатополюсний перемикач (відстань між контактами має
становити не менше 3 мм) відповідно до вимог із техніки безпеки.
Використовуйте кабель живлення достатньої довжини, який
підтримує характеристики H05 RR-F чи H05 VV-F, мін. 1,5–2,5 мм².

Номінальний струм (A)

Мінімальна площа поперечного розрізу

10 < A

≤

 16

1,5 мм

2

16 < A

≤

 25

2,5 мм

2

Технічні характеристики вихідної потужності дивіться на паспортній табличці.
Відкрийте задню кришку печі за допомогою викрутки і викрутіть гвинти на затискачі кабелю. Тоді підключіть кабелі
живлення до відповідних контактів.
Контакт ( ) призначений для заземлення. Спершу підключіть жовту і зелену лінії (заземлення), які мають бути довшими
за інші. Якщо ви користуєтеся штепсельною розеткою, встановлюйте піч так, щоб розетка була легкодоступною. Компанія
Samsung не несе відповідальності за нещасні випадки, спричинені відсутнім чи неналежно встановленим заземленням.

ПОПЕРЕДЖЕННЯ

Не наступайте і не скручуйте кабелі під час встановлення і тримайте їх подалі від тих частин печі, які генерують тепло.

Монтування печі в шафку

У разі встановлення печі у вбудовану шафку перевірте, чи пластмасові поверхні і клейкі частини витримують температуру
90 °C. Компанія Samsung не несе відповідальності за пошкодження меблів, які сталися внаслідок тепла, яке генерує піч.
Піч має належним чином провітрюватися. Для належної вентиляції залиште простір близько 50 мм між нижньою полицею
шафки і опорною стіною. Встановлюючи піч під варильною поверхнею, дотримуйтеся вказівок зі встановлення варильної
поверхні.

Вимоги щодо розмірів для встановлення

D

E

C

B

A

L

K

J

I

F

H

G

Піч (мм)

A

560

G

Макс. 506

B

175

H

Макс. 494

C

370

I

21

D

Макс. 50

J

549

E

595

K

572

F

595

L

550
