Připojení provádějte pouze podle schématu připojení. Napětí viz

typový štítek. Při zapojování vodičů síťové přípojky dodržujte

barevné rozlišení: zeleno-žlutý = ochranný vodič

<

, modrý =

nulový vodič, hnědý = fáze (krajní vodič).

Upevnění spotřebiče – obrázek 5

1.

Spotřebič zcela zasuňte a středově vyrovnejte.

2.

Spotřebič přišroubujte.

Mezera mezi pracovní deskou a spotřebičem se nesmí zakrývat

žádnými přídavnými lištami.
Na postranních stěnách vestavné skříňky nesmí být připevněné

tepelněizolační lišty.

Demontáž

1.

Spotřebič odpojte od sítě.

2.

Povolte upevňovací šrouby.

3.

Spotřebič mírně nazdvihněte a zcela vytáhněte.

da

×

 Monteringsvejledning

Vigtige anvisninger - figur 1

■

Kun korrekt indbygning i henhold til denne monteringsvejledning

sikrer sikker brug. Montøren hæfter for skader, som skyldes

forkert indbygning.

■

Kontroller apparatet, når det er pakket ud. Apparatet må ikke

tilsluttes, hvis det har transportskader.

■

Følg anvisningerne i montagebladene vedr. indbygning af

tilbehørsdele.

■

Fjern emballagemateriale og klæbefolie fra ovnrummet og

ovndøren inden ibrugtagningen.

■

Indbygningsskabe skal være temperaturbestandige op til 90°C

og fronter på tilgrænsende skabe op til 65°C.

■

Apparatet må ikke indbygges bag et dekorationspanel. Fare

som følge af overophedning.

■

Udskæringerne i indbygningsskabet skal udføres, inden

apparatet sættes på plads. Fjern spånerne. De kan forringe

elektriske komponenters funktion.

■

Brug beskyttelseshandsker for at undgå snitsår.Der kan være

dele med skarpe kanter, som er tilgængelige under montagen.

■

Tilslutningsdåsen, hvor apparatet tilsluttes, skal være placeret

indenfor det skraverede område

A

 eller udenfor

indbygningsrummet.

■

Ikke-fastgjorte køkkenskabe skal fastgøres til væggen med et

almindeligt vinkelbeslag

B

.

■

Mål i illustrationer er angivet i mm.

:

Personer med elektroniske implantater!

Apparatet kan indeholde permanente magneter, som kan påvirke

elektroniske implantater, f.eks. pacemakere eller insulinpumper.

Overhold derfor en minimumafstand på 10 cm til elektroniske

implantater ved montagen.

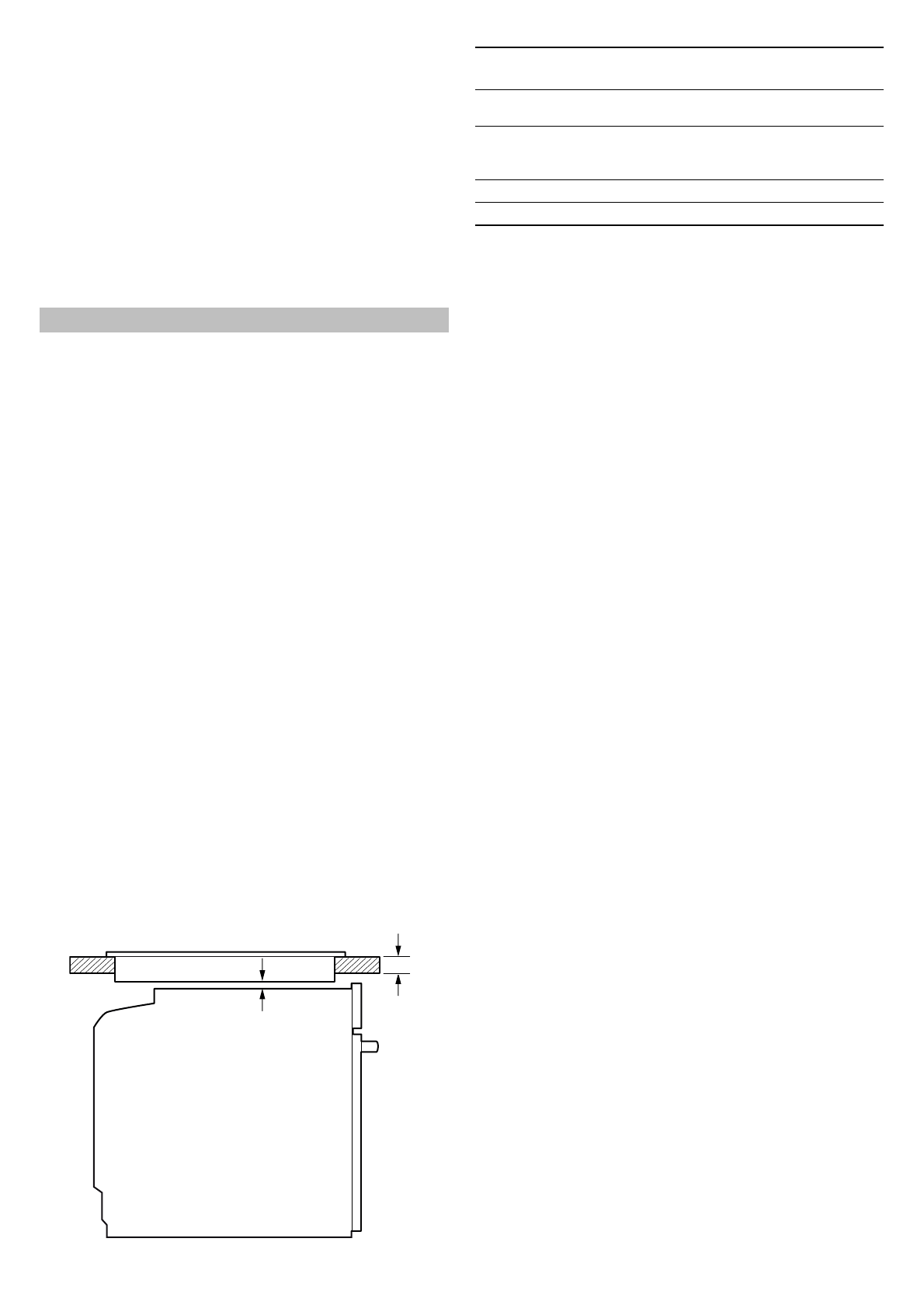

Apparat under bordplade - figur 2

Der skal være en udskæring i mellembunden til ventilation af

apparatet.
Fastgør bordpladen til køkkenelementerne.
Hvis apparatet bliver indbygget under en kogesektion, skal

følgende minimumafstande overholdes (eventuelt inklusive en

underkonstruktion):

Den nødvendige minimumafstand

b

 bestemmer den mindste

bordpladetykkelse

a

.

Følg anvisningerne i monteringsvejledningen for kogesektionen.

Apparat i højskab - figur 3

Indbygningsskabets mellembunde skal have udskæringer til

ventilation.
Hvis højskabet ud over element-bagvæggen har endnu en

bagvæg, skal den fjernes.
Apparatet må ikke indbygges højere oppe, end at tilbehøret kan

tages ud uden problemer.

Hjørneindbygning - figur 4

Ved hjørneindbygning skal målene

D

 overholdes, for at apparatet

dør skal kunne åbnes. Målet

D

 afhænger af møbelfrontens

tykkelse under håndtaget.

Elektrisk tilslutning

Apparatet er klassificeret i beskyttelsesklasse I og må kun

anvendes med sikkerheds-jordforbindelse.
Afsikringen skal udføres i henhold til det angivne effektforbrug på

typeskiltet og de lokale forskrifter.
Apparatet skal være uden elektrisk spænding ved alle former for

montagearbejde.
Apparatet må kun tilsluttes med den leverede tilslutningsledning.

Stik tilslutningsledningen ind på bagsiden af apparatet (klik!).
Der kan fås en tilslutningsledning på 3,0 m hos kundeservice.
Tilslutningsledningen må kun udskiftes med en original

tilslutningsledning, som kan bestilles via kundeservice.
Indbygningen skal yde berøringsbeskyttelse.

Tilslutningsledning med stik til sikkerhedskontakt

Apparatet må kun tilsluttes til en korrekt installeret

sikkerhedsstikkontakt.
Hvis stikket ikke er tilgængeligt efter installationen, skal der i en

fast elektrisk installation være monteret en afbryderanordning på

faserne i henhold til installationsbestemmelserne.

Tilslutningsledning uden stik til sikkerhedskontakt

Apparatet må kun tilsluttes af en autoriseret fagmand.
Ved en fast elektrisk installation skal der være monteret en

afbryderanordning på faserne i henhold til

installationsbestemmelserne. Identificer fase- og nulleder i

tilslutningsdåsen. Hvis apparatet tilsluttes forkert, kan det blive

beskadiget.
Må kun tilsluttes iht. tilslutningsdiagrammet. Vedr. spænding, se

typeskilt. Tilslut nettilslutningsledningens ledere iht.

farvemarkeringen: grøn-gul = beskyttelsesleder

<

, blå = nulleder,

brun = fase (yderleder).

D

E

Type kogesektion

a
Påsat

a
Planmonteret

b

Induktionskogesekti

-

on

37 mm

38 mm

5 mm

Fuldflade-
induktionskogesekti

-

on

47 mm

48 mm

5 mm

Gaskogesektion

30 mm

38 mm

5 mm

El-kogesektion

27 mm

30 mm

2 mm
