- 14 -

Urządzenie należy zamontować na takiej wysokości, aby możliwe

było swobodne wyjmowanie wyposażenia.

Montaż narożny - rys. 4

Aby w przypadku montażu narożnego możliwe było otworzenie

drzwiczek urządzenia, należy uwzględnić wymiar

C

. Wymiar

D

zależy od grubości frontu mebli pod uchwytem.

Podłączanie urządzenia do sieci elektrycznej

Urządzenie odpowiada klasie ochrony I i może być użytkowane

wyłącznie, jeśli jest podłączone do przewodu uziemiającego.
Bezpiecznik dopasować zgodnie z parametrami mocy podanymi

na tabliczce znamionowej i obowiązującymi przepisami lokalnymi.
Podczas wszystkich prac montażowych należy wyłączyć zasilanie

urządzenia.
Urządzenie można podłączyć do sieci wyłącznie za pomocą

dostarczonego przewodu przyłączeniowego. Podłączyć przewód

przyłączeniowy z tyłu urządzenia (klik!).
Przewód przyłączeniowy o długości 3,0 m można nabyć w

serwisie.
Przewód przyłączeniowy można wymienić wyłącznie na przewód

oryginalny, który można nabyć w serwisie.
Montaż musi zapewnić ochronę przed niezamierzonym

dotknięciem.

Przewód przyłączeniowy z wtyczką z uziemieniem

Urządzenie można podłączyć wyłącznie do gniazda z

uziemieniem, zainstalowanego zgodnie z przepisami.
Jeżeli po zabudowaniu urządzenia nie będzie dostępu do wtyczki,

wówczas w stałej instalacji elektrycznej należy uwzględnić

rozłącznik izolacyjny faz zgodnie z obowiązującymi przepisami

dotyczącymi instalacji.

Przewód przyłączeniowy bez wtyczki z uziemieniem

Urządzenie może podłączyć wyłącznie specjalista z odpowiednimi

uprawnieniami elektrycznymi.
W przypadku stałej instalacji elektrycznej należy uwzględnić

rozłącznik izolacyjny faz zgodnie z obowiązującymi przepisami

dotyczącymi instalacji. Należy zidentyfikować przewód fazowy i

zerowy w gnieździe przyłączeniowym. Niewłaściwe podłączenie

może doprowadzić do uszkodzenia urządzenia.
Podłączać wyłącznie według schematu podłączenia. Napięcie,

patrz tabliczka znamionowa. Żyły przewodu przyłączeniowego

podłączać zgodnie z oznaczeniem kolorów: zielono-żółty =

przewód uziemiający

<

, niebieski = przewód zerowy, brązowy =

przewód fazowy (przewód zewnętrzny).

Mocowanie urządzenia - rys. 5

1.

Urządzenie całkowicie wsunąć, ustawiając pośrodku.

2.

Przymocować urządzenie śrubami.

Nie wolno przysłaniać dodatkową listwą szczeliny pomiędzy

blatem roboczym a urządzeniem.
Na bocznych ściankach szafki do obudowy nie wolno umieszczać

osłon termicznych.

Demontaż

1.

Wyłączyć zasilanie urządzenia.

2.

Odkręcić śruby mocujące.

3.

Urządzenie lekko unieść i całkowicie wyciągnąć.

pt

pt

ì

 Instruções de montagem

Indicações importantes - figura 1

■

Só uma montagem correta, respeitando estas instruções de

montagem, garante uma utilização segura. Os danos causados

por uma montagem inadequada são da responsabilidade do

instalador.

■

Examine o aparelho depois de o desembalar. Se forem

detetados danos de transporte, não ligue o aparelho.

■

Observe as fichas de montagem para a instalação de

acessórios.

■

Remova a embalagem e as películas autocolantes do interior do

aparelho e da porta antes da colocação em funcionamento.

■

Os móveis de encastrar têm de ser resistentes a temperaturas

até 90 °C e as frentes dos móveis adjacentes até 65 °C.

■

Não monte o aparelho atrás de uma porta decorativa ou de um

móvel. Há risco de aquecimento excessivo.

■

Realize os trabalhos de abertura no móvel antes da colocação

do aparelho. Remova as aparas. O funcionamento dos

componentes elétricos pode ser afetado.

■

Para evitar ferimentos por corte devem ser utilizadas luvas de

proteção. As peças que ficam acessíveis durante a montagem

podem ter arestas afiadas.

■

A tomada de ligação do aparelho deverá situar-se na zona

sombreada

A

 ou fora do espaço de instalação.

■

Fixe os móveis soltos à parede com um esquadro disponível no

comércio

B

.

■

Medidas indicadas nas imagens em mm.

:

Portadores de implantes eletrónicos!

O aparelho pode conter ímanes permanentes que podem afetar

implantes eletrónicos, por exemplo, pacemakers ou bombas de

insulina. Por isso, durante a montagem deve respeitar-se uma

distância mínima de 10 cm em relação aos implantes eletrónicos.

Aparelho sob a bancada - figura 2

Para a ventilação do aparelho, o fundo falso deve apresentar uma

abertura de ventilação.
Fixar a bancada no móvel para encastrar.

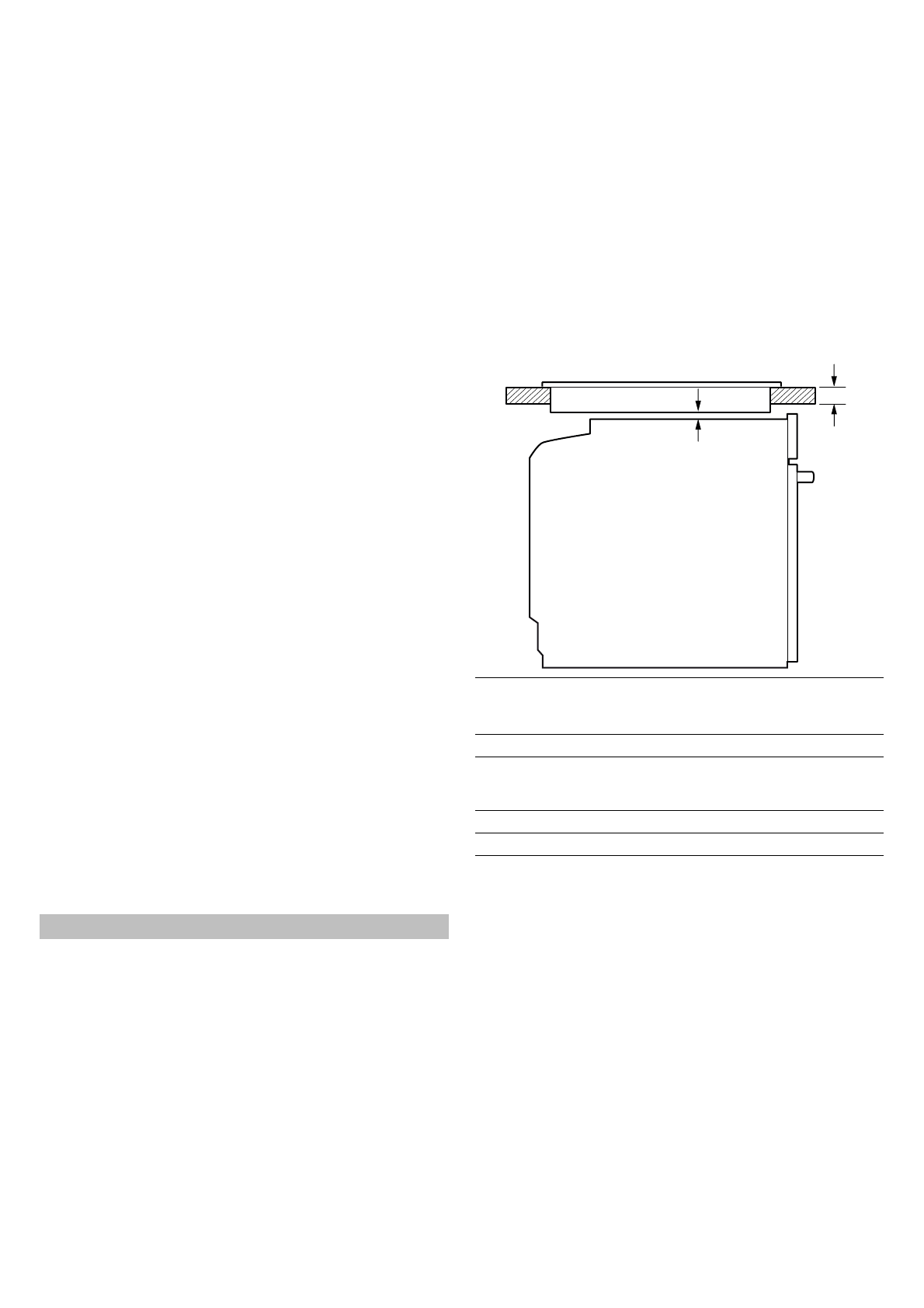

Se o aparelho for encastrado por baixo de uma placa de cozinhar,

as seguintes medidas mínimas têm de ser respeitadas (se for o

caso, inclusivamente a estrutura inferior):

Com base na distância mínima necessária

b

 resulta a espessura

mínima da bancada

a

.

Respeite as instruções de montagem da placa de cozinhar.

Aparelho no armário vertical - figura 3

Para a ventilação do aparelho, os fundos intermédios devem

apresentar uma abertura de ventilação.
Se o armário vertical tiver uma parede traseira para além das

paredes traseiras do elemento, ela deve ser removida.
Montar o aparelho a uma altura máxima que permita retirar os

acessórios sem problemas.

Instalação de canto figura 4

De modo a conseguir abrir a porta do aparelho, respeite a medida

C

 aquando da instalação de canto. A medida

D

 depende da

espessura da frente do móvel, por baixo do puxador.

Ligação elétrica do aparelho

O aparelho corresponde à classe de proteção I e só pode ser

colocado em funcionamento através de uma ligação com condutor

de proteção.
A segurança tem de ser garantida de acordo com a indicação de

potência presente na placa de características e com as normais

locais.
O aparelho tem de estar desligado da corrente durante a

realização de qualquer trabalho de montagem.
O aparelho só pode ser ligado com o cabo de ligação fornecido.

Introduza o cabo de ligação na parte de trás do aparelho (clic!).

Tipo de placa de co

-

zinhar

a
saliente

a
plana à superfí

-

cie

b

Placa de indução

37 mm

38 mm

5 mm

Placa de cozinhar por

indução
de superfície integral

47 mm

48 mm

5 mm

Placa a gás

30 mm

38 mm

5 mm

Placa elétrica

27 mm

30 mm

2 mm
