- 12 -

Op basis van de vereiste minimale afstand

b

 is de minimale dikte

van het werkblad

a

.

Houd u aan het installatievoorschrift voor de kookplaat.

Apparaat in bovenkast - Afbeelding 3

Met het oog op de luchttoevoer van het apparaat dienen de

tussenschotten te beschikken over een ventilatie-opening.
Wanneer de bovenkast naast de element-achterwanden nog een

achterwand heeft, dient deze verwijderd te worden.
Het apparaat niet te hoog inbouwen, zodat de toebehoren er

zonder probleem uitgenomen kunnen worden.

Hoekinbouw - Afb. 4

Om ervoor te zorgen dat de deur van het apparaat kan worden

geopend, dient u zich bij de hoekinbouw te houden aan de

afmetingen

C

. Afmeting

D

 is afhankelijk van de dikte van het

meubelfront onder de greep.

Apparaat elektrisch aansluiten

Het apparaat voldoet aan beveiligingsklasse I en mag alleen met

een geaarde aansluiting worden gebruikt.
De zekering dient in overeenstemming te zijn met de

vermogensopgave op het typeplaatje en de lokale voorschriften.
Bij alle montagewerkzaamheden dient het apparaat spanningsloos

te zijn.
Het apparaat mag alleen met de meegeleverde aansluitkabel

worden aangesloten. Steek de stekker van de aansluitkabel in de

achterkant van het apparaat (klik!).
Bij de servicedienst is een 3,0m-aansluitkabel verkrijgbaar.
De aansluitkabel mag alleen worden vervangen door een originele

kabel, die verkrijgbaar is bij de servicedienst.
De bescherming tegen aanraking dient door de inbouw te zijn

gewaarborgd.

Aansluitkabel met geaarde stekker

Het apparaat mag alleen op een geaarde contactdoos worden

aangesloten die volgens de voorschriften is geïnstalleerd.
Wanneer de stekker na de inbouw niet meer toegankelijk is, moet

de geïnstalleerde elektrische installatie volgens de

opbouwvoorschriften in de fasen te worden voorzien van een

separator.

Aansluitkabel zonder geaarde stekker

Alleen een daartoe bevoegd vakman mag het apparaat aansluiten.
De geïnstalleerde elektrische installatie dient volgens de

opbouwvoorschriften in de fasen te worden voorzien van een

separator. Fase- en neutraal ("nul-") leider in het stopcontact

identificeren. Bij een verkeerde aansluiting kan het apparaat

worden beschadigd.

Alleen aansluiten volgens het aansluitschema. De spanning staat

vermeld op het typeplaatje. De aders van de hoofdleiding

(netaansluiting) aansluiten volgens de kleurcodering: groen-geel =

aardleiding

<

, blauw = (nul) neutraalleiding, bruin = fase

(buitenleiding).

Apparaat bevestigen - Afb. 5

1.

Apparaat volledig inschuiven en centrisch uitrichten.

2.

Apparaat vastschroeven.

De spleet tussen werkblad en apparaat mag niet door extra lijsten

worden afgesloten.
Aan de zijwanden van de ombouwkast mogen geen

isolatieprofielen worden aangebracht.

Demontage

1.

Maak het apparaat spanningsloos.

2.

Bevestigingsschroeven losdraaien.

3.

Het toestel licht optillen en helemaal naar buiten trekken.

no

ê

 Monteringsveiledning

Viktige henvisninger – bilde 1

■

Kun en forskriftsmessig montering i henhold til denne

monteringsveiledningen garanterer en sikker bruk. Montøren

står ansvarlig for skader som oppstår pga. feil montering.

■

Kontroller apparatet etter at du har pakket det ut. Ikke koble til

apparatet hvis det er blitt skadet under transport.

■

Følg veiledningen ved montering av tilbehør.

■

Fjern all emballasje inkl. folie fra ovnsrommet og apparatdøren

før apparatet tas i bruk.

■

Innbyggingsmoduler må tåle temperaturer på inntil 90 °C, og

elementfronter i området må tåle inntil 65 °C.

■

Apparatet må ikke monteres bak en pynte- eller skapdør. Det er

fare for overoppheting.

■

Utskjæringer i kjøkkenelementer må foretas før apparatet settes

på plass. Fjern spon. Virkemåten til de elektriske komponentene

kan påvirkes.

■

Bruk vernehansker for å unngå kuttskader. Deler som er

tilgjengelige under montering, kan ha skarpe kanter.

■

Vegguttak for apparatet må ligge i området ved den skraverte

flaten

A

 eller utenfor innbyggingsområdet.

■

Kjøkkenelementer som ikke er festet, skrus fast til veggen med

et vanlig vinkeljern

B

.

■

Mål i figurene i mm.

:

Personer med elektroniske implantater!

Apparatet kan inneholde permanentmagneter som kan påvirke

elektroniske implantater, som f.eks. pacemakere eller

insulinpumper. Hold derfor en minsteavstand på 10 cm til

elektroniske implantater ved monteringen.

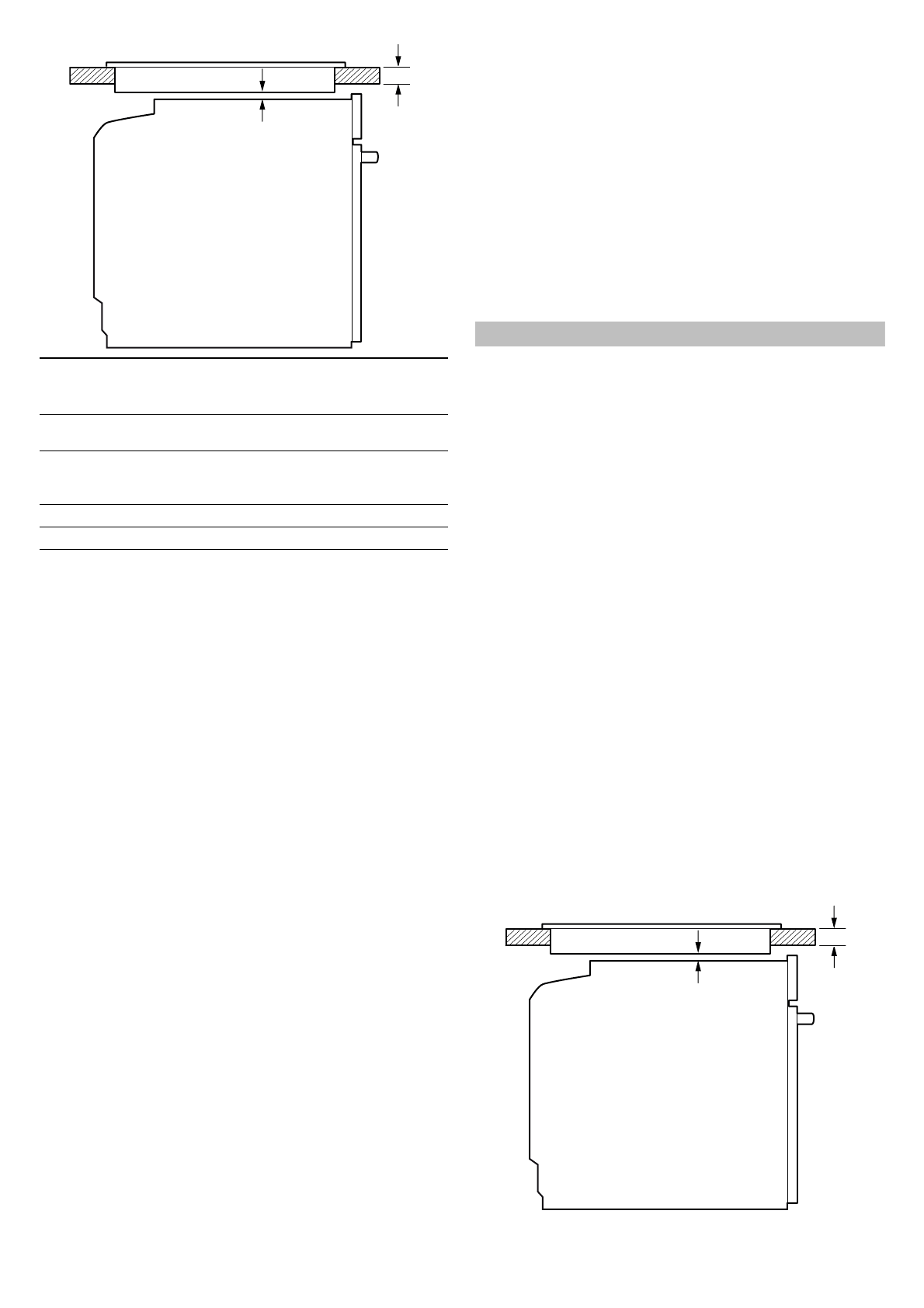

Apparat under benkeplaten – figur 2

For at apparatet skal kunne utluftes, må mellomplaten ha en

utskåret lufteåpning.
Fest benkeplaten på kjøkkenelementet.
Hvis apparatet blir bygget inn under en platetopp, må følgende

minstemål overholdes (eventuelt inklusive understell):

Type kookplaat

a
opbouw

a
vlak gemonteer

-

de

b

met doorlopend

kookoppervlak

37 mm

38 mm

5 mm

inductiekookplaat
met doorlopend

kookoppervlak

47 mm

48 mm

5 mm

Gaskookplaat

30 mm

38 mm

5 mm

Elektrische kookplaat 27 mm

30 mm

2 mm

D

E

D

E
