3.

Lyft enheten något och dra sedan ut den helt och hållet.

tr

ô

Montaj kılavuzu

Önemli uyarılar - Resim 1

■

Cihazın montajı ancak bu montaj talimatında tarif edilen şekilde,

usulüne uygun olarak yapılmışsa cihazın güvenli kullanımı söz

konusu olabilir. Yanlış montajdan kaynaklanan arızalardan

montajı yapan kişi sorumludur.

■

Ambalajı açıldıktan sonra cihaz kontrol edilmelidir. Bir nakliye

hasarı olması durumunda cihaz bağlantısı yapılmamalıdır.

■

Aksesuarların montajı için montaj sayfalarına dikkat ediniz.

■

Cihazı çalıştırmadan önce ambalaj malzemelerini ve yapışkanlı

bantları pişirme bölümünden ve kapaktan çıkarınız.

■

Gömme mobilyalar 90 °C'lik sıcaklığa kadar, yan mobilya

yüzeyleri ise 65 °C'lik sıcaklığa kadar dayanıklı olmalıdır.

■

Cihazı bir dekor veya mobilya kapağının arkasına monte

etmeyiniz. Aşırı ısınma nedeniyle tehlike oluşturur.

■

Mobilyada yapılacak kesim işleri cihaz takılmadan önce

yapılmalıdır. Talaşları temizleyiniz. Elektrikli ünitelerin işlevi

olumsuz etkilenebilir.

■

Yaralanmaları önlemek için koruyucu eldiven takılmalıdır.

Montaj esnasında erişilebilen parçaların kenarları keskin olabilir.

■

Cihaz bağlantı prizi taralı yüzey alanı

A

'da veya montaj bölgesi

dışında olmalıdır.

■

Sabitlenmeyen mobilyalar uygun bir açıyla

B

 duvara

sabitlenmelidir.

■

Resimlerin ölçüm bilgileri mm cinsindendir.

:

Elektronik implant taşıyanlar!

Cihazda kalıcı mıknatıslar mevcut olabilir, Bu mıknatıslar

elektronik implantasyonları, örneğin kalp pilini veya insülin

pompalarını etkileyebilir. Bu nedenle montaj sırasında elektronik

implant taşıyanlar en az 10 cm uzak durmalıdır.

Cihaz çalışma tezgahının altına yerleştirilecekse - Resim 2

Cihazın havalandırılması için ara rafta havalandırma bölümü

bulunmalıdır.
Çalışma tezgahı montaj mobilyasına sabitlenmelidir.

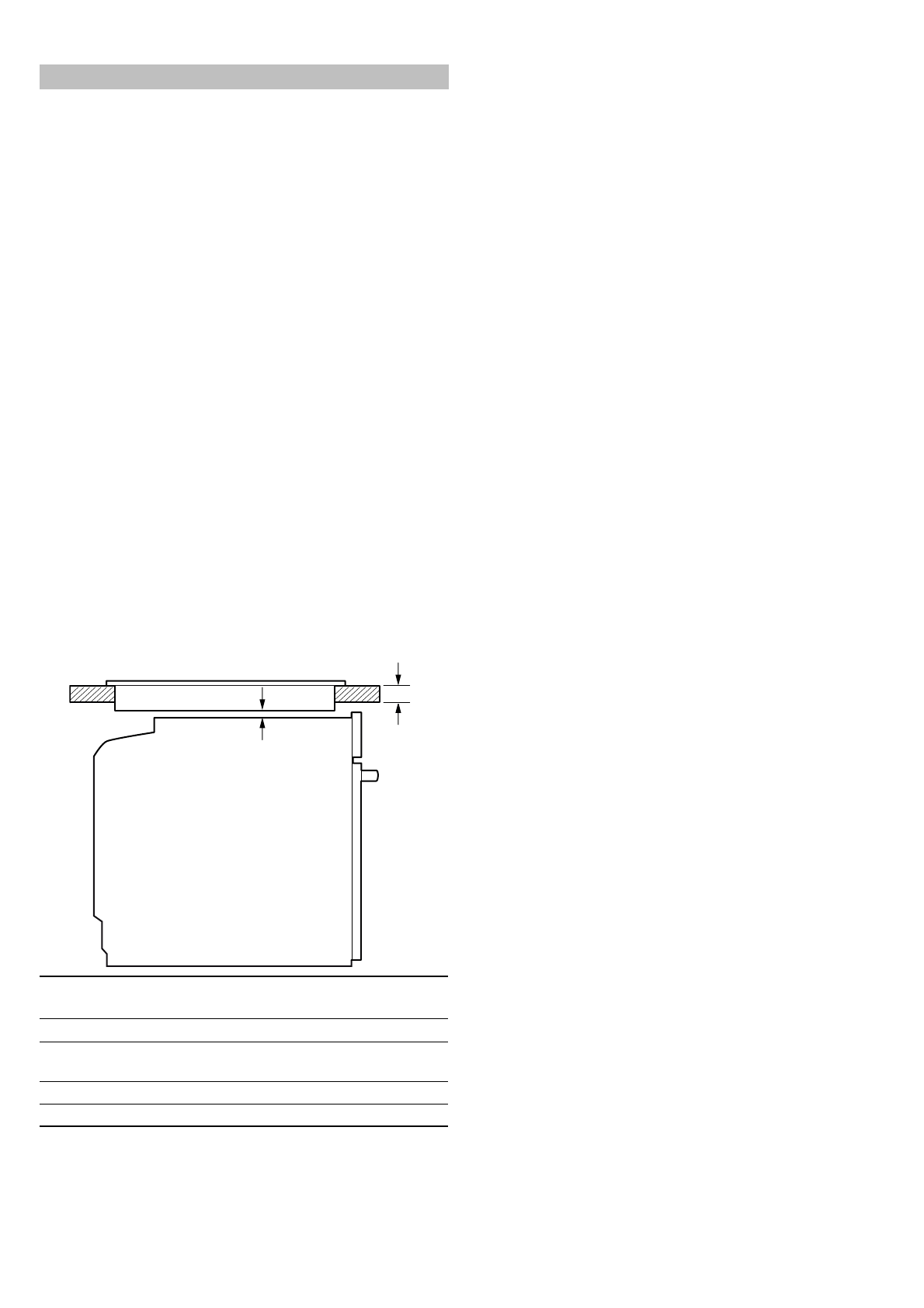

Cihaz bir ocağın altına monte edilirse, aşağıdaki asgari ölçülere

uyulması gereklidir (gerekirse alt konstrüksiyon dahil):

Gerekli minimum mesafe

b

 nedeniyle asgari çalışma tezgahı

kalınlığı

a

 ortaya çıkar.

Ocak montaj kılavuzuna dikkat ediniz.

Boy dolabındaki cihaz - Resim 3

Cihazın havalandırılması için ara raflarda bir havalandırma bölümü

bulunmalıdır.
Eğer eleman arka duvarına ek olarak boy dolabının da bir arka

duvarı varsa, bunun çıkartılması gereklidir.

Cihaz, sadece aksesuarların kolaylıkla çıkartılabileceği bir

yüksekliğe monte edilmelidir.

Köşe montajı - Resim 4

Cihaz kapağının açılabilmesi için köşe montajı sırasında

C

ölçüsüne dikkat edilmelidir.

D

 ölçüsü tutamağın alt kısmında kalan

mobilyanın ön cephesinin kalınlığına bağlıdır.

Cihazın elektrik bağlantısının yapılması

Cihaz koruma sınıfı I e aittir ve sadece topraklama kablosu

bağlantısı ile çalıştırılabilir.
Sigorta, tanıtım plakası üzerindeki güç değerine göre ve yerel

yönetmeliklere uygun olarak seçilmelidir.
Bütün montaj işlemleri sırasında cihazın şebeke bağlantısı kesik

olmalıdır.
Cihaz yalnız birlikte teslim edilen bağlantı kablosu ile

bağlanmalıdır. Bağlantı kablosunu cihazın arka tarafına takınız

(Klik!).
3,0 m uzatma kablosu müşteri hizmetlerinden temin edilebilir.
Bağlantı kablosu sadece müşteri hizmetlerinden temin edilen

orijinal bir kablo ile değiştirilmelidir.
Montaj sırasında bir elektrik temas koruyucusu mevcut olmalıdır.

Koruma kontaklı fiş bağlantı hattı

Cihaz sadece kurallara uygun olarak kurulmuş korumalı kontak

prize takılmalıdır.
Montaj sonrasında fişe artık erişilemeyecekse sabit döşenen

elektrik tesisatında kurulum şartlarına uygun olarak fazla bir

kesme tertibatı takılmalıdır.

Koruma kontaklı fiş olmadan bağlantı hattı

Cihazın elektrik bağlantısı, sadece eğitimli bir uzman tarafından

yapılmalıdır.
Sabit döşenen elektrik tesisatında kurulum şartlarına uygun olarak

fazla bir kesme tertibatı takılmalıdır. Faz ve nötr ("sıfır") kablo

bağlantı prizinde tanımlanmalıdır. Hatalı bir bağlantı, cihazın zarar

görmesine sebep olabilir.
Sadece bağlantı şemasına göre bağlayınız. Gerilim için tip

plakasına bakınız. Şebeke bağlantı hattı kabloları renk

kodlamasına uygun şekilde bağlanmalıdır: Yeşil - sarı =

Topraklama kablosu

<

, mavi = (sıfır) nötr kablo, kahverengi = Faz

(dış iletken).

Cihazın sabitlenmesi - resim 5

1.

Cihazı tamamen içeri itiniz ve ortalayınız.

2.

Cihazı sıkıca vidalayınız.

Çalışma tezgahı ve cihaz arasındaki aralık, ek pervazlarla

kapatılmamalıdır.
Tadil edilen dolabın yan duvarlarına ısı koruma çubuklarının

takılması gereklidir.

Sökme

1.

Cihazın elektrik girişini kesiniz.

2.

Sabitleme vidalarını sökünüz.

3.

Cihazı hafifçe kaldırınız ve tamamen dışarı çekiniz

Ocak türü

a
yerleştirildi

a
yüzeye sıfır

b

İndüksiyonlu ocak

37 mm

38 mm

5 mm

Tam yüzey
İndüksiyonlu ocak

47 mm

48 mm

5 mm

Gazlı ocak

30 mm

38 mm

5 mm

Elektrikli ocak

27 mm

30 mm

2 mm
