- 11 -

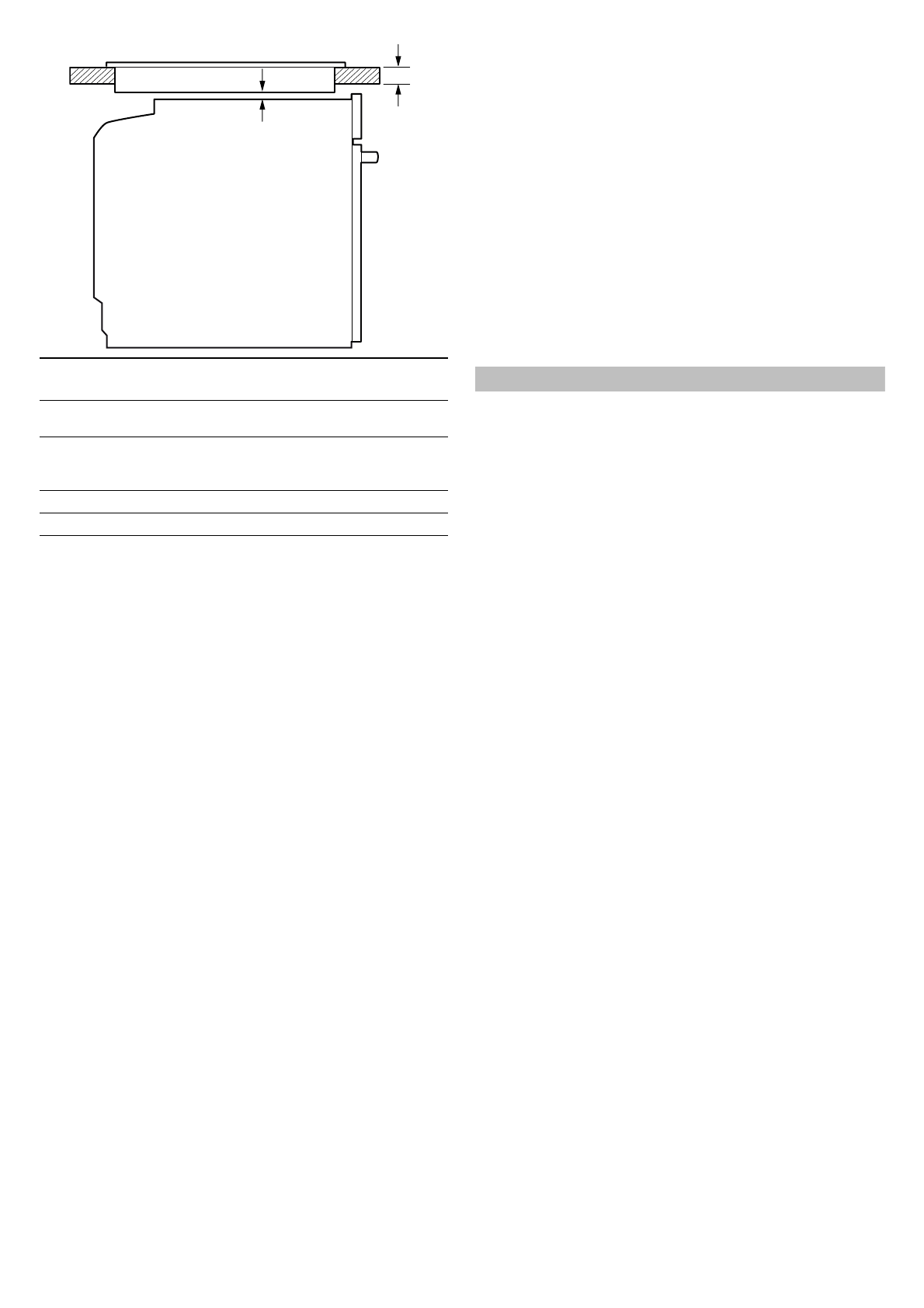

Sulla base della distanza minima necessaria

b

 risulta lo spessore

minimo del piano di lavoro

a

.

Rispettare le istruzioni per il montaggio del piano cottura.

Apparecchio in un mobile alto - Figura 3

Per la ventilazione dell'apparecchio occorre una fessura di

ventilazione nel ripiano intermedio.
Se oltre ai pannelli posteriori dell'elemento un mobile alto ha un

ulteriore pannello posteriore, quest'ultimo deve essere rimosso.
Montare l'apparecchio a un'altezza tale da poter prelevare gli

accessori senza problemi.

Montaggio angolare - Figura 4

Per permettere l'apertura della porta, tenere conto della misura del

montaggio angolare

C

. La misura

D

 dipende dallo spessore del

frontale del mobile sotto la maniglia.

Collegamento elettrico dell'apparecchio

L'apparecchio appartiene alla classe di protezione I ed  è in grado

di funzionare solo se dotato di un conduttore di terra.
La protezione avviene secondo l'indicazione di potenza  sulla

targhetta di identificazione e nel rispetto delle disposizioni locali.
Durante tutte le operazioni di montaggio l'apparecchio deve

essere senza  tensione.
Allacciare l'apparecchio esclusivamente mediante il cavo fornito in

dotazione. Collegare il cavo di alimentazione alla parte posteriore

dell'apparecchio (clic!).
È possibile richiedere presso il servizio di assistenza tecnica un

cavo di alimentazione di 3,0 m.
Sostituire il cavo di alimentazione unicamente con un cavo

originale disponibile presso il servizio di assistenza tecnica.
La protezione da contatto deve essere garantita tramite il

montaggio.

Cavo di collegamento con spina con sistema di contatto di

protezione

L'apparecchio può essere collegato solamente a una presa con

messa a terra installata secondo le istruzioni.
Se dopo il montaggio la spina non è più raggiungibile, durante la

posa fissa dell'installazione elettrica, prevedere un dispositivo di

separazione nelle fasi seguenti alla determinazione

dell'allestimento.

Cavo di collegamento senza spina con sistema di contatto di

protezione

L'allacciamento dell'apparecchio può essere effettuato solo da un

tecnico autorizzato.
Durante la posa fissa dell'installazione elettrica, è da prevedere un

dispositivo di separazione nelle fasi conformemente alle

disposizioni dell'allestimento. Nella presa di collegamento,

individuare un conduttore di fase e uno neutro (“zero”). Un

allacciamento scorretto dell'apparecchio può comportarne il

danneggiamento.
Attenersi sempre allo schema di allacciamento. Per la tensione,

vedere la targhetta di identificazione. Collegare i fili del cavo di

collegamento alla rete elettrica rispettando i colori: verde giallo=

conduttore di terra

<

, blu = (zero) conduttore neutro, marrone =

fase (conduttore esterno).

Fissaggio dell'apparecchio - Figura 5

1.

Inserire l'apparecchio fino in fondo e centrarlo.

2.

Fissare l'apparecchio con le viti.

Non chiudere lo spazio tra il piano di lavoro e l'apparecchio con

ulteriori listelli.
Sulle pareti laterali del mobile non deve essere collocato alcun

listello di isolamento termico.

Smontaggio

1.

Scollegare l'apparecchio.

2.

Svitare le viti di fissaggio.

3.

Sollevare leggermente l'apparecchio ed estrarlo completamente

nl

é

 Installatievoorschrift

Belangrijke aanwijzingen - Afb. 1

■

Veilig gebruik is alleen gegarandeerd bij een deskundige inbouw

volgens deze montagehandleiding. De monteur is aansprakelijk

voor schade als gevolg van een verkeerde inbouw.

■

Controleer het apparaat na het uitpakken. Niet aansluiten in

geval van transportschade.

■

Bij de inbouw van accessoires dient u zich te houden aan de

beschrijving in de montagebladen.

■

Voor het eerste gebruik verpakkingsmateriaal en plakfolie

verwijderen uit de binnenruimte en van de deur.

■

Inbouwmeubels dienen bestand te zijn tegen een temperatuur

van maximaal 90 °C, aangrenzende voorzijden van meubels

tegen een temperatuur van maximaal 65 °C.

■

Het apparaat niet inbouwen achter een decor- of meubeldeur.

Dan bestaat het risico van oververhitting.

■

Voer uitsnijdingswerkzaamheden aan het meubel uit voordat het

apparaat wordt geplaatst. Spanen verwijderen. Deze kunnen

invloed hebben op de werking van elektrische componenten.

■

Draag werkhandschoenen ter voorkoming van

snijwonden.Onderdelen die tijdens de montage toegankelijk zijn,

kunnen scherpe randen hebben.

■

De contactdoos van het apparaat dient zich in het gebied van

het gearceerde vlak

A

 of buiten de inbouwruimte te bevinden.

■

Niet bevestigde meubels met een gebruikelijke, in de handel

verkrijgbare haak

B

 aan de wand bevestigen.

■

Maataanduidingen van de afbeeldingen in mm.

:

Dragers van elektronische implantaten!

Het apparaat kan permanentmagneten bevatten die elektronische

implantaten, zoals pacemakers of insulinepompen, kunnen

beïnvloeden. Houd daarom bij de montage een afstand van

minstens 10 cm tot elektronische implantaten aan.

Apparaat onder werkblad - Afb. 2

Met het oog op de luchttoevoer van het apparaat dient het

tussenschot te beschikken over een ventilatie-opening.
Werkblad bevestigen op het inbouwmeubel.
Wordt het apparaat onder een kookplaat ingebouwd, dan moeten

de volgende minimale afmetingen in acht worden genomen

(eventueel inclusief onderbouw):

Tipo di piano cottu

-

ra

a
rialzato

a
a filo

b

Piano cottura a indu

-

zione

37 mm

38 mm

5 mm

Piano cottura con
sistema a induzione

sull'intera superficie

47 mm

48 mm

5 mm

Piano cottura a gas

30 mm

38 mm

5 mm

Piano cottura elettrico 27 mm

30 mm

2 mm

D

E
