- 13 -

Pga. den nødvendige minsteavstanden

b

 blir minstestyrken på

benkeplaten

a

.

Følg monteringsanvisningen for platetoppen.

Apparat i høyskap - figur 3

For at apparatet skal kunne utluftes må mellomplatene ha

utskårede lufteåpninger.
Når høyskapet i tillegg til elementbakveggene har enda en

bakvegg, må denne fjernes.
Apparatet må bygges inn slik at tilbehøret kan tas ut uten

problemer.

Innbygging i hjørner – figur 4

For at apparatdøren skal kunne åpnes, må det tas hensyn til

målene

C

 ved innbygging i hjørner. Målet

D

 er avhengig av

tykkelsen på elementfronten under håndtaket.

Koble apparatet til strøm

Apparatet er i samsvar med beskyttelsesklasse I og må bare

kobles til en jordet stikkontakt.
Apparatet må sikres i henhold til opplysningene på typeskiltet og

lokale forskrifter.
Ved alt monteringsarbeid må apparatet være spenningsløst.
Apparatet skal bare kobles til med den medfølgende

tilkoblingsledningen. Sett i tilkoblingsledningen på baksiden av

apparatet (klikk!).
Tilkoblingsledning på 3,0 m kan fås hos kundeservice.
Tilkoblingsledningen må bare erstattes av en originalledning som

fås hos kundeservice.
Monteringen må ikke innskrenke berøringsbeskyttelsen.

Tilkoblingsledning med jordet støpsel

Apparatet må bare kobles til en forskriftsmessig montert, jordet

stikkontakt.
Dersom støpselet ikke er tilgjengelig etter montering, må det i

henhold til regelverket være en skillebryter i fasene i den faste

elektriske installasjonen.

Tilkoblingsledning uten jordet støpsel

Apparatet må bare tilkobles av en godkjent fagperson.
I den faste elektriske installasjonen skal det i henhold til

regelverket være en skillebryter i fasene. Identifiser fase- og

nøytralleder ("nulleder") i stikkontakten. Apparatet kan bli ødelagt

ved feiltilkobling.
Tilkoblingen må skje iht. tilkoblingsskissen. Spenning, se typeskilt.

Lederne i tilkoblingsledningen må kobles til i samsvar med

fargekodingen: grønn-gul = jordledning

<

, blå = (null)

nøytralleder, brun = fase (ytterleder).

Festing av apparatet – figur 5

1.

Skyv apparatet helt inn, og midtstill det.

2.

Skru fast apparatet.

Glipen mellom arbeidsplaten og apparatet må ikke lukkes av

ekstra lister.
På sideveggene til ombyggingsskapet skal det ikke festes noen

varmebeskyttelseslister.

Utmontering

1.

Koble apparatet spenningsløst.

2.

Løsne festeskruene.

3.

Løft apparatet litt opp og trekk det helt ut

pl

ë

 Instrukcja montażu

Ważne wskazówki - rys. 1

■

Tylko montaż wykonany zgodnie z niniejszą instrukcją montażu

gwarantuje bezpieczną eksploatację urządzenia. Za szkody

powstałe w wyniku niewłaściwego montażu odpowiada monter.

■

Po rozpakowaniu należy sprawdzić stan urządzenia. Nie

podłączać, jeśli urządzenie zostało uszkodzone podczas

transportu.

■

Przestrzegać wskazówek podanych na kartach dotyczących

montażu elementów wyposażenia.

■

Przed uruchomieniem usunąć z komory piekarnika oraz z drzwi

materiały opakowaniowe i folie klejące.

■

Meble do zabudowy muszą być odporne na temperaturę do

90°C, a przylegające do urządzenia fronty mebli do 65°C.

■

Nie montować urządzenia za drzwiami dekoracyjnymi ani za

drzwiami mebla. Istnieje ryzyko przegrzania.

■

Meble należy docinać przed wstawieniem urządzenia. Usunąć

wióry. Mogą one zakłócać funkcjonowanie elementów

elektrycznych.

■

Należy nosić rękawice ochronne, chroniące przed

skaleczeniem. Elementy, które są dostępne podczas montażu,

mogą mieć ostre krawędzie.

■

Gniazdo przyłączeniowe urządzenia musi znajdować się w

zakreskowanym obszarze

A

 lub poza obszarem zabudowy.

■

Meble, które nie są przymocowane, należy przytwierdzić do

ściany przy pomocy kątownika

B

.

■

Wymiary na rysunkach podane są w mm.

:

Użytkownicy implantów elektronicznych!

Urządzenie może zawierać magnesy trwałe, które mogą mieć

wpływ na działanie implantów elektronicznych, np. rozruszników

serca lub pomp insulinowych. Dlatego podczas montażu należy

zachować odległość co najmniej 10 cm od implantów

elektronicznych.

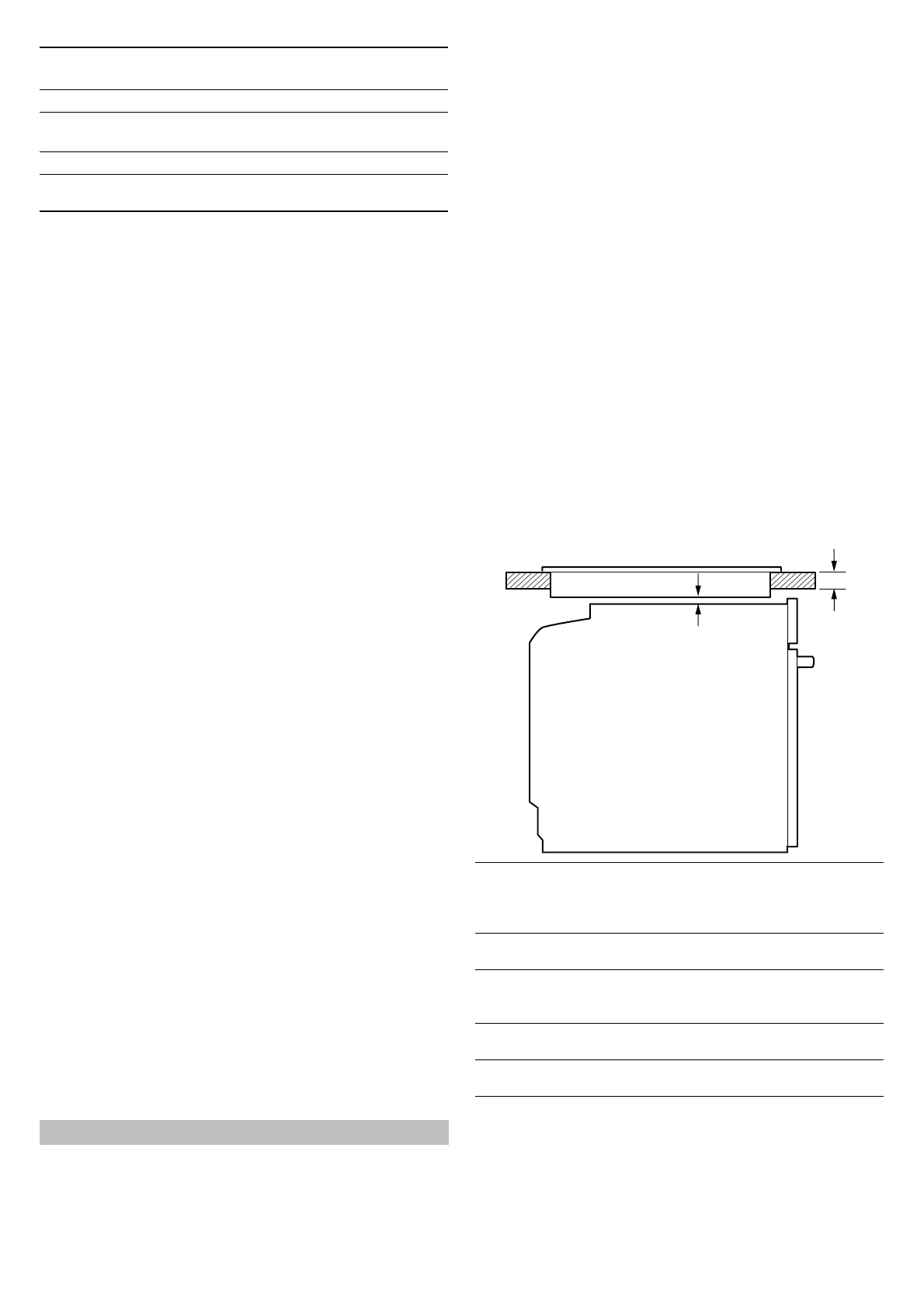

Urządzenie pod blatem roboczym - rys. 2

W celu zapewnienia wentylacji urządzenia w płycie

przegradzającej musi być otwór wentylacyjny.
Przymocować blat roboczy do mebli.
W przypadku montażu urządzenia pod płytą grzewczą należy

uwzględnić poniższe wymiary minimalne (w tym ewentualną

konstrukcję nośną):

Na podstawie wymaganej wartości minimalnego odstępu

b

określana jest minimalna grubość blatu roboczego

a

.

Przestrzegać instrukcji montażu płyty grzewczej.

Urządzenie w szafce wysokiej - rys. 3

W celu zapewnienia wentylacji urządzenia w płytach

przegradzających musi być otwór wentylacyjny.
Jeżeli szafka wysoka posiada oprócz tylnych ścianek modułowych

dodatkową ściankę tylną, musi ona znajdować się w odpowiedniej

odległości.

Type platetopp

a
tradisjonell

a
plano

b

Induksjonstopp

37 mm

38 mm

5 mm

Sonefri
induksjonstopp

47 mm

48 mm

5 mm

Gasstopp

30 mm

38 mm

5 mm

Glasskeramisk plate

-

topp

27 mm

30 mm

2 mm

Rodzaj płyty grzew

-

czej

a
nakładana

na blat

a
montowana na

równi z po

-

wierzchnią blatu

b

indukcyjna płyta

grzewcza

37 mm

38 mm

5 mm

pełnopowierzchniowa
indukcyjna płyta

grzewcza

47 mm

48 mm

5 mm

gazowa płyta

grzewcza

30 mm

38 mm

5 mm

elektryczna płyta

grzewcza

27 mm

30 mm

2 mm

D

E
