Polaris SPORTSMAN 570 EFI Forest EPS white 2014 - инструкции и руководства

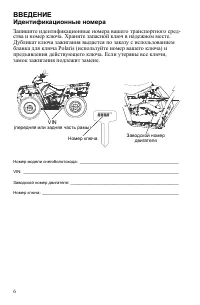

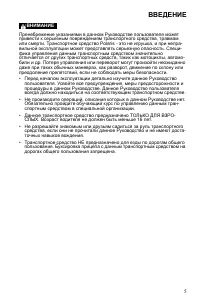

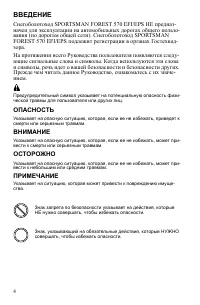

6 ВВЕДЕНИЕ Идентификационные номера Запишите идентификационные номера вашего транспортного сред- ства и номер ключа. Храните запасной ключ в надежном месте. Дубликат ключа зажигания выдается по заказу с использованием бланка для ключа Polaris (используйте номер вашего ключа) и предъявления действующ...

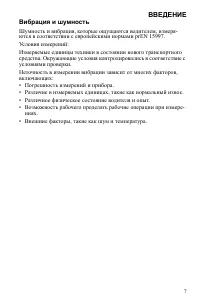

7 ВВЕДЕНИЕ Вибрация и шумность Шумность и вибрация, которые ощущаются водителем, измеря- ются в соответствии с европейскими нормами prEN 15997.Условия измерений:Измеряемые единицы техники в состоянии нового транспортного средства. Окружающие условия контролировались в соответствие с условиями провер...

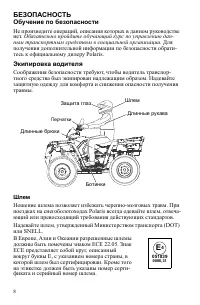

8 БЕЗОПАСНОСТЬ Обучение по безопасности Не производите операций, описания которых в данном руководстве нет. Обязательно пройдите обучающий курс по управлению дан - ным транспортным средством в специальной организации . Для получения дополнительной информации по безопасности обрати- тесь к официально...

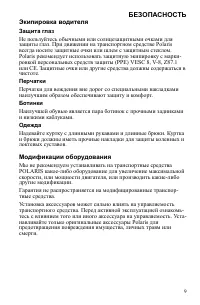

9 БЕЗОПАСНОСТЬ Экипировка водителя Защита глаз Не пользуйтесь обычными или солнцезащитными очками для защиты глаз. При движении на транспортном средстве Polaris всегда носите защитные очки или шлем с защитным стеклом. Polaris рекомендует использовать защитную экипировку с марки- ровкой персональных ...

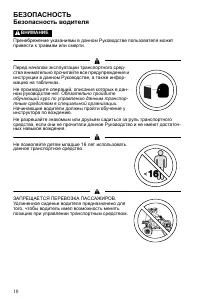

10 БЕЗОПАСНОСТЬ Безопасность водителя Пренебрежение указаниями в данном Руководстве пользователя может привести к травмам или смерти. Перед началом эксплуатации транспортного сред- ства внимательно прочитайте все предупреждения и инструкции в данном Руководстве, а также инфор- мацию на табличках.Не ...

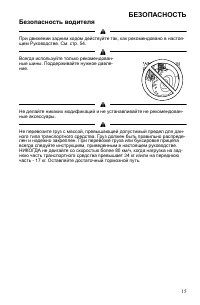

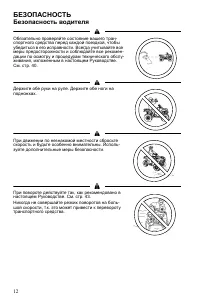

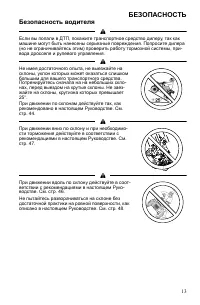

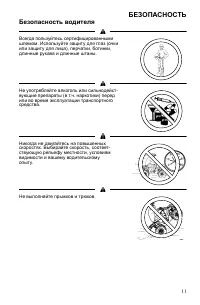

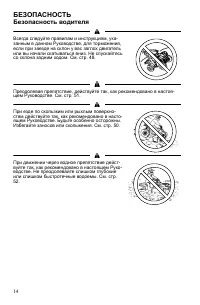

15 БЕЗОПАСНОСТЬ Безопасность водителя При движении задним ходом действуйте так, как рекомендовано в настоя- щем Руководстве. См. стр. 54. Всегда используйте только рекомендован- ные шины. Поддерживайте нужное давле- ние. Не делайте никаких модификаций и не устанавливайте не рекомендован- ные аксессу...

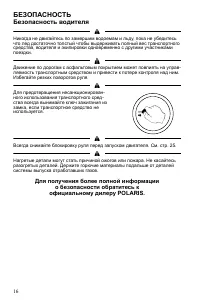

16 БЕЗОПАСНОСТЬ Безопасность водителя Никогда не двигайтесь по замершим водоемам и льду, пока не убедитесь что лед достаточно толстый чтобы выдерживать полный вес транспортного средства, водителя и экипировки одновременно с другими участниками поездки. Движение по дорогам с асфальтовым покрытием мож...

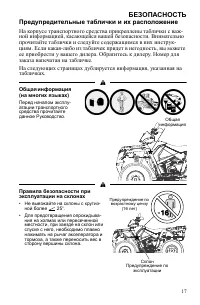

17 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположение На корпусе транспортного средства прикреплены таблички с важ- ной информацией, касающейся вашей безопасности. Внимательно прочитайте таблички и следуйте содержащимся в них инструк- циям. Если какая-либо из табличек придет в негодность, вы ...

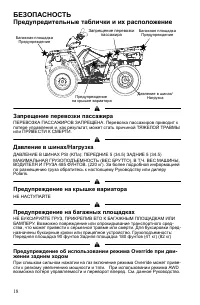

18 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположение Запрещение перевозки пассажира ПЕРЕВОЗКА ПАССАЖИРОВ ЗАПРЕЩЕНА. Перевозка пассажиров приводит к потере управления и, как результат, может стать причиной ТЯЖЕЛОЙ ТРАВМЫ или ПРИВЕСТИ К СМЕРТИ. Давление в шинах/Нагрузка ДАВЛЕНИЕ В ШИНАХ PSI (K...

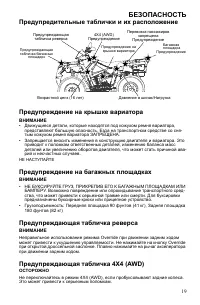

19 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположение Предупреждение на крышке вариатора ВНИМАНИЕ • Движущиеся детали, которые находятся под кожухом ремня вариатора, представляют большую опасность. Езда на транспортном средстве со сня- тым кожухом ремня вариатора ЗАПРЕЩЕНА. • Запрещается внос...

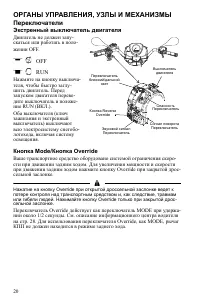

20 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Переключатели Экстренный выключатель двигателя Двигатель не должен запу- скаться или работать в поло-жении OFF. OFF RUN Нажмите на кнопку выключа- теля, чтобы быстро заглу- шить двигатель. Перед запуском двигателя переве- дите выключатель в положе- ние RUN (ВКЛ...

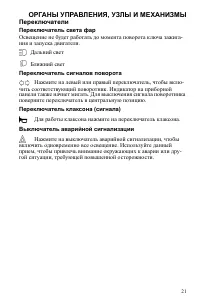

21 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Переключатели Переключатель света фар Освещение не будет работать до момента поворота ключа зажига- ния и запуска двигателя. Дальний свет Ближний свет Переключатель сигналов поворота Нажмите на левый или правый переключатель, чтобы вклю- чить соответствующий по...

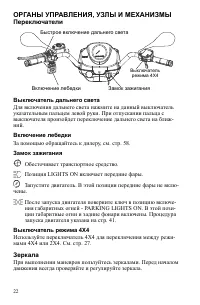

22 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Переключатели Выключатель дальнего света Для включения дальнего света нажмите на данный выключатель указательным пальцем левой руки. При отпускании пальца с выключателя произойдет переключение дальнего света на ближ- ний. Включение лебедки За помощью обращайтес...

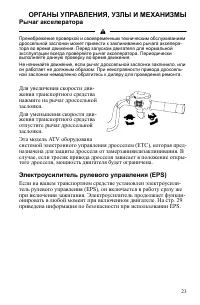

23 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Рычаг акселератора Пренебрежение проверкой и своевременным техническим обслуживанием дроссельной заслонки может привести к заклиниванию рычага акселера- тора во время движения. Перед запуском двигателя для нормальной эксплуатации всегда проверяйте рычаг акселер...

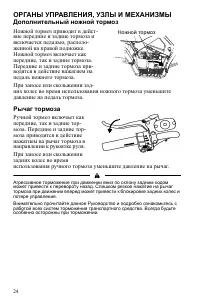

24 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Дополнительный ножной тормоз Ножной тормоз приводит в дейст- вие передние и задние тормоза и включается педалью, располо- женной на правой подножке. Ножной тормоз включает как передние, так и задние тормоза. Передние и задние тормоза при- водятся в действие наж...

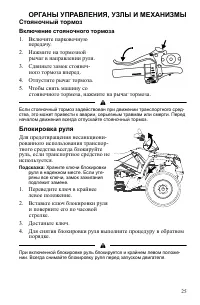

25 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Стояночный тормоз Включение стояночного тормоза 1. Включите парковочную передачу. 2. Нажмите на тормозной рычаг в направлении руля. 3. Сдвиньте замок стояноч- ного тормоза вперед. 4. Отпустите рычаг тормоза.5. Чтобы снять машину со стояночного тормоза, нажмите ...

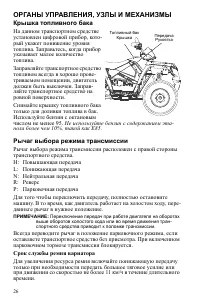

26 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Крышка топливного бака На данном транспортном средстве установлен цифровой прибор, кото- рый укажет понижение уровня топлива. Заправьтесь, когда прибор указывает малое количество топлива. Заправляйте транспортное средство топливом всегда в хорошо прове- триваем...

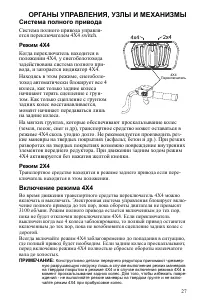

27 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Система полного привода Система полного привода управля- ется переключателем 4X4 switch. Режим 4X4 Когда переключатель находится в положении 4X4, у снегоболотохода задействована система полного при- вода, и загорается индикатор 4X4.Находясь в этом режиме, снего...

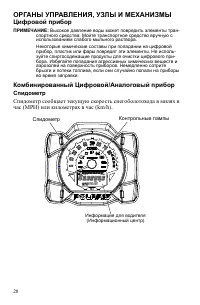

28 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор ПРИМЕЧАНИЕ: Высокое давление воды может повредить элементы тран- спортного средства. Мойте транспортное средство вручную с использованием слабого мыльного раствора.Некоторые химические составы при попадании на цифровой прибор, пластик или фары п...

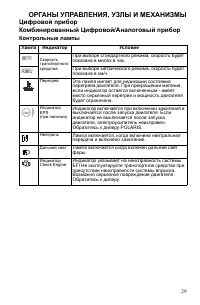

29 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборКомбинированный Цифровой/Аналоговый прибор Контрольные лампы Лампа Индикатор Условие Скорость транспортного средства При выборе стандартного режима, скорость будет показана в милях в час.При выборе метрического режима, скорость будет показана в к...

30 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборКомбинированный Цифровой/Аналоговый прибор Информационный центр Информационный дисплей расположен в центральной части циф- рового прибора. Все сегменты информационного центра вклю- чаться на несколько секунд при включении зажигания. В случае, есл...

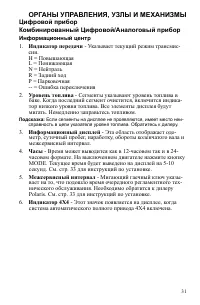

31 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборКомбинированный Цифровой/Аналоговый прибор Информационный центр 1. Индикатор передачи - Указывает текущий режим трансмис- сии. H = Повышающая L = Понижающая N = Нейтраль R = Задний ход P = Парковочная -- = Ошибка переключения 2. Уровень топлива -...

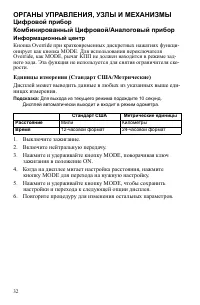

32 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборКомбинированный Цифровой/Аналоговый прибор Информационный центр Кнопка Override при кратковременных дискретных нажатиях функци- онирует как кнопка MODE. Для использования переключателя Override, как MODE, рычаг КПП не должен находится в режиме за...

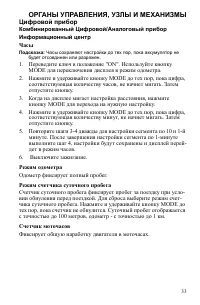

33 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Комбинированный Цифровой/Аналоговый приборИнформационный центр Часы Подсказка: Часы сохраняют настройки до тех пор, пока аккумулятор не будет отсоединен или разряжен. 1. Переведите ключ в положение "ON". Используйте кнопку MODE для перек...

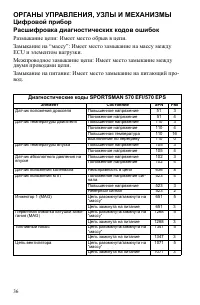

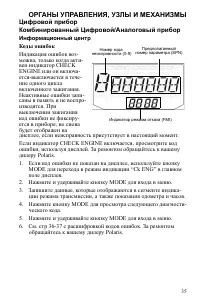

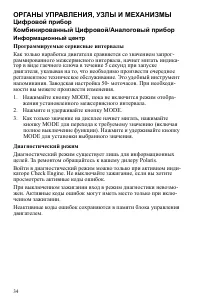

36 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборРасшифровка диагностических кодов ошибок Размыкание цепи: Имеет место обрыв в цепи.Замыкание на “массу”: Имеет место замыкание на массу между ECU и элементом нагрузки.Межпроводное замыкание цепи: Имеет место замыкание между двумя проводами цепи.З...

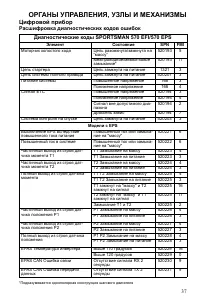

37 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Расшифровка диагностических кодов ошибок *Подразумевается однополярная конструкция шагового двигателя Диагностические коды SPORTSMAN 570 EFI/570 EPS Элемент Состояние SPN FMI Моторчик холостого хода Цепь разомкнута/замкнута на “массу” 520193 5 М...

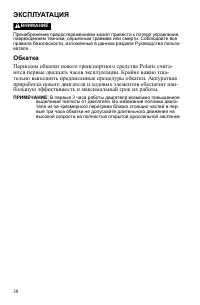

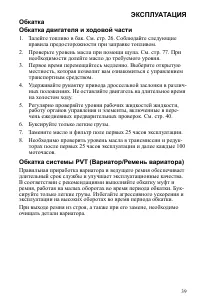

38 ЭКСПЛУАТАЦИЯ Пренебрежение предостережениями может привести к потере управления, повреждениям техники, серьезным травмам или смерти. Соблюдайте все правила безопасности, изложенные в данном разделе Руководства пользо- вателя. Обкатка Периодом обкатки нового транспортного средства Polaris счита- ю...

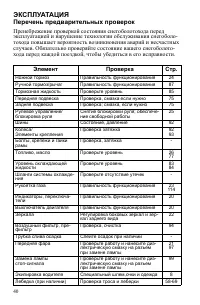

40 ЭКСПЛУАТАЦИЯ Перечень предварительных проверок Пренебрежение проверкой состояния снегоболотохода перед эксплуатацией и нарушение технологии обслуживания снегоболо- тохода повышает вероятность возникновения аварий и несчастных случаев. Обязательно проверяйте состояние вашего снегоболото- хода пере...

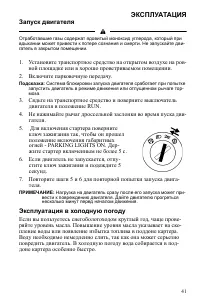

41 ЭКСПЛУАТАЦИЯ Запуск двигателя Отработавшие газы содержат ядовитый моноксид углерода, который при вдыхании может привести к потере сознания и смерти. Не запускайте дви- гатель в закрытом помещении. 1. Установите транспортное средство на открытом воздухе на ров- ной площадке или в хорошо проветрива...

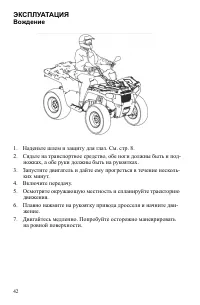

42 ЭКСПЛУАТАЦИЯ Вождение 1. Наденьте шлем и защиту для глаз. См. стр. 8.2. Сядьте на транспортное средство, обе ноги должны быть н под- ножках, а обе руки должны быть на рукоятках. 3. Запустите двигатель и дайте ему прогреться в течение несколь- ких минут. 4. Включите передачу.5. Осмотрите окружающу...

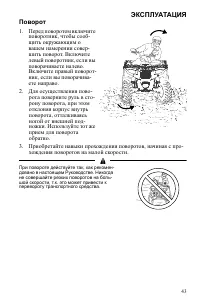

43 ЭКСПЛУАТАЦИЯ Поворот 1. Перед поворотом включите поворотник, чтобы сооб- щить окружающим о вашем намерении совер- шить поворот. Включите левый поворотник, если вы поворачиваете налево. Включите правый поворот- ник, если вы поворачива- ете направо. 2. Для осуществления пово- рота поверните руль в ...

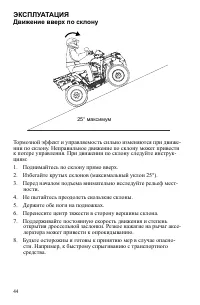

44 ЭКСПЛУАТАЦИЯ Движение вверх по склону Тормозной эффект и управляемость сильно изменяются при движе- нии по склону. Неправильное движение по склону может привести к потере управления. При движении по склону следуйте инструк- циям:1. Поднимайтесь по склону прямо вверх.2. Избегайте крутых склонов (м...

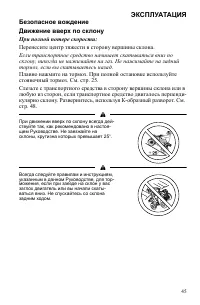

45 ЭКСПЛУАТАЦИЯ Безопасное вождениеДвижение вверх по склону При полной потере скорости : Перенесите центр тяжести в сторону вершины склона. Если транспортное средство начинает скатываться вниз по склону , никогда не нажимайте на газ . Не нажимайте на задний тормоз , если вы скатываетесь назад . Плав...

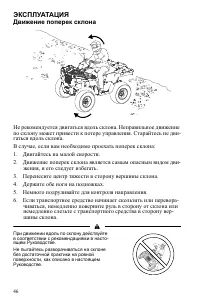

46 ЭКСПЛУАТАЦИЯ Движение поперек склона Не рекомендуется двигаться вдоль склона. Неправильное движение по склону может привести к потере управления. Старайтесь не дви- гаться вдоль склона.В случае, если вам необходимо проехать поперек склона:1. Двигайтесь на малой скорости.2. Движение поперек склона...

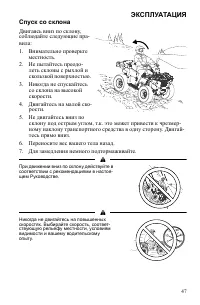

47 ЭКСПЛУАТАЦИЯ Спуск со склона Двигаясь вниз по склону, соблюдайте следующие пра- вила:1. Внимательно проверьте местность. 2. Не пытайтесь преодо- леть склоны с рыхлой и скользкой поверхностью. 3. Никогда не спускайтесь со склона на высокой скорости. 4. Двигайтесь на малой ско- рости. 5. Не двигайт...

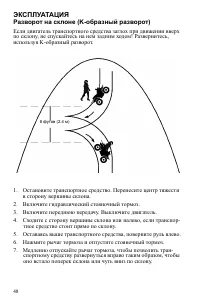

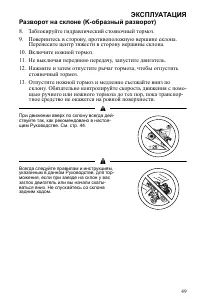

49 ЭКСПЛУАТАЦИЯ Разворот на склоне (K-образный разворот) 8. Заблокируйте гидравлический стояночный тормоз. 9. Повернитесь в сторону, противоположную вершине склона. Перенесите центр тяжести в сторону вершины склона. 10. Включите ножной тормоз.11. Не выключая переднюю передачу, запустите двигатель.12...

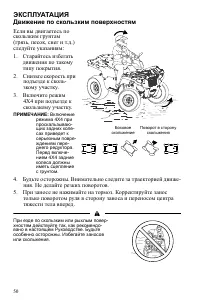

50 ЭКСПЛУАТАЦИЯ Движение по скользким поверхностям Если вы двигаетесь по скользким грунтам (грязь, песок, снег и т.д.) следуйте указаниям:1. Старайтесь избегать движения по такому типу покрытия. 2. Снизьте скорость при подъезде к сколь- зкому участку. 3. Включите режим 4X4 при подъезде к скользкому ...

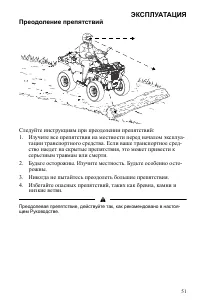

51 ЭКСПЛУАТАЦИЯ Преодоление препятствий Следуйте инструкциям при преодолении препятствий:1. Изучите все препятствия на местности перед началом эксплуа- тации транспортного средства. Если ваше транспортное сред- ство наедет на скрытые препятствия, это может привести к серьезным травмам или смерти. 2....

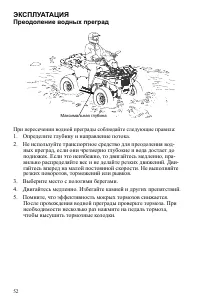

52 ЭКСПЛУАТАЦИЯ Преодоление водных преград При пересечении водной преграды соблюдайте следующие правила:1. Определите глубину и направление потока.2. Не используйте транспортное средство для преодоления вод- ных преград, если они чрезмерно глубокие и вода достает до подножек. Если это неизбежно, то ...

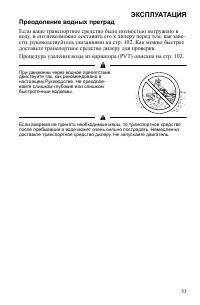

53 ЭКСПЛУАТАЦИЯ Преодоление водных преград Если ваше транспортное средство было полностью погружено в воду, и его невозможно доставить его к дилеру перед тем, как заве- сти, руководствуйтесь указаниями на стр. 102. Как можно быстрее доставьте транспортное средство дилеру для проверки.Процедура удале...

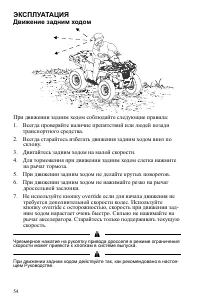

54 ЭКСПЛУАТАЦИЯ Движение задним ходом При движении задним ходом соблюдайте следующие правила:1. Всегда проверяйте наличие препятствий или людей позади транспортного средства. 2. Всегда старайтесь избегать движения задним ходом вниз по склону. 3. Двигайтесь задним ходом на малой скорости.4. Для тормо...

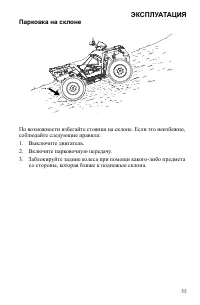

55 ЭКСПЛУАТАЦИЯ Парковка на склоне По возможности избегайте стоянки на склоне. Если это неизбежно, соблюдайте следующие правила:1. Выключите двигатель.2. Включите парковочную передачу.3. Заблокируйте задние колеса при помощи какого-либо предмета со стороны, которая ближе к подножью склона.

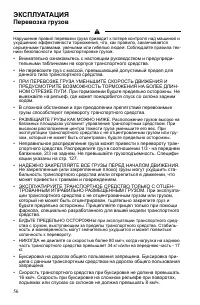

56 ЭКСПЛУАТАЦИЯ Перевозка грузов Нарушение правил перевозки груза приводит к потере контроля над машиной и ухудшению эффективности торможения, что, как правило, заканчивается серьезными травмами, увечьями или гибелью людей. Соблюдайте правила тех- ники безопасности при транспортировке грузов: • Вним...

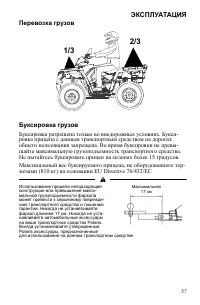

57 ЭКСПЛУАТАЦИЯ Перевозка грузов Буксировка грузов Буксировка разрешена только во внедорожных условиях. Букси- ровка прицепа с данным транспортным средством на дорогах общего пользования запрещена. Во время буксировки не превы- шайте максимальную грузоподъемность транспортного средства. Не пытайтесь...

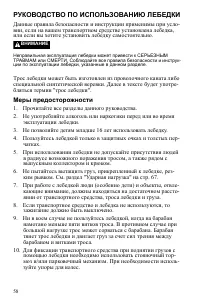

58 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Данные правила безопасности и инструкции применимы при усло- вии, если на вашем транспортном средстве установлена лебедка, или если вы хотите установить лебедку самостоятельно. Неправильная эксплуатация лебедки может привести к СЕРЬЕЗНЫМ ТРАВМАМ или СМЕРТИ. Со...

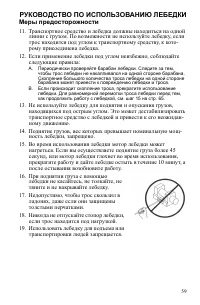

59 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Меры предосторожности 11. Транспортное средство и лебедка должны находиться на одной линии с грузом. По возможности не используйте лебедку, если трос находится под углом к транспортному средству, к кото- рому присоединена лебедка. 12. Если применение лебедки п...

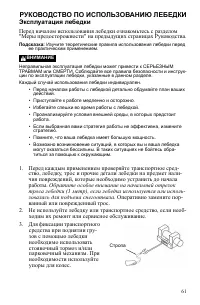

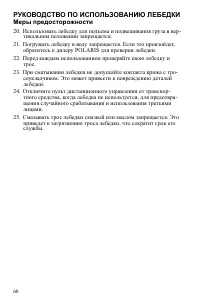

61 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Эксплуатация лебедки Перед началом использования лебедки ознакомьтесь с разделом "Меры предосторожности" на предыдущих страницах Руководства. Подсказка: Изучите теоретические правила использования лебедки перед ее практическим применением. Неправильная...

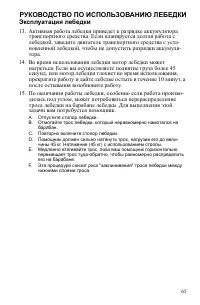

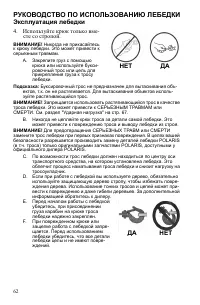

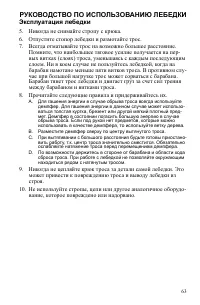

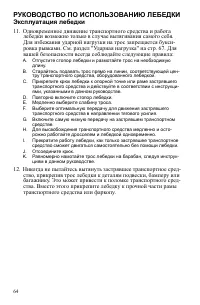

65 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Эксплуатация лебедки 13. Активная работа лебедки приведет к разрядке аккумулятора транспортного средства. Если планируется долгая работа с лебедкой, заведите двигатель транспортного средства с уста- новленной лебедкой, чтобы не допустить разрядки аккумуля- тор...

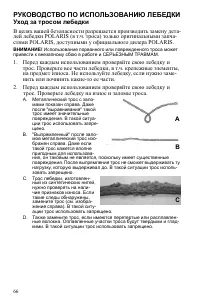

66 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Уход за тросом лебедки В целях вашей безопасности разрешается производить замену дета- лей лебедки POLARIS (в т.ч. троса) только оригинальными запча- стями POLARIS, доступными у официального дилера POLARIS. ВНИМАНИЕ! Использование порванного или поврежденного ...

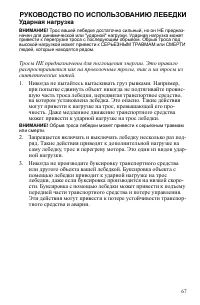

67 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Ударная нагрузка ВНИМАНИЕ! Трос вашей лебедке достаточно сильный, но он НЕ предназ- начен для динамической или "ударной" нагрузки. Ударная нагрузка может привести к перегрузке троса с последующим обрывом. Обрыв троса под высокой нагрузкой может привест...

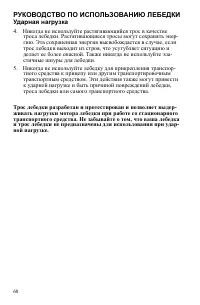

68 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Ударная нагрузка 4. Никогда не используйте растягивающийся трос в качестве троса лебедки. Растягивающиеся тросы могут сохранять энер- гию. Эта сохраненная энергия высвобождается в случае, если трос лебедки выходит из строя, что усугубляет ситуацию и делает ее ...

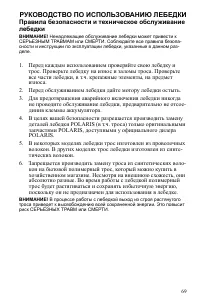

69 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Правила безопасности и техническое обслуживание лебедки ВНИМАНИЕ! Ненадлежащее обслуживание лебедки может привести к СЕРЬЕЗНЫМ ТРАВМАМ или СМЕРТИ. Соблюдайте все правила безопа- сности и инструкции по эксплуатации лебедки, указанные в данном раз- деле. 1. Пере...

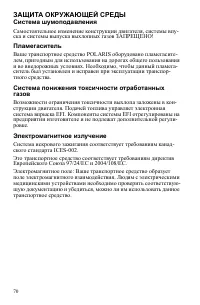

70 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ Система шумоподавления Самостоятельное изменение конструкции двигателя, системы впу- ска и системы выпуска выхлопных газов ЗАПРЕЩЕНО! Пламегаситель Ваше транспортное средство POLARIS оборудовано пламегасите- лем, пригодным для использования на дорогах общего пользования и ...

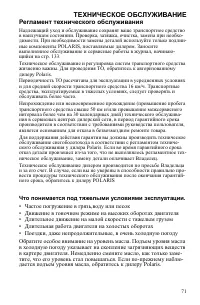

71 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регламент технического обслуживания Надлежащий уход и обслуживание сохранят ваше транспортное средство в наилучшем состоянии. Проверка, затяжка, очистка, замена при необхо- димости. При необходимости замены деталей используйте только подлин- ные компоненты POLARIS, постав...

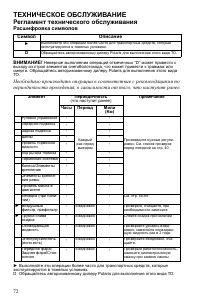

72 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регламент технического обслуживания Расшифровка символов ВНИМАНИЕ! Неверное выполнения операций отмеченных “D” может привести к выходу из строя элементов снегоболотохода, что может привести к травмам или смерти. Обращайтесь авторизованному дилеру Polaris для выполнения эт...

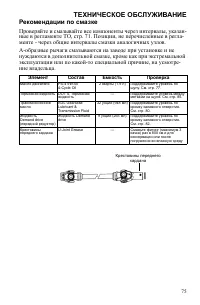

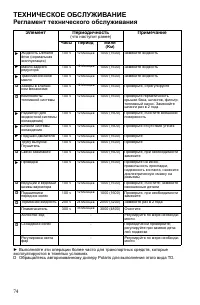

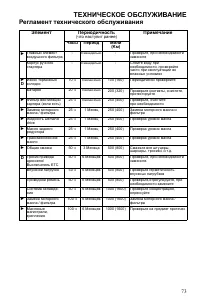

75 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Рекомендации по смазке Проверяйте и смазывайте все компоненты через интервалы, указан- ные в регламенте ТО, стр. 71. Позиции, не перечисленные в регла- менте - через общие интервалы смазки аналогичных узлов.А-образные рычаги смазываются на заводе при установке и не нуждаю...

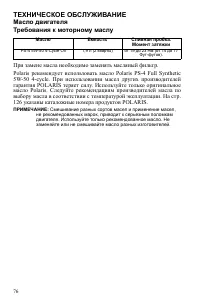

76 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателяТребования к моторному маслу При замене масла необходимо заменять масляный фильтр.Polaris рекомендует использовать масло Polaris PS-4 Full Synthetic 5W-50 4-cycle. При использовании масел других производителей гарантия POLARIS теряет силу. Используйте тольк...

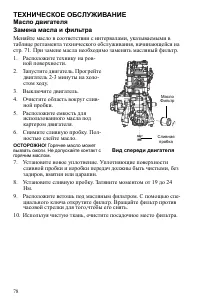

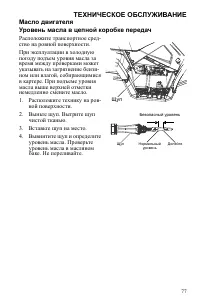

78 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателяЗамена масла и фильтра Меняйте масло в соответствии с интервалами, указываемыми в таблице регламента технического обслуживания, начинающейся на стр. 71. При замене масла необходимо заменять масляный фильтр.1. Расположите технику на ров- ной поверхности. 2. ...

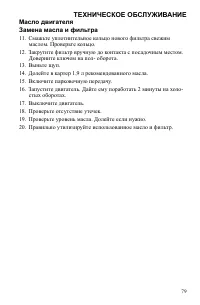

79 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателяЗамена масла и фильтра 11. Смажьте уплотнительное кольцо нового фильтра свежим маслом. Проверьте кольцо. 12. Закрутите фильтр вручную до контакта с посадочным местом. Доверните ключом на пол- оборота. 13. Выньте щуп.14. Долейте в картер 1,9 л рекомендованно...

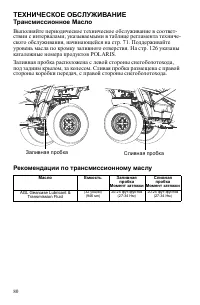

80 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Трансмиссионное Масло Выполняйте периодическое техническое обслуживание в соответ- ствии с интервалами, указываемыми в таблице регламента техниче- ского обслуживания, начинающейся на стр. 71. Поддерживайте уровень масла по кромку заливного отверстия. На стр. 126 указаны к...

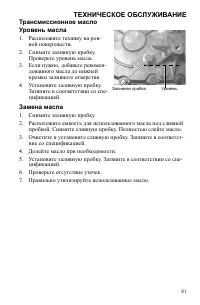

81 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Трансмиссионное маслоУровень масла 1. Расположите технику на ров- ной поверхности. 2. Снимите заливную пробку. Проверьте уровень масла. 3. Если нужно, добавьте рекомен- дованного масла до нижней кромки заливного отверстия. 4. Установите заливную пробку. Затяните в соответ...

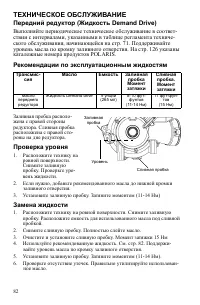

82 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Передний редуктор (Жидкость Demand Drive) Выполняйте периодическое техническое обслуживание в соответ- ствии с интервалами, указанными в таблице регламента техниче- ского обслуживания, начинающейся на стр. 71. Поддерживайте уровень масла по кромку заливного отверстия. На ...

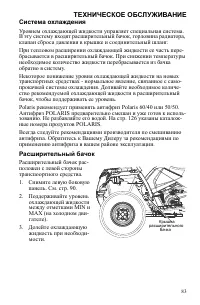

83 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система охлаждения Уровнем охлаждающей жидкости управляет специальная система. В эту систему входят расширительный бачок, горловина радиатора, клапан сброса давления в крышке и соединительный шланг.При тепловом расширении охлаждающей жидкости ее часть пере- брасывается в ...

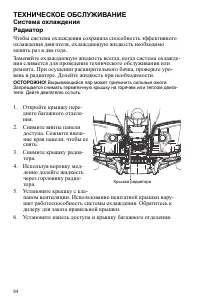

84 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система охлажденияРадиатор Чтобы система охлаждения сохраняла способность эффективного охлаждения двигателя, охлаждающую жидкость необходимо менять раз в два года.Заменяйте охлаждающую жидкость всегда, когда система охлажде- ния сливается для проведения технического обслу...

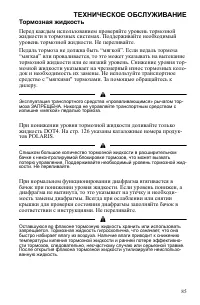

85 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Тормозная жидкость Перед каждым использованием проверяйте уровень тормозной жидкости в тормозных системах. Поддерживайте необходимый уровень тормозной жидкости. Не переливайте.Педаль тормоза не должна быть “мягкой”. Если педаль тормоза “мягкая” или проваливается, то это м...

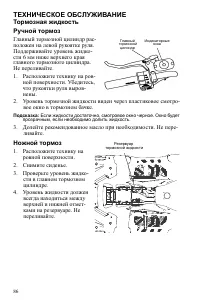

86 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Тормозная жидкостьРучной тормоз Главный тормозной цилиндр рас- положен на левой рукоятке руля. Поддерживайте уровень жидко- сти 6 мм ниже верхнего края главного тормозного цилиндра. Не переливайте.1. Расположите технику на ров- ной поверхности. Убедитесь, что рукоятки рул...

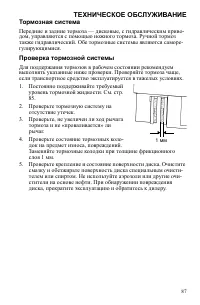

87 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Тормозная система Передние и задние тормоза — дисковые, с гидравлическим приво- дом, управляются с помощью ножного тормоза. Ручной тормоз также гидравлический. Обе тормозные системы являются саморе- гулирующимися. Проверка тормозной системы Для поддержания тормозов в рабо...

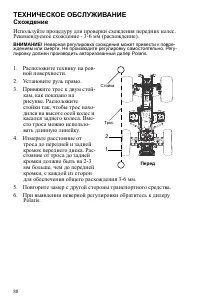

88 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Схождение Используйте процедуру для проверки схождения передних колес. Рекомендуемое схождение - 3-6 мм (расхождение). ВНИМАНИЕ! Неверная регулировка схождения может привести к повре- ждениям или смерти. Не производите регулировку самостоятельно. Регу- лировку должен прои...

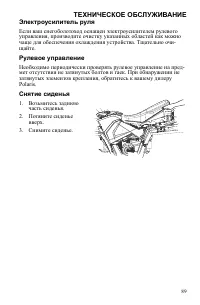

89 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Электроусилитель руля Если ваш снегоболотоход оснащен электроусилителем рулевого управления, производите очистку указанных областей как можно чаще для обеспечения охлаждения устройства. Тщательно очи- щайте. Рулевое управление Необходимо периодически проверять рулевое упр...

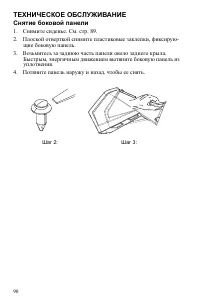

90 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Снятие боковой панели 1. Снимите сиденье. См. стр. 89.2. Плоской отверткой снимите пластиковые заклепки, фиксирую- щие боковую панель. 3. Возьмитесь за заднюю часть панели около заднего крыла. Быстрым, энергичным движением вытяните боковую панель из уплотнения. 4. Потянит...

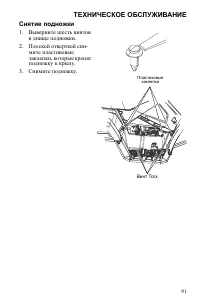

91 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Снятие подножки 1. Выверните шесть винтов в днище подножки. 2. Плоской отверткой сни- мите пластиковые заклепки, которые крепят подножку к крылу. 3. Снимите подножку. Винт Torx Пластиковые заклепки

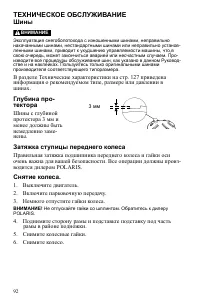

92 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Шины Эксплуатация снегоболотохода с изношенными шинами, неправильно накачанными шинами, нестандартными шинами или неправильно установ- ленными шинами, приводит к ухудшению управляемости машины, что,в свою очередь, может закончиться аварией или несчастным случаем. Про- изв...

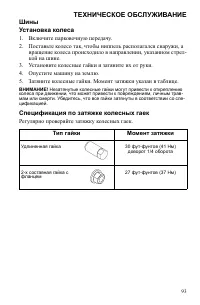

93 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ШиныУстановка колеса 1. Включите парковочную передачу.2. Поставьте колесо так, чтобы ниппель располагался снаружи, а вращение колеса происходило в направлении, указанном стрел- кой на шине. 3. Установите колесные гайки и затяните их от руки.4. Опустите машину на землю.5. ...

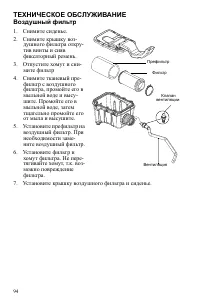

94 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Воздушный фильтр 1. Снимите сиденье.2. Снимите крышку воз- душного фильтра откру- тив винты и сняв фиксаторный ремень. 3. Отпустите хомут и сни- мите фильтр 4. Снимите тканевый пре- фильтр с воздушного фильтра, промойте его в мыльной воде и высу- шите. Промойте его в мыль...

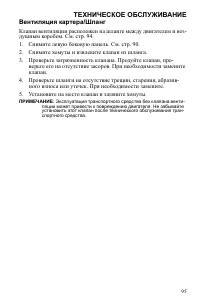

95 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Вентиляция картера/Шланг Клапан вентиляции расположен на шланге между двигателем и воз- душным коробом. См. стр. 94.1. Снимите левую боковую панель. См. стр. 90.2. Снимите хомуты и извлеките клапан из шланга.3. Проверьте загрязненность клапана. Продуйте клапан, про- верьт...

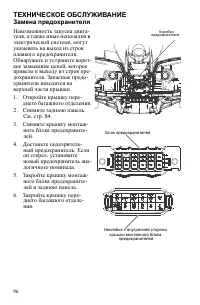

96 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Замена предохранителя Невозможность запуска двига- теля, а также иные неполадки в электрической системе, могут указывать на выход из строя плавкого предохранителя. Обнаружьте и устраните корот- кое замыкание цепей, которое привело к выходу из строя пре- дохранителя. Запас...

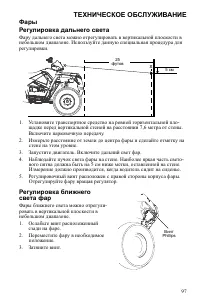

97 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФарыРегулировка дальнего света Фару дальнего света можно отрегулировать в вертикальной плоскости в небольшом диапазоне. Используйте данную специальная процедура для регулировки. 1. Установите транспортное средство на ровной горизонтальной пло- щадке перед вертикальной сте...

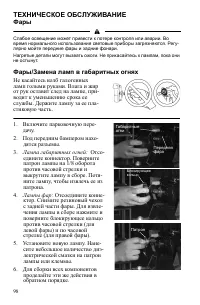

98 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Фары Слабое освещение может привести к потере контроля или аварии. Во время нормального использования световые приборы загрязняются. Регу- лярно мойте передние фары и задние фонари.Нагретые детали могут вызвать ожоги. Не прикасайтесь к лампам, пока они не остынут. Фары/За...

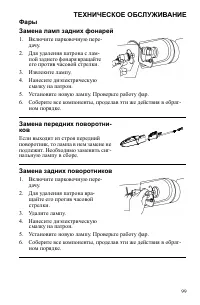

99 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФарыЗамена ламп задних фонарей 1. Включите парковочную пере- дачу. 2. Для удаления патрона с лам- пой заднего фонаря вращайте его против часовой стрелки. 3. Извлеките лампу.4. Нанесите диэлектрическую смазку на патрон. 5. Установите новую лампу. Проверьте работу фар.6. Со...

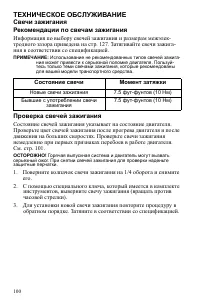

100 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Свечи зажиганияРекомендации по свечам зажигания Информация по выбору свечей зажигания и размерам межэлек- тродного зазора приведена на стр. 127. Затягивайте свечи зажига- ния в соответствии со спецификацией. ПРИМЕЧАНИЕ: Использование не рекомендованных типов свечей зажиг...

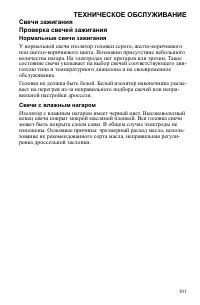

101 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Свечи зажиганияПроверка свечей зажигания Нормальные свечи зажигания У нормальной свечи изолятор головки серого, желто-коричневого или светло-коричневого цвета. Возможно присутствие небольшого количества нагара. На электродах нет прогаров или эрозии. Такое состояние свечи...

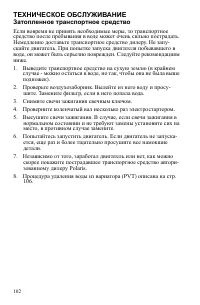

102 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Затопленное транспортное средство Если вовремя не принять необходимые меры, то транспортное средство после пребывания в воде может очень сильно пострадать. Немедленно доставьте транспортное средство дилеру. Не запу- скайте двигатель. При попытке запуска двигателя побывав...

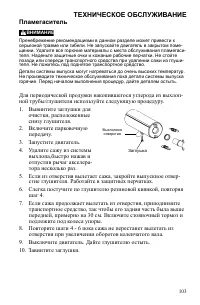

103 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Пламегаситель Пренебрежение рекомендациями в данном разделе может привести к серьезной травме или гибели. Не запускайте двигатель в закрытом поме- щении. Удалите все горючие материалы с места обслуживания пламегаси- теля. Наденьте защитные очки и кожаные рабочие перчатки...

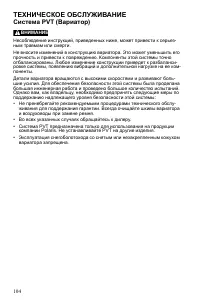

104 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система PVT (Вариатор) Несоблюдение инструкций, приведенных ниже, может привести к серьез- ным травмам или смерти.Не вносите изменений в конструкцию вариатора. Это может уменьшить его прочность и привести к повреждению. Компоненты этой системы точно отбалансированы. Любо...

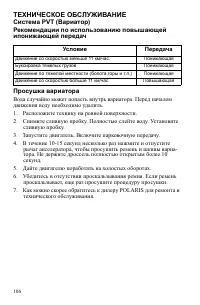

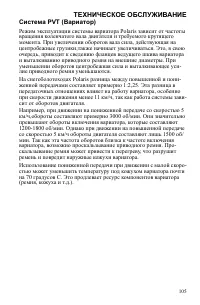

106 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система PVT (Вариатор)Рекомендации по использованию повышающей ипонижающей передач Просушка вариатора Вода случайно может попасть внутрь вариатора. Перед началом движения воду необходимо удалить.1. Расположите технику на ровной поверхности.2. Снимите сливную пробку. Полн...

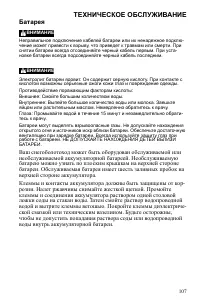

107 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Батарея Неправильное подключение кабелей батареи или их ненадежное подклю- чение может привести к взрыву, что приведет к травмам или смерти. При снятии батареи всегда отсоединяйте черный кабель первым. При уста- новке батареи всегда подсоединяйте черный кабель последним....

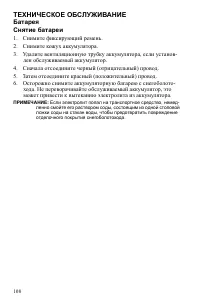

108 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяСнятие батареи 1. Снимите фиксирующий ремень.2. Снимите кожух аккумулятора.3. Удалите вентиляционную трубку аккумулятора, если установ- лен обслуживаемый аккумулятор. 4. Сначала отсоедините черный (отрицательный) провод.5. Затем отсоедините красный (положительный)...

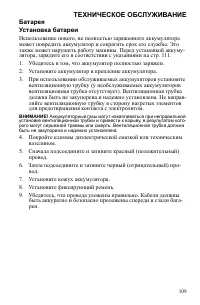

109 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяУстановка батареи Использование нового, не полностью заряженного аккумулятора может повредить аккумулятор и сократить срок его службы. Это также может нарушить работу машины. Перед установкой аккуму- лятора, зарядите его в соответствии с указаниями на стр. 111.1. ...

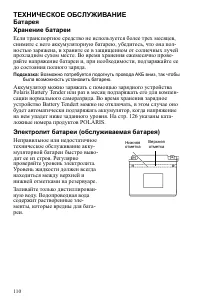

110 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяХранение батареи Если транспортное средство не используется более трех месяцев, снимите с него аккумуляторную батарею, убедитесь, что она пол- ностью заряжена, и храните ее в защищенном от солнечных лучей прохладном сухом месте. Во время хранения ежемесячно прове-...

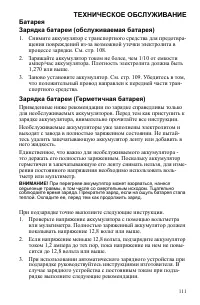

111 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяЗарядка батареи (обслуживаемая батарея) 1. Снимите аккумулятор с транспортного средства для предотвра- щения повреждений из-за возможной утечки электролита в процессе зарядки. См. стр. 108. 2. Заряжайте аккумулятор током не более, чем 1/10 от емкости ампер/час акк...

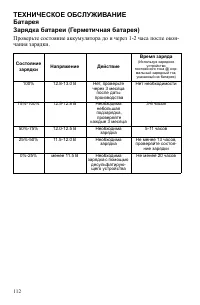

112 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяЗарядка батареи (Герметичная батарея) Проверьте состояние аккумулятора до и через 1-2 часа после окон- чания зарядки. Состояние зарядки Напряжение Действие Время заряда (Используя зарядное устройство постоянного тока @ нор- мальный зарядный ток, указанный на батар...

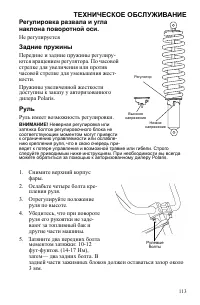

113 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регулировка развала и угла наклона поворотной оси. Не регулируется Задние пружины Передние и задние пружины регулиру- ются вращением регулятора. По часовой стрелке для увеличения или против часовой стрелке для уменьшения жест- кости.Пружины увеличенной жесткости доступны...

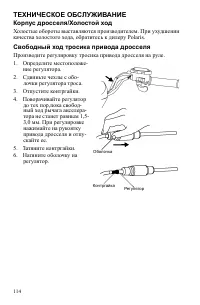

114 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Корпус дросселя/Холостой ход Холостые обороты выставляются производителем. При ухудшении качества холостого хода, обратитесь к дилеру Polaris. Свободный ход тросика привода дросселя Производите регулировку тросика привода дросселя на руле.1. Определите местоположе- ние р...

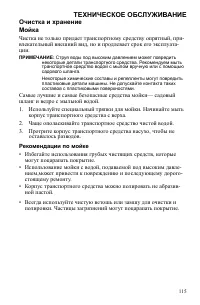

115 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеМойка Чистка не только придает транспортному средству опрятный, при- влекательный внешний вид, но и продлевает срок его эксплуата- ции. ПРИМЕЧАНИЕ: Струя воды под высоким давлением может повредить некоторые детали транспортного средства. Рекомендуем мыт...

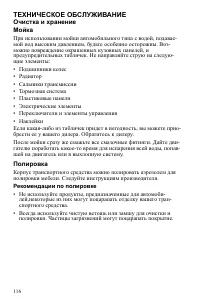

116 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеМойка При использовании мойки автомобильного типа с водой, подавае- мой под высоким давлением, будьте особенно осторожны. Воз- можно повреждение окрашенных кузовных панелей, и предупредительных табличек. Не направляйте струю на следую- щие элементы: • П...

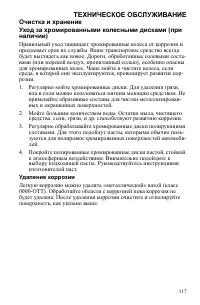

117 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеУход за хромированными колесными дисками (при наличии) Правильный уход защищает хромированные колеса от коррозии и продлевает срок их службы. Ваше транспортное средство всегда будет выглядеть как новое. Дороги, обработанные солевыми соста- вами (или мор...

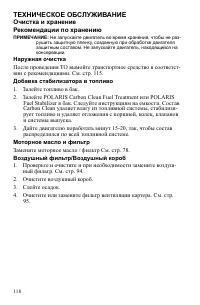

118 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеРекомендации по хранению ПРИМЕЧАНИЕ: Не запускайте двигатель во время хранения, чтобы не раз- рушить защитную пленку, созданную при обработке двигателя защитным составом. Не запускайте двигатель, находящийся на консервации. Наружная очистка После провед...

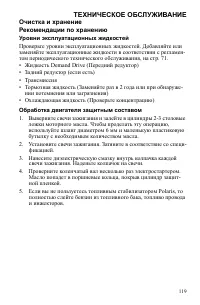

119 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеРекомендации по хранению Уровни эксплуатационных жидкостей Проверьте уровни эксплуатационных жидкостей. Добавляйте или заменяйте эксплуатационные жидкости в соответствии с регламен- том периодического технического обслуживания, на стр. 71.• Жидкость Dem...

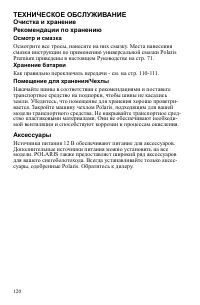

120 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеРекомендации по хранению Осмотр и смазка Осмотрите все тросы, нанесите на них смазку. Места нанесения смазки инструкции по применению универсальной смазки Polaris Premium приведены в настоящем Руководстве на стр. 71. Хранение батареи Как правильно перек...

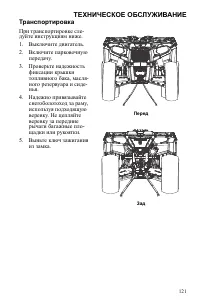

121 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Транспортировка При транспортировке сле- дуйте инструкциям ниже.1. Выключите двигатель.2. Включите парковочную передачу. 3. Проверьте надежность фиксации крышки топливного бака, масля- ного резервуара и сиде- нья. 4. Надежно привязывайте снегоболотоход за раму, используя...

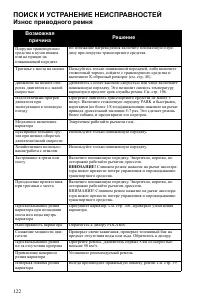

122 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Износ приводного ремня Возможная причина Решение Погрузка транспортного средства в кузов пикапа или на прицеп наповышающей передаче Во избежание нагрева ремня включите пониженную пере- дачу при погрузке транспортного средства. Троганье с места на склоне Пользуйт...

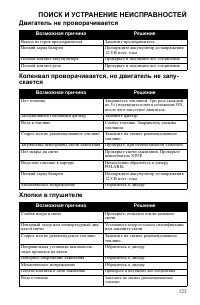

123 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Двигатель не проворачивается Коленвал проворачивается, но двигатель не запу- скается Хлопки в глушителе Возможная причина Решение Выход из строя предохранителя Замените предохранитель Низкий заряд батареи Подзарядите аккумулятор до напряжения 12.8 В пост. тока П...

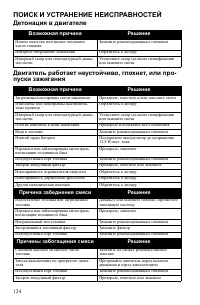

124 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Детонация в двигателе Двигатель работает неустойчиво, глохнет, или про- пуски зажигания Возможная причина Решение Низкое качество или низкое октановое число топлива Замените рекомендованным топливом Неверное опережение зажигания Обратитесь к дилеру Неверный зазо...

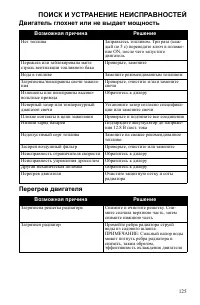

125 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Двигатель глохнет или не выдает мощность Перегрев двигателя Возможная причина Решение Нет топлива Заправьтесь топливом. Три раза (каж- дый по 5 с) переведите ключ в положе- ние ON, после чего запустите двигатель Пережата или заблокирована маги- страль вентиляции...

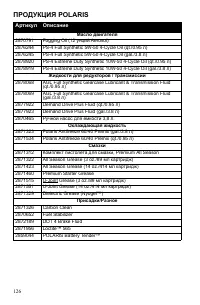

126 ПРОДУКЦИЯ POLARIS Артикул Описание Масло двигателя 2870791 Fogging Oil (12 унций Aerosol) 2876244 PS-4 Full Synthetic 5W-50 4-Cycle Oil (qt./0.95 л) 2876245 PS-4 Full Synthetic 5W-50 4-Cycle Oil (gal./3.8 л) 2878920 PS-4 Extreme Duty Synthetic 10W-50 4-Cycle Oil (qt./0.95 л) 2878919 PS-4 Extreme...

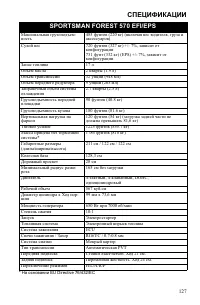

127 СПЕЦИФИКАЦИИ * На основании EU Directive 76/432/EC SPORTSMAN FOREST 570 EFI/EPS Максимальная грузоподъем- ность 485 фунтов (220 кг) (включая вес водителя, груза и аксессуаров) Сухой вес 720 фунтов (327 кг) +/- 7%, зависит от конфигурации 731 фунт (332 кг) (EPS) +/- 7%, зависит от конфигурации За...

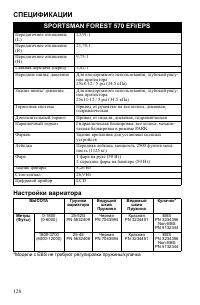

128 СПЕЦИФИКАЦИИ Настройки вариатора *Модели с EBS не требуют регулировки пружины/кулачка SPORTSMAN FOREST 570 EFI/EPS Передаточное отношение (L) 23,91:1 Передаточное отношение (R) 21,74:1 Передаточное отношение (H) 9,75:1 Главная передача (перед) 3,82:1 Передние шины/ давление Для внедорожного испо...

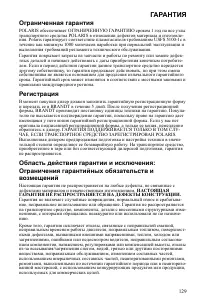

129 ГАРАНТИЯ Ограниченная гарантия POLARIS обеспечивает ОГРАНИЧЕННУЮ ГАРАНТИЮ сроком 1 год на все узлы транспортного средства POLARIS в отношении дефектов материала и изготовле- ния. Polaris гарантирует соответствие пламегасителя требованиям USFS 5100-1c в течение как минимум 1000 моточасов наработк...

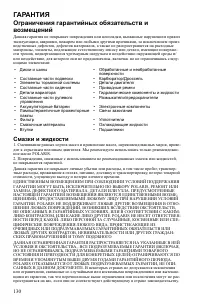

130 ГАРАНТИЯ Ограничения гарантийных обязательств ивозмещений Данная гарантия не покрывает повреждения или неполадки, вызванные нарушением правил эксплуатации, авариями, пожаром или любыми другими причинами, за исключением произ- водственных дефектов, дефектов материалов, а также не распространяется...

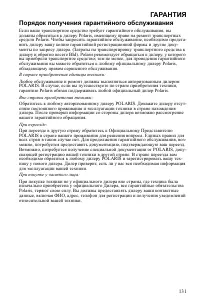

131 ГАРАНТИЯ Порядок получения гарантийного обслуживания Если ваше транспортное средство требует гарантийного обслуживания, вы должны обратиться к дилеру Polaris, имеющему право на ремонт транспортных средств Polaris. Чтобы запросить гарантийное обслуживание, необходимо предста- вить дилеру вашу коп...

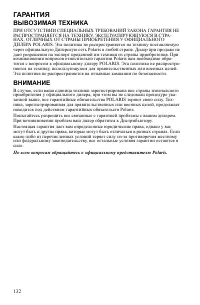

132 ГАРАНТИЯ ВЫВОЗИМАЯ ТЕХНИКА ПРИ ОТСУТСТВИИ СПЕЦИАЛЬНЫХ ТРЕБОВАНИЙ ЗАКОНА ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА ТЕХНИКУ, ЭКСПЛУАТИРУЮЩУЮСЯ В СТРА- НАХ, ОТЛИЧНЫХ ОТ СТРАНЫ ПРИОБРЕТЕНИЯ У ОФИЦИАЛЬНОГО ДИЛЕРА POLARIS. Эта политика не распространяется на технику поставляемую через официальную Дилерскую сеть...

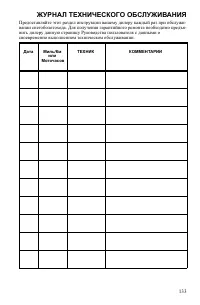

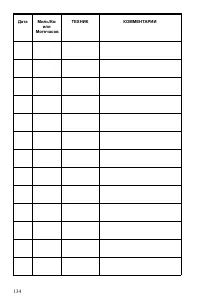

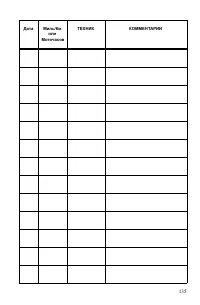

133 ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Предоставляйте этот раздел инструкции вашему дилеру каждый раз при обслужи- вании снегоболотохода. Для получения гарантийного ремонта необходимо предъя- вить дилеру данную страницу Руководства пользователя с данными о своевременно выполненном техническом обслужив...
