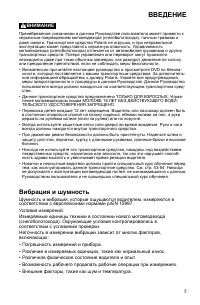

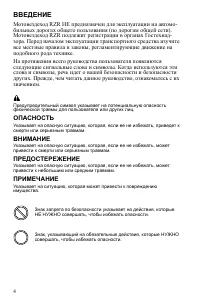

5 ВВЕДЕНИЕ Пренебрежение указаниями в данном Руководстве пользователя может привести к серьезным повреждениям мотовездехода (снегоболотохода), личным травмам и даже смерти. Транспортное средство Polaris не игрушка, и при неправильной эксплуатации может представлять серьезную опасность. Управляемость...

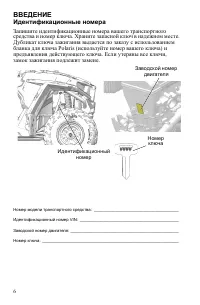

6 ВВЕДЕНИЕ Идентификационные номера Запишите идентификационные номера вашего транспортного средства и номер ключа. Храните запасной ключ в надежном месте. Дубликат ключа зажигания выдается по заказу с использованием бланка для ключа Polaris (используйте номер вашего ключа) и предъявления действующег...

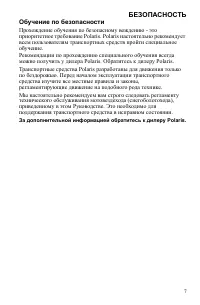

7 БЕЗОПАСНОСТЬ Обучение по безопасности Прохождение обучения по безопасному вождению - это приоритетное требование Polaris. Polaris настоятельно рекомендует всем пользователям транспортных средств пройти специальное обучение.Рекомендации по прохождению специального обучения всегда можно получить у д...

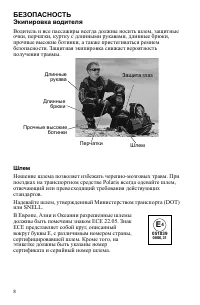

8 БЕЗОПАСНОСТЬ Экипировка водителя Водитель и все пассажиры всегда должны носить шлем, защитные очки, перчатки, куртку с длинными рукавами, длинные брюки, прочные высокие ботинки, а также пристегиваться ремнем безопасности. Защитная экипировка снижает вероятность получения травмы. Шлем Ношение шлема...

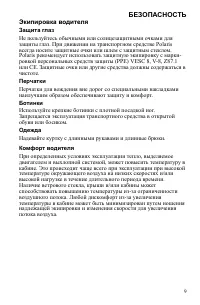

9 БЕЗОПАСНОСТЬ Экипировка водителя Защита глаз Не пользуйтесь обычными или солнцезащитными очками для защиты глаз. При движении на транспортном средстве Polaris всегда носите защитные очки или шлем с защитным стеклом. Polaris рекомендует использовать защитную экипировку с марки- ровкой персональных ...

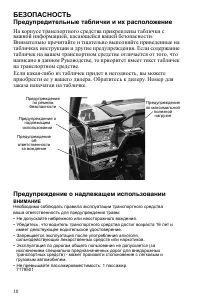

10 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположение На корпусе транспортного средства прикреплены таблички с важной информацией, касающейся вашей безопасности. Внимательно прочитайте и тщательно выполняйте приведенные на табличках инструкции и другие предупреждения. Если содержание табличек...

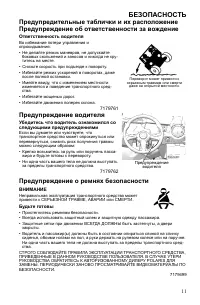

11 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположениеПредупреждение об ответственности за вождение Ответственность водителя Во избежание потери управления и опрокидывания:• Не делайте резких маневров, не допускайте боковых скольжений и заносов и никогда не кру- титесь на месте. • Снизьте скор...

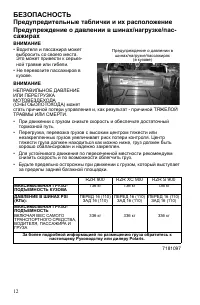

12 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположениеПредупреждение о давлении в шинах/нагрузке/пас- сажирах ВНИМАНИЕ • Водителя и пассажира может выбросить со своего места. Это может привести к серьез-ной травме или гибели. • Не перевозите пассажиров в кузове. ВНИМАНИЕ НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ...

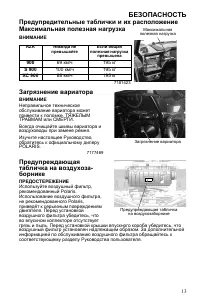

13 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположениеМаксимальная полезная нагрузка ВНИМАНИЕ 7181423 Загрязнение вариатора ВНИМАНИЕ Неправильное техническое обслуживание вариатора может привести к поломке, ТЯЖЕЛЫМ ТРАВМАМ или СМЕРТИ.Всегда очищайте шкивы вариатора и воздуховоды при замене рем...

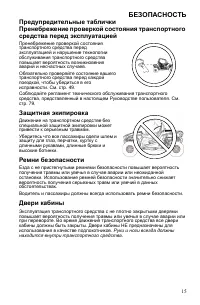

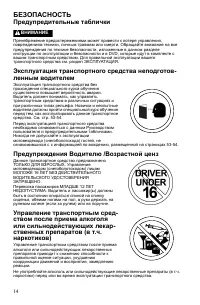

15 БЕЗОПАСНОСТЬ Предупредительные табличкиПренебрежение проверкой состояния транспортного средства перед эксплуатацией Пренебрежение проверкой состояния транспортного средства перед эксплуатацией и нарушение технологии обслуживания транспортного средства повышает вероятность возникновения аварий и н...

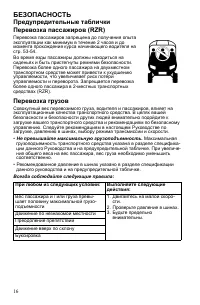

16 БЕЗОПАСНОСТЬ Предупредительные табличкиПеревозка пассажиров (RZR) Перевозка пассажиров запрещена до получения опыта эксплуатации как минимум в течение 2 часов и до момента прохождения курса начинающего водителя на стр. 53-54.Во время езды пассажиры должны находиться на сиденьях и быть пристегнуты...

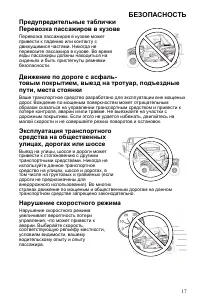

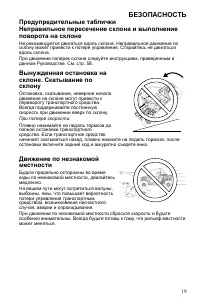

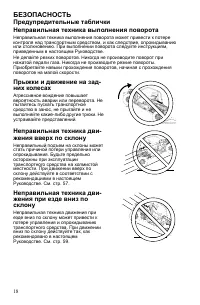

19 БЕЗОПАСНОСТЬ Предупредительные табличкиНеправильное пересечение склона и выполнение поворота на склоне Не рекомендуется двигаться вдоль склона. Неправильное движение по склону может привести к потере управления. Старайтесь не двигаться вдоль склона. При движении поперек склона следуйте инструкция...

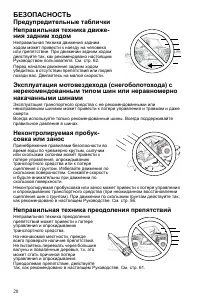

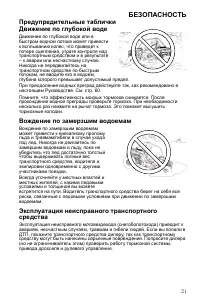

21 БЕЗОПАСНОСТЬ Предупредительные табличкиДвижение по глубокой воде Движение по глубокой воде или в быстром водном потоке может привести к всплыванию колес, что приведет к потере сцепления, утрате контроля над транспортным средством и в результате – к аварии или несчастному случаю. Никогда не передв...

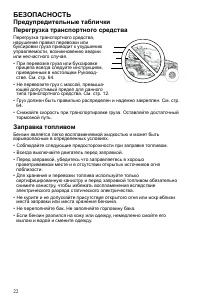

22 БЕЗОПАСНОСТЬ Предупредительные табличкиПерегрузка транспортного средства Перегрузка транспортного средства, нарушение правил перевозки или буксировки груза приводит к ухудшению управляемости, возникновению аварии или несчастного случая.• При перевозке груза или буксировке прицепа всегда следуйте ...

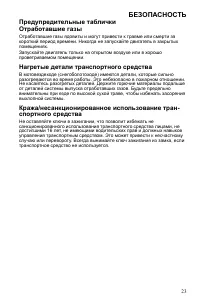

23 БЕЗОПАСНОСТЬ Предупредительные табличкиОтработавшие газы Отработавшие газы ядовиты и могут привести к травме или смерти за короткий период времени. Никогда не запускайте двигатель в закрытых помещениях.Запускайте двигатель только на открытом воздухе или в хорошо проветриваемом помещении. Нагретые...

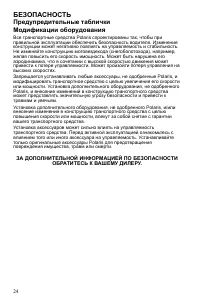

24 БЕЗОПАСНОСТЬ Предупредительные табличкиМодификации оборудования Все транспортные средства Polaris спроектированы так, чтобы при правильной эксплуатации обеспечить безопасность водителя. Изменение конструкции может негативно повлиять на управляемость и стабильность. Не изменяйте конструкцию мотове...

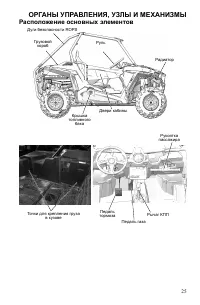

25 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Расположение основных элементов Двери кабины Крышка топливного бака Грузовой короб Рукоятка пассажира Дуги безопасности ROPS Радиатор Руль Рычаг КПП Педаль газа Педаль тормоза Точки для крепления груза в кузове

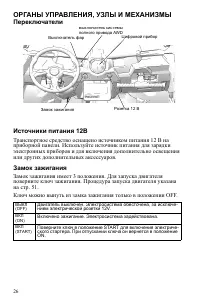

26 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Переключатели Источники питания 12В Транспортное средство оснащено источником питания 12 В на приборной панели. Используйте источник питания для зарядки электронных приборов и для включения дополнительно освещения или других дополнительных аксессуаров. Замок за...

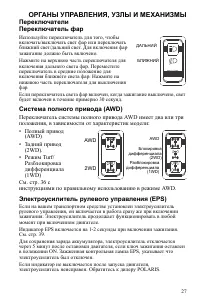

27 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ ПереключателиПереключатель фар Используйте переключатель для того, чтобы включать/выключать свет фар или переключать ближний свет/дальний свет. Для включения фар зажигание должно быть включено.Нажмите на верхнюю часть переключателя для включения дальнего света ...

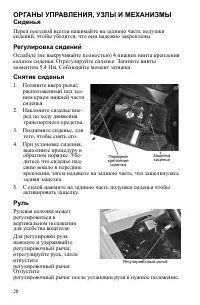

28 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Сиденья Перед поездкой всегда нажимайте на заднюю часть подушки сидений, чтобы убедится, что они надежно закреплены. Регулировка сидений Ослабьте (не выкручивайте полностью) 4 нижних винта крепления салазок сиденья. Отрегулируйте сиденье. Затяните винты моменто...

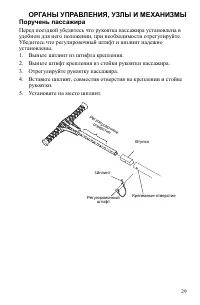

29 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Поручень пассажира Перед поездкой убедитесь что рукоятка пассажира установлена в удобном для него положении, при необходимости отрегулируйте. Убедитесь что регулировочный штифт и шплинт надежно установлены.1. Выньте шплинт из штифта крепления.2. Выньте штифт кр...

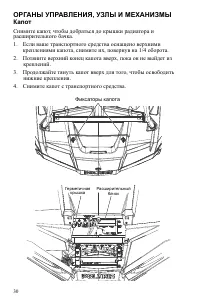

30 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Капот Снимите капот, чтобы добраться до крышки радиатора и расширительного бачка.1. Если ваше транспортного средства оснащено верхними креплениями капота, снимите их, повернув на 1/4 оборота. 2. Потяните верхний конец капота вверх, пока он не выйдет из креплени...

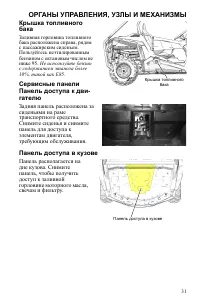

31 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Крышка топливного бака Заливная горловина топливного бака расположена справа, рядом с пассажирским сиденьем. Пользуйтесь неэтилированным бензином с октановым числом не ниже 95. Не используйте бензин с содержанием этанола более 10%, такой как Е 85. Сервисные пан...

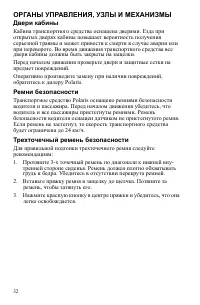

32 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Двери кабины Кабина транспортного средства оснащена дверями. Езда при открытых дверях кабины повышает вероятность получения серьезной травмы и может привести к смерти в случае аварии или при перевороте. Во время движения транспортного средства все двери кабины ...

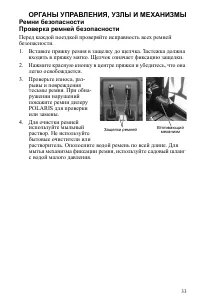

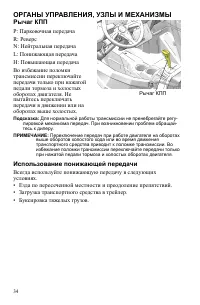

34 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Рычаг КПП P: Парковочная передачаR: РеверсN: Нейтральная передачаL: Понижающая передачаH: Повышающая передачаВо избежание поломки трансмиссии переключайте передачи только при нажатой педали тормоза и холостых оборотах двигателя. Не пытайтесь переключать передач...

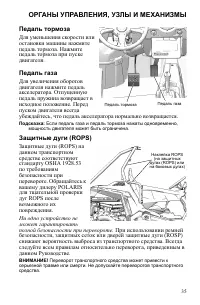

35 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Педаль тормоза Для уменьшения скорости или остановки машины нажмите педаль тормоза. Нажмите педаль тормоза при пуске двигателя. Педаль газа Для увеличения оборотов двигателя нажмите педаль акселератора. Отпущенную педаль пружина возвращает в исходное положение....

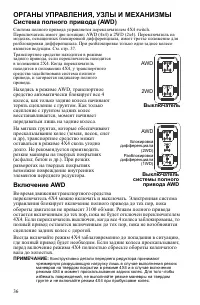

36 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Система полного привода (AWD) Система полного привода управляется переключателем 4X4 switch. Переключатель имеет две позиции: AWD (4x4) и 2WD (2x4). Переключатель на моделях, оснащенных блокировкой дифференциала, имеет третье положение для разблокировки диффере...

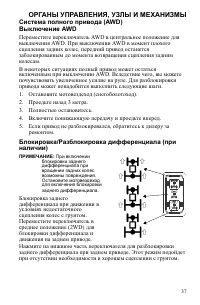

37 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Система полного привода (AWD)Выключение AWD Переместите переключатель AWD в центральное положение для выключения AWD. При выключении AWD в момент плохого сцепления задних колес, передний привод останется заблокированным до момента возвращения сцепления задним к...

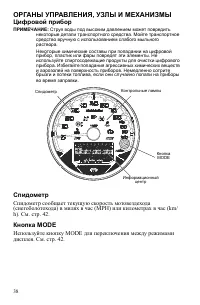

38 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор ПРИМЕЧАНИЕ: Струя воды под высоким давлением может повредить некоторые детали транспортного средства. Мойте транспортное средство вручную с использованием слабого мыльного раствора.Некоторые химические составы при попадании на цифровой прибор, п...

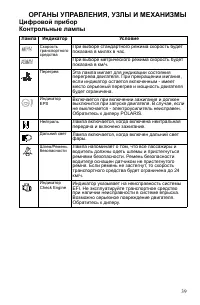

39 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборКонтрольные лампы Лампа Индикатор Условие Скорость транспортного средства При выборе стандартного режима скорость будет показана в милях в час.При выборе метрического режима скорость будет показана в км/ч. Перегрев Эта лампа мигает для индикации ...

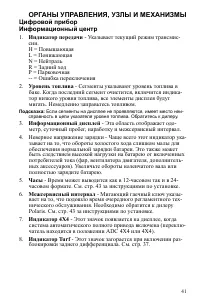

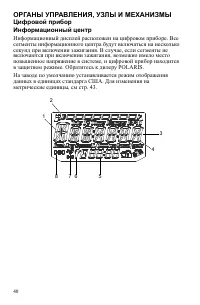

41 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборИнформационный центр 1. Индикатор передачи - Указывает текущий режим трансмис- сии. H = Повышающая L = Понижающая N = Нейтраль R = Задний ход P = Парковочная -- = Ошибка переключения 2. Уровень топлива - Сегменты указывают уровень топлива в баке....

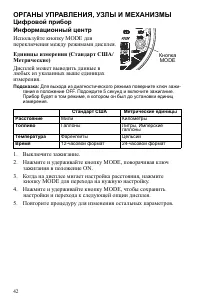

42 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборИнформационный центр Используйте кнопку MODE для переключения между режимами дисплея. Единицы измерения (Стандарт США/ Метрические) Дисплей может выводить данные в любых из указанных выше единицах измерения. Подсказка: Для выхода из диагностическ...

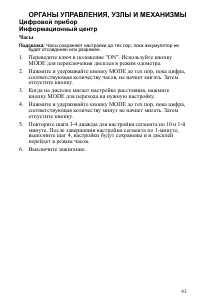

43 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборИнформационный центр Часы Подсказка: Часы сохраняют настройки до тех пор, пока аккумулятор не будет отсоединен или разряжен. 1. Переведите ключ в положение "ON". Используйте кнопку MODE для переключения дисплея в режим одометра. 2. Нажмит...

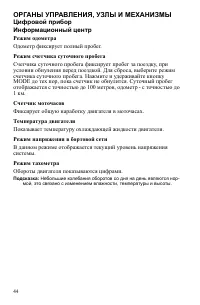

44 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборИнформационный центр Режим одометра Одометр фиксирует полный пробег. Режим счетчика суточного пробега Счетчика суточного пробега фиксирует пробег за поездку, при условии обнуления перед поездкой. Для сброса, выберите режим счетчика суточного проб...

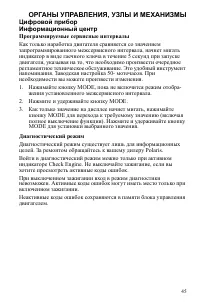

45 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборИнформационный центр Программируемые сервисные интервалы Как только наработка двигателя сравняется со значением запрограммированного межсервисного интервала, начнет мигать индикатор в виде гаечного ключа в течение 5 секунд при запуске двигателя, ...

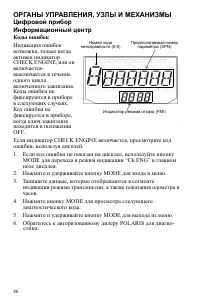

46 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ Цифровой приборИнформационный центр Коды ошибок Индикация ошибок возможна, только когда активен индикатор CHECK ENGINE, или он включается- выключается в течение одного цикла включенного зажигания. Коды ошибки не фиксируются в приборе в следующих случаях. Код ош...

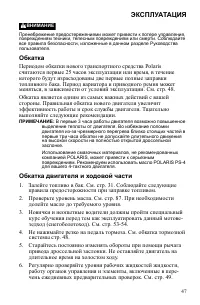

47 ЭКСПЛУАТАЦИЯ Пренебрежение предостережениями может привести к потере управления, повреждениям техники, телесным повреждениям или смерти. Соблюдайте все правила безопасности, изложенные в данном разделе Руководства пользователя. Обкатка Периодом обкатки нового транспортного средства Polaris считаю...

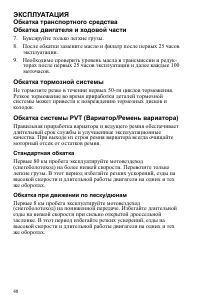

48 ЭКСПЛУАТАЦИЯ Обкатка транспортного средстваОбкатка двигателя и ходовой части 7. Буксируйте только легкие грузы.8. После обкатки замените масло и фильтр после первых 25 часов эксплуатации. 9. Необходимо проверить уровень масла в трансмиссии и редук- торах после первых 25 часов эксплуатации и далее...

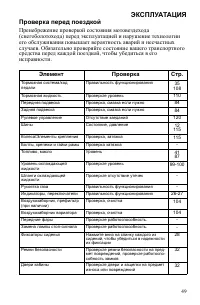

49 ЭКСПЛУАТАЦИЯ Проверка перед поездкой Пренебрежение проверкой состояния мотовездехода (снегоболотохода) перед эксплуатацией и нарушение технологии его обслуживания повышает вероятность аварий и несчастных случаев. Обязательно проверяйте состояние вашего транспортного средства перед каждой поездкой...

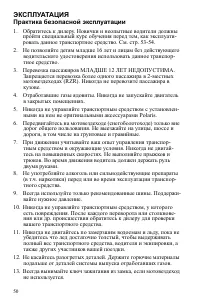

50 ЭКСПЛУАТАЦИЯ Практика безопасной эксплуатации 1. Обратитесь к дилеру. Новички и неопытные водители должны пройти специальный курс обучения перед тем, как эксплуати- ровать данное транспортное средство. См. стр. 53-54. 2. Не позволяйте детям младше 16 лет и лицам без действующего водительского удо...

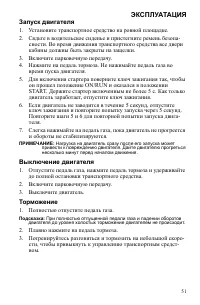

51 ЭКСПЛУАТАЦИЯ Запуск двигателя 1. Установите транспортное средство на ровной площадке.2. Сядьте в водительское сиденье и пристегните ремень безопа- сности. Во время движения транспортного средства все двери кабины должны быть закрыты на защелки. 3. Включите парковочную передачу.4. Нажмите на педал...

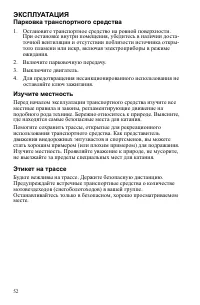

52 ЭКСПЛУАТАЦИЯ Парковка транспортного средства 1. Остановите транспортное средство на ровной поверхности. При остановке внутри помещения, убедитесь в наличии доста- точной вентиляции и отсутствии поблизости источника откры- того пламени или искр, включая электроприборы в режиме ожидания. 2. Включит...

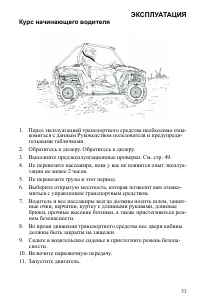

53 ЭКСПЛУАТАЦИЯ Курс начинающего водителя 1. Перед эксплуатацией транспортного средства необходимо озна- комиться с данным Руководством пользователя и предупреди- тельными табличками. 2. Обратитесь к дилеру. Обратитесь к дилеру.3. Выполните предэксплуатационные проверки. См. стр. 49.4. Не перевозите...

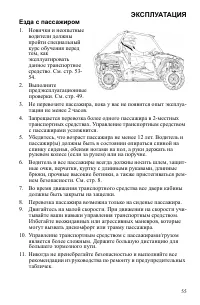

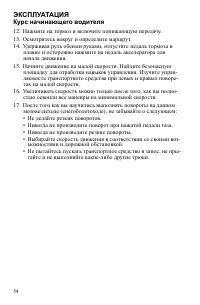

55 ЭКСПЛУАТАЦИЯ Езда с пассажиром 1. Новички и неопытные водители должны пройти специальный курс обучения перед тем, как эксплуатировать данное транспортное средство. См. стр. 53- 54. 2. Выполните предэксплуатационные проверки. См. стр. 49. 3. Не перевозите пассажира, пока у вас не появится опыт экс...

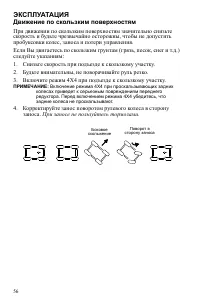

56 ЭКСПЛУАТАЦИЯ Движение по скользким поверхностям При движении по скользким поверхностям значительно снизьте скорость и будьте чрезвычайно осторожны, чтобы не допустить пробуксовки колес, заноса и потери управления. Если Вы двигаетесь по скользким грунтам (грязь, песок, снег и т.д.) следуйте указан...

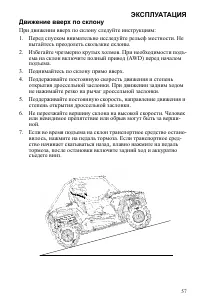

57 ЭКСПЛУАТАЦИЯ Движение вверх по склону При движении вверх по склону следуйте инструкциям:1. Перед спуском внимательно исследуйте рельеф местности. Не пытайтесь преодолеть скользкие склоны. 2. Избегайте чрезмерно крутых холмов. При необходимости подъ- ема на склон включите полный привод (AWD) перед...

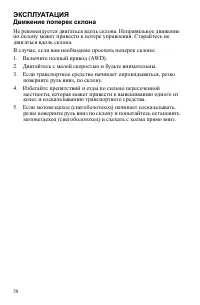

58 ЭКСПЛУАТАЦИЯ Движение поперек склона Не рекомендуется двигаться вдоль склона. Неправильное движение по склону может привести к потере управления. Старайтесь не двигаться вдоль склона.В случае, если вам необходимо проехать поперек склона:1. Включите полный привод (AWD).2. Двигайтесь с малой скорос...

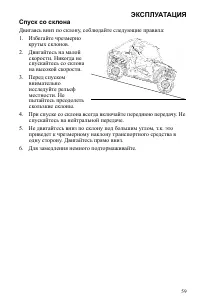

59 ЭКСПЛУАТАЦИЯ Спуск со склона Двигаясь вниз по склону, соблюдайте следующие правила:1. Избегайте чрезмерно крутых склонов. 2. Двигайтесь на малой скорости. Никогда не спускайтесь со склона на высокой скорости. 3. Перед спуском внимательно исследуйте рельеф местности. Не пытайтесь преодолеть скольз...

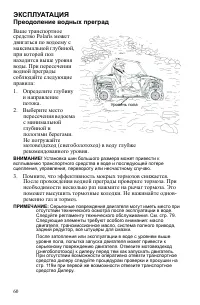

60 ЭКСПЛУАТАЦИЯ Преодоление водных преград Ваше транспортное средство Polaris может двигаться по водоему с максимальной глубиной, при которой пол находится выше уровня воды. При пересечении водной преграды соблюдайте следующие правила:1. Определите глубину и направление потока. 2. Выберите место пер...

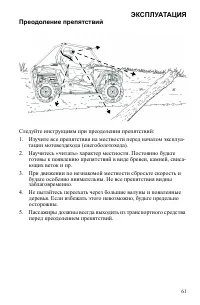

61 ЭКСПЛУАТАЦИЯ Преодоление препятствий Следуйте инструкциям при преодолении препятствий:1. Изучите все препятствия на местности перед началом эксплуа- тации мотовездехода (снегоболотохода). 2. Научитесь «читать» характер местности. Постоянно будьте готовы к появлению препятствий в виде бревен, камн...

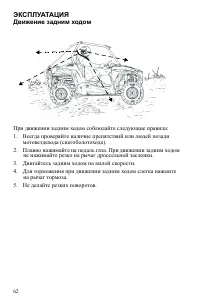

62 ЭКСПЛУАТАЦИЯ Движение задним ходом При движении задним ходом соблюдайте следующие правила:1. Всегда проверяйте наличие препятствий или людей позади мотовездехода (снегоболотохода). 2. Плавно нажимайте на педаль газа. При движении задним ходом не нажимайте резко на рычаг дроссельной заслонки. 3. Д...

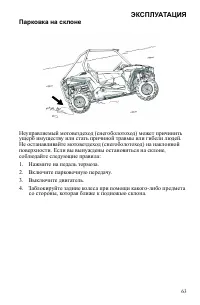

63 ЭКСПЛУАТАЦИЯ Парковка на склоне Неуправляемый мотовездеход (снегоболотоход) может причинить ущерб имуществу или стать причиной травмы или гибели людей. Не останавливайте мотовездеход (снегоболотоход) на наклонной поверхности. Если вы вынуждены остановиться на склоне, соблюдайте следующие правила:...

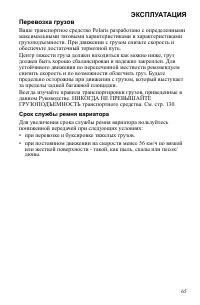

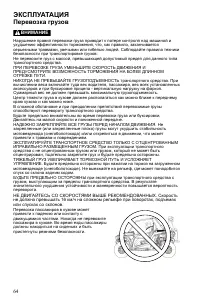

65 ЭКСПЛУАТАЦИЯ Перевозка грузов Ваше транспортное средство Polaris разработано с определенными максимальными тяговыми характеристиками и характеристиками грузоподъемности. При движении с грузом снизьте скорость и обеспечьте достаточный тормозной путь.Центр тяжести груза должен находиться как можно ...

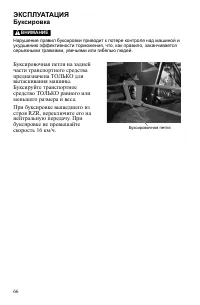

66 ЭКСПЛУАТАЦИЯ Буксировка Нарушение правил буксировки приводит к потере контроля над машиной и ухудшению эффективности торможения, что, как правило, заканчивается серьезными травмами, увечьями или гибелью людей. Буксировочная петля на задней части транспортного средства предназначена ТОЛЬКО для выт...

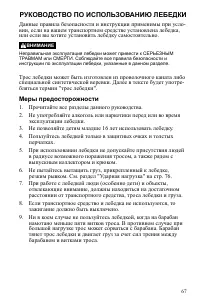

67 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Данные правила безопасности и инструкции применимы при усло- вии, если на вашем транспортном средстве установлена лебедка, или если вы хотите установить лебедку самостоятельно. Неправильная эксплуатация лебедки может привести к СЕРЬЕЗНЫМ ТРАВМАМ или СМЕРТИ. Со...

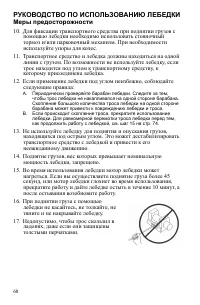

68 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Меры предосторожности 10. Для фиксации транспортного средства при поднятии грузов с помощью лебедки необходимо использовать стояночный тормоз и/или парковочный механизм. При необходимости используйте упоры для колес. 11. Транспортное средство и лебедка должны ...

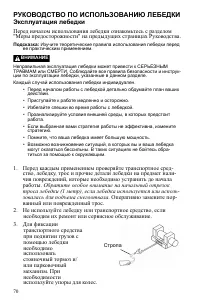

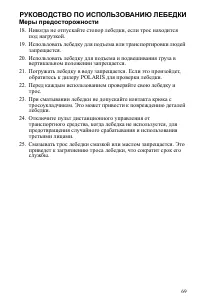

70 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Эксплуатация лебедки Перед началом использования лебедки ознакомьтесь с разделом "Меры предосторожности" на предыдущих страницах Руководства. Подсказка: Изучите теоретические правила использования лебедки перед ее практическим применением. Неправильная...

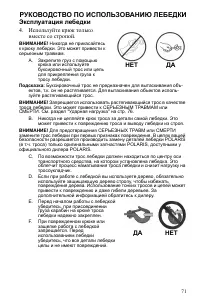

71 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Эксплуатация лебедки 4. Используйте крюк только вместе со стропой. ВНИМАНИЕ! Никогда не прикасайтесь к крюку лебедки. Это может привести к серьезным травмам. A. Закрепите груз с помощью крюка или используйте буксировочный трос или цепь для прикрепления груза к...

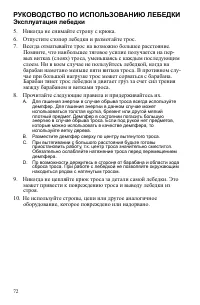

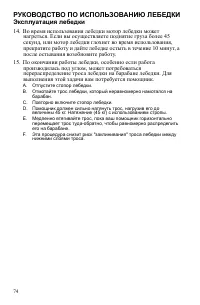

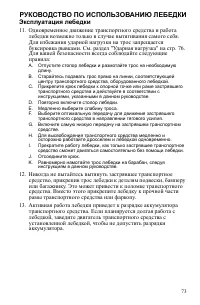

74 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Эксплуатация лебедки 14. Во время использования лебедки мотор лебедки может нагреться. Если вы осуществляете поднятие груза более 45 секунд, или мотор лебедки глохнет во время использования, прекратите работу и дайте лебедке остыть в течение 10 минут, а после ...

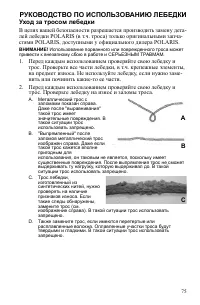

75 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Уход за тросом лебедки В целях вашей безопасности разрешается производить замену дета- лей лебедки POLARIS (в т.ч. троса) только оригинальными запча- стями POLARIS, доступными у официального дилера POLARIS. ВНИМАНИЕ! Использование порванного или поврежденного ...

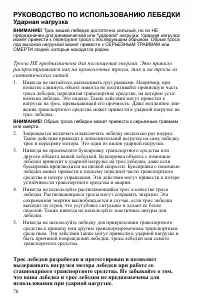

76 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Ударная нагрузка ВНИМАНИЕ! Трос вашей лебедке достаточно сильный, но он НЕ предназначен для динамической или "ударной" нагрузки. Ударная нагрузка может привести к перегрузке троса с последующим обрывом. Обрыв троса под высокой нагрузкой может привести ...

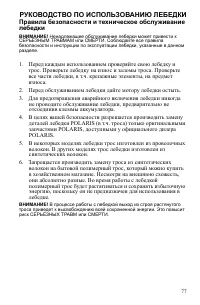

77 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Правила безопасности и техническое обслуживание лебедки ВНИМАНИЕ! Ненадлежащее обслуживание лебедки может привести к СЕРЬЕЗНЫМ ТРАВМАМ или СМЕРТИ. Соблюдайте все правила безопасности и инструкции по эксплуатации лебедки, указанные в данном разделе. 1. Перед ка...

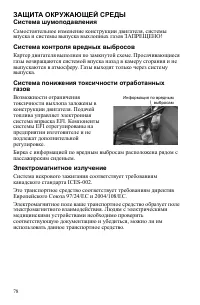

78 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ Система шумоподавления Самостоятельное изменение конструкции двигателя, системы впуска и системы выпуска выхлопных газов ЗАПРЕЩЕНО! Система контроля вредных выбросов Картер двигателя выполнен по замкнутой схеме. Просачивающиеся газы возвращаются системой впуска назад в кам...

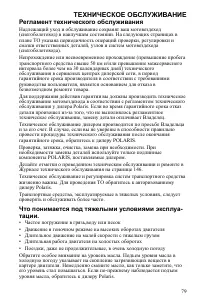

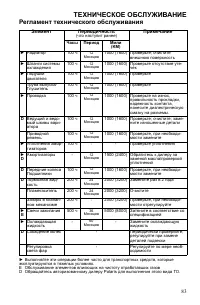

79 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регламент технического обслуживания Надлежащий уход и обслуживание сохранят ваш мотовездеход (снегоболотоход) в наилучшем состоянии. На следующих страницах в плане ТО указана периодичность операций проверки, регулировки и смазки ответственных деталей, узлов и систем мотов...

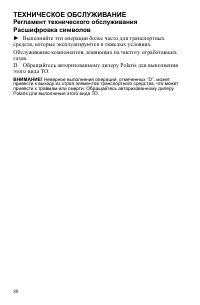

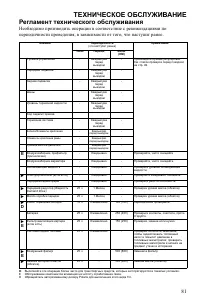

80 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регламент технического обслуживанияРасшифровка символов ► Выполняйте эти операции более часто для транспортных средств, которые эксплуатируются в тяжелых условиях.Обслуживание компонентов, влияющих на чистоту отработавших газов.D Обращайтесь авторизованному дилеру Polaris...

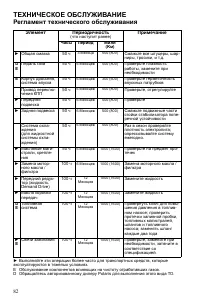

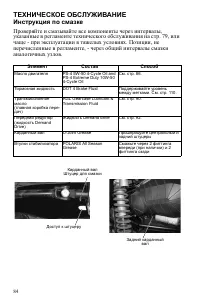

84 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Инструкция по смазке Проверяйте и смазывайте все компоненты через интервалы, указанные в регламенте технического обслуживания на стр. 79, или чаще - при эксплуатации в тяжелых условиях. Позиции, не перечисленные в регламенте, - через общий интервалы смазки аналогичных узл...

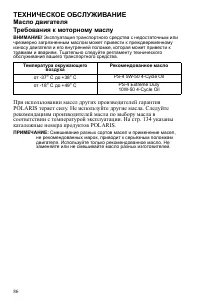

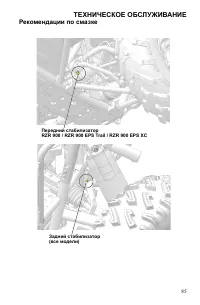

86 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателяТребования к моторному маслу ВНИМАНИЕ! Эксплуатация транспортного средства с недостаточным или чрезмерно загрязненным маслом может привести к преждевременному износу двигателя и его внутренней поломке, которая может привести к травмам и авариям. Тщательно с...

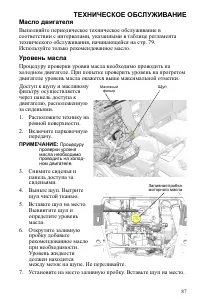

87 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателя Выполняйте периодическое техническое обслуживание в соответствии с интервалами, указанными в таблице регламента технического обслуживания, начинающейся на стр. 79. Используйте только рекомендованное масло. Уровень масла Процедуру проверки уровня масла необ...

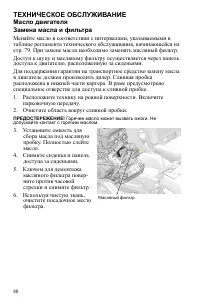

88 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателяЗамена масла и фильтра Меняйте масло в соответствии с интервалами, указываемыми в таблице регламента технического обслуживания, начинающейся на стр. 79. При замене масла необходимо заменять масляный фильтр.Доступ к щупу и масляному фильтру осуществляется че...

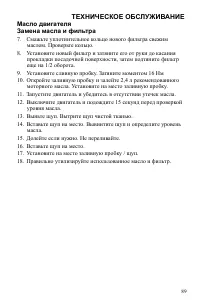

89 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателяЗамена масла и фильтра 7. Смажьте уплотнительное кольцо нового фильтра свежим маслом. Проверьте кольцо. 8. Установите новый фильтр и затяните его от руки до касания прокладки посадочной поверхности, затем подтяните фильтр еще на 1/2 оборота. 9. Установите с...

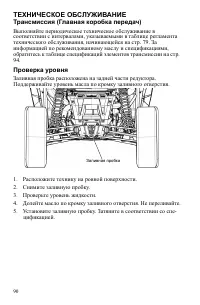

90 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Трансмиссия (Главная коробка передач) Выполняйте периодическое техническое обслуживание в соответствии с интервалами, указываемыми в таблице регламента технического обслуживания, начинающейся на стр. 79. За информацией по рекомендованному маслу и спецификациями, обратитес...

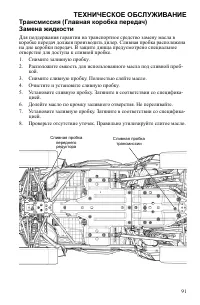

91 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Трансмиссия (Главная коробка передач)Замена жидкости Для поддержания гарантии на транспортное средство замену масла в коробке передач должен производить дилер. Сливная пробка расположена на дне коробки передач. В защите днища предусмотрено специальное отверстие для доступ...

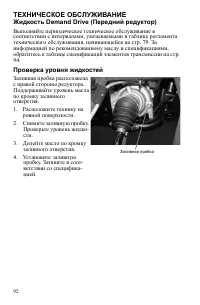

92 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Жидкость Demand Drive (Передний редуктор) Выполняйте периодическое техническое обслуживание в соответствии с интервалами, указываемыми в таблице регламента технического обслуживания, начинающейся на стр. 79. За информацией по рекомендованному маслу и спецификациями, обрат...

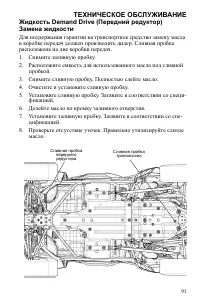

93 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Жидкость Demand Drive (Передний редуктор)Замена жидкости Для поддержания гарантии на транспортное средство замену масла в коробке передач должен производить дилер. Сливная пробка расположена на дне коробки передач.1. Снимите заливную пробку.2. Расположите емкость для испо...

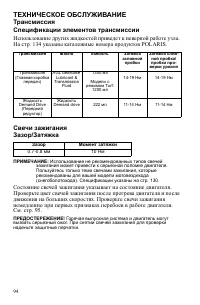

94 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТрансмиссияСпецификации элементов трансмиссии Использование других жидкостей приведет к неверной работе узла. На стр. 134 указаны каталожные номера продуктов POLARIS. Свечи зажиганияЗазор/Затяжка ПРИМЕЧАНИЕ: Использование не рекомендованных типов свечей зажигания может пр...

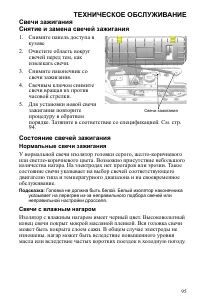

95 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Свечи зажиганияСнятие и замена свечей зажигания 1. Снимите панель доступа в кузове 2. Очистите область вокруг свечей перед тем, как извлекать свечи. 3. Снимите наконечник со свечи зажигания. 4. Свечным ключом снимите свечи вращая их против часовой стрелки. 5. Для установк...

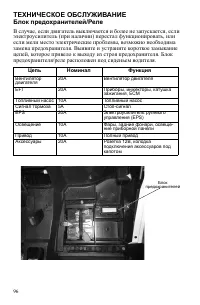

96 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Блок предохранителей/Реле В случае, если двигатель выключается и более не запускается, если электроусилитель (при наличии) перестал функционировать, или если мели место электрические проблемы, возможно необходима замена предохранителя. Выявите и устраните короткое замыкан...

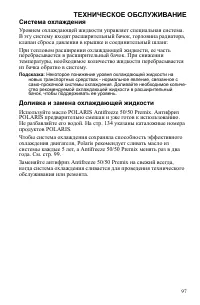

97 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система охлаждения Уровнем охлаждающей жидкости управляет специальная система. В эту систему входят расширительный бачок, горловина радиатора, клапан сброса давления в крышке и соединительный шланг.При тепловом расширении охлаждающей жидкости, ее часть перебрасывается в р...

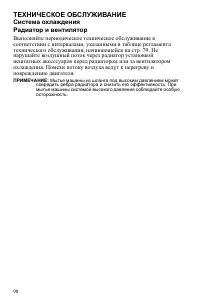

98 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система охлажденияРадиатор и вентилятор Выполняйте периодическое техническое обслуживание в соответствии с интервалами, указанными в таблице регламента технического обслуживания, начинающейся на стр. 79. Не нарушайте воздушный поток через радиатор установкой нештатных акс...

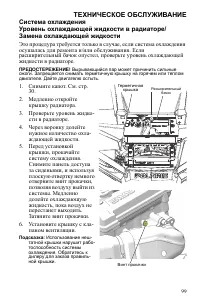

99 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система охлажденияУровень охлаждающей жидкости в радиаторе/ Замена охлаждающей жидкости Это процедура требуется только в случае, если система охлаждения осушалась для ремонта и/или обслуживания. Если расширительный бачок опустел, проверьте уровень охлаждающей жидкости в р...

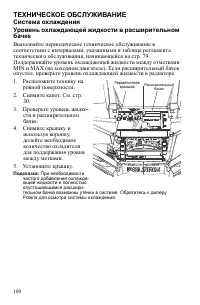

100 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система охлажденияУровень охлаждающей жидкости в расширительном бачке Выполняйте периодическое техническое обслуживание в соответствии с интервалами, указанными в таблице регламента технического обслуживания, начинающейся на стр. 79. Поддерживайте уровень охлаждающей жид...

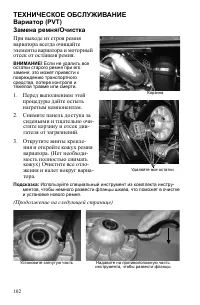

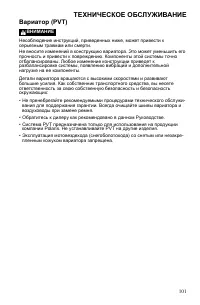

102 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Вариатор (PVT)Замена ремня/Очистка При выходе из строя ремня вариатора всегда очищайте элементы вариатора и моторный отсек от останков ремня. ВНИМАНИЕ! Если не удалить все остатки старого ремня при его замене, это может привести к повреждению транспортного средства, поте...

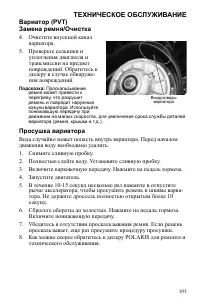

103 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Вариатор (PVT)Замена ремня/Очистка 4. Очистите впускной канал вариатора. 5. Проверьте сальники и уплотнения двигателя и трансмиссии на предмет повреждений. Обратитесь к дилеру в случае обнаруже- ния повреждений. Подсказка: Проскальзывание ремня может привести к перегреву...

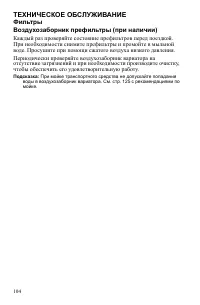

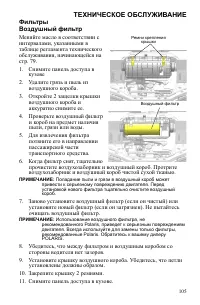

104 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФильтрыВоздухозаборник префильтры (при наличии) Каждый раз проверяйте состояние префильтров перед поездкой. При необходимости снимите префильтры и промойте в мыльной воде. Просушите при помощи сжатого воздуха низкого давления.Периодически проверяйте воздухозаборник вариа...

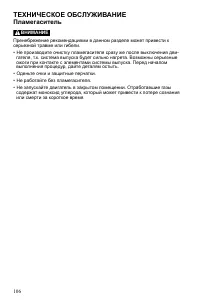

106 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Пламегаситель Пренебрежение рекомендациями в данном разделе может привести к серьезной травме или гибели.• Не производите очистку пламегасителя сразу же после выключения дви- гателя, т.к. система выпуска будет сильно нагрета. Возможны серьезные ожоги при контакте с элеме...

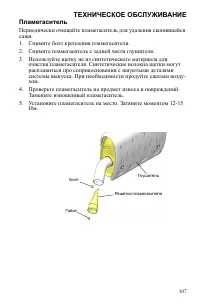

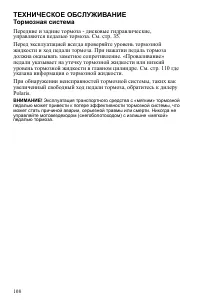

108 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Тормозная система Передние и задние тормоза - дисковые гидравлические, управляются педалью тормоза. См. стр. 35. Перед эксплуатацией всегда проверяйте уровень тормозной жидкости и ход педали тормоза. При нажатии педаль тормоза должна оказывать заметное сопротивление. «Пр...

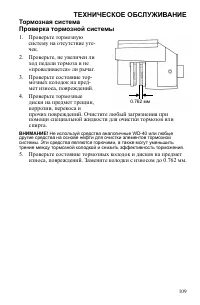

109 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Тормозная системаПроверка тормозной системы 1. Проверьте тормозную систему на отсутствие уте- чек. 2. Проверьте, не увеличен ли ход педали тормоза и не «проваливается» ли рычаг. 3. Проверьте состояние тор- мозных колодок на пред- мет износа, повреждений. 4. Проверьте тор...

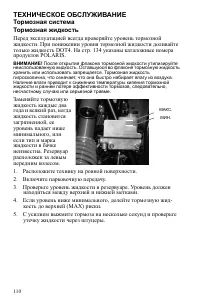

110 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Тормозная системаТормозная жидкость Перед эксплуатацией всегда проверяйте уровень тормозной жидкости. При понижении уровня тормозной жидкости доливайте только жидкость DOT4. На стр. 134 указаны каталожные номера продуктов POLARIS. ВНИМАНИЕ! После открытия флакона тормозн...

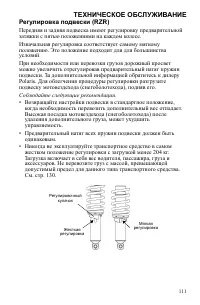

111 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регулировка подвески (RZR) Передняя и задняя подвеска имеют регулировку предварительной затяжки с пятью положениями на каждом колесе.Изначальная регулировка соответствует самому мягкому положению. Это положение подходит для для большинства условий.При необходимости или п...

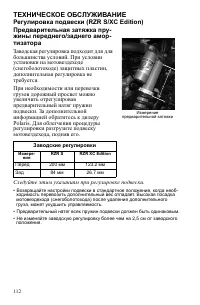

112 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регулировка подвески (RZR S/XC Edition)Предварительная затяжка пру- жины переднего/заднего амор- тизатора Заводская регулировка подходит для для большинства условий. При условии установки на мотовездеходе (снегоболотоходе) защитных пластин, дополнительная регулировка не ...

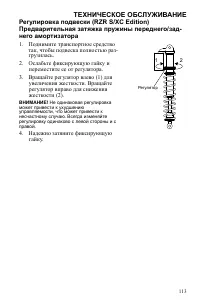

113 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регулировка подвески (RZR S/XC Edition)Предварительная затяжка пружины переднего/зад- него амортизатора 1. Поднимите транспортное средство так, чтобы подвеска полностью раз- грузилась. 2. Ослабьте фиксирующую гайку и переместите ее от регулятора. 3. Вращайте регулятор вл...

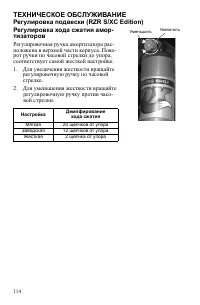

114 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регулировка подвески (RZR S/XC Edition)Регулировка хода сжатия амор- тизаторов Регулировочная ручка амортизатора рас- положена в верхней части корпуса. Пово- рот ручки по часовой стрелки до упора, соответствует самой жесткой настройке.1. Для увеличения жесткости вращайте...

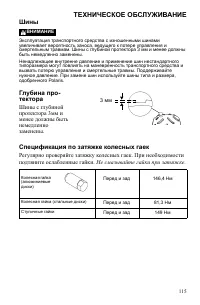

115 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Шины Эксплуатация транспортного средства с изношенными шинами увеличивает вероятность заноса, ведущего к потере управления и смертельным травмам. Шины с глубиной протектора 3 мм и менее должны быть немедленно заменены.Ненадлежащее внутренне давление и применение шин нест...

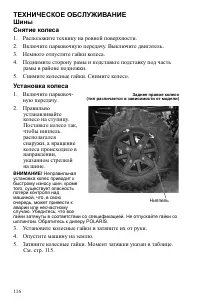

116 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ШиныСнятие колеса 1. Расположите технику на ровной поверхности.2. Включите парковочную передачу. Выключите двигатель.3. Немного отпустите гайки колеса.4. Поднимите сторону рамы и подставьте подставку под часть рамы в районе подножки. 5. Снимите колесные гайки. Снимите ко...

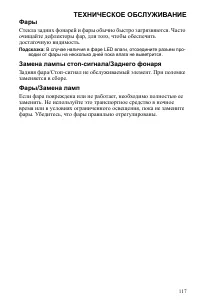

117 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Фары Стекла задних фонарей и фары обычно быстро загрязняются. Часто очищайте дефлекторы фар, для того, чтобы обеспечить достаточную видимость. Подсказка: В случае наличия в фаре LED влаги, отсоедините разъем про- водки от фары на несколько дней пока влага не выветрится. ...

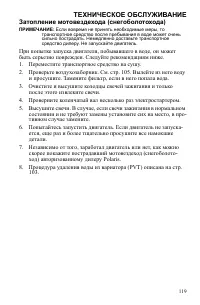

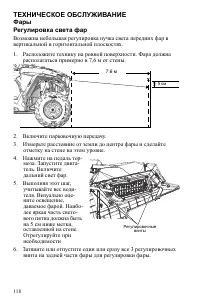

119 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Затопление мотовездехода (снегоболотохода) ПРИМЕЧАНИЕ: Если вовремя не принять необходимые меры, то транспортное средство после пребывания в воде может очень сильно пострадать. Немедленно доставьте транспортное средство дилеру. Не запускайте двигатель. При попытке запуск...

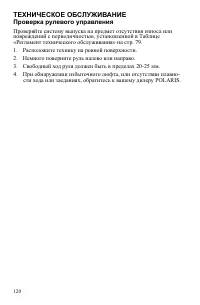

120 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Проверка рулевого управления Проверяйте систему выпуска на предмет отсутствия износа или повреждений с периодичностью, установленной в Таблице «Регламент технического обслуживания» на стр. 79. 1. Расположите технику на ровной поверхности.2. Немного поверните руль налево ...

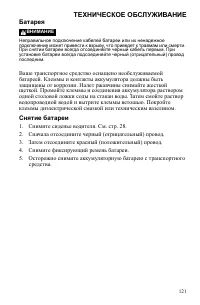

121 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Батарея Неправильное подключение кабелей батареи или их ненадежное подключение может привести к взрыву, что приведет к травмам или смерти. При снятии батареи всегда отсоединяйте черный кабель первым. При установке батареи всегда подсоединяйте черный (отрицательный) прово...

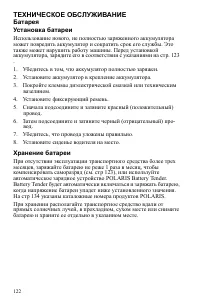

122 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяУстановка батареи Использование нового, не полностью заряженного аккумулятора может повредить аккумулятор и сократить срок его службы. Это также может нарушить работу машины. Перед установкой аккумулятора, зарядите его в соответствии с указаниями на стр. 123 .1. У...

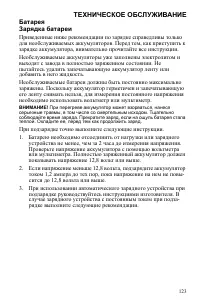

123 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяЗарядка батареи Приведенные ниже рекомендации по зарядке справедливы только для необслуживаемых аккумуляторов. Перед тем, как приступить к зарядке аккумулятора, внимательно прочитайте все инструкции.Необслуживаемые аккумуляторы уже заполнены электролитом и выходят...

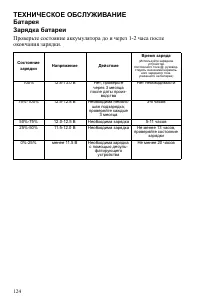

124 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяЗарядка батареи Проверьте состояние аккумулятора до и через 1-2 часа после окончания зарядки. Состояние зарядки Напряжение Действие Время заряда (Используйте зарядное устройство постоянного тока @, руковод- ствуясь значением нормаль- ного зарядного тока, указанног...

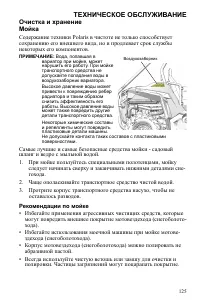

125 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеМойка Содержание техники Polaris в чистоте не только способствует сохранению его внешнего вида, но и продлевает срок службы некоторых его компонентов. ПРИМЕЧАНИЕ: Вода, попавшая в вариатор при мойке, может нарушить его работу. При мойке транспортного ср...

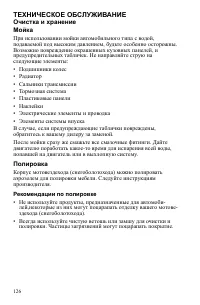

126 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеМойка При использовании мойки автомобильного типа с водой, подаваемой под высоким давлением, будьте особенно осторожны. Возможно повреждение окрашенных кузовных панелей, и предупредительных табличек. Не направляйте струю на следующие элементы: • Подшипн...

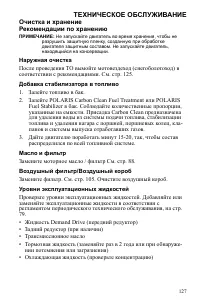

127 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеРекомендации по хранению ПРИМЕЧАНИЕ: Не запускайте двигатель во время хранения, чтобы не разрушить защитную пленку, созданную при обработке двигателя защитным составом. Не запускайте двигатель, находящийся на консервации. Наружная очистка После проведен...

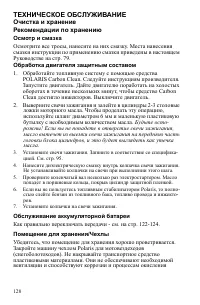

128 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеРекомендации по хранению Осмотр и смазка Осмотрите все тросы, нанесите на них смазку. Места нанесения смазки инструкции по применению смазки приведены в настоящем Руководстве на стр. 79. Обработка двигателя защитным составом 1. Обработайте топливную сис...

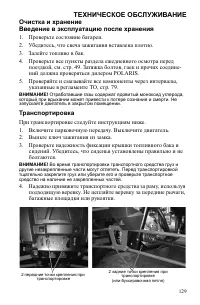

129 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранениеВведение в эксплуатацию после хранения 1. Проверьте состояние батареи.2. Убедитесь, что свеча зажигания вставлена плотно.3. Залейте топливо в бак.4. Проверьте все пункты раздела ежедневного осмотра перед поездкой, см. стр. 49. Затяжка болтов, гаек и про...

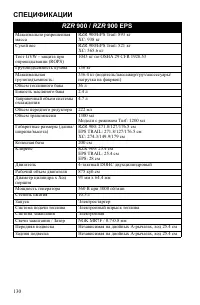

130 СПЕЦИФИКАЦИИ RZR 900 / RZR 900 EPS Максимально разрешенная масса RZR 900/EPS Trail: 893 кг XC: 938 кг Сухой вес RZR 900/EPS Trail: 521 кг XC: 565.6 кг Тест GVW - защита при опрокидывании (ROPS) 1043 кг по OSHA 29 CFR 1928.53 Грузоподъемность кузова 136 кг Максимальная грузоподъемность: 336.4 кг ...

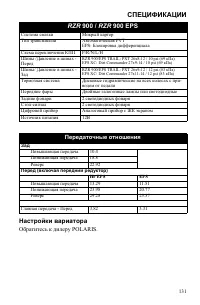

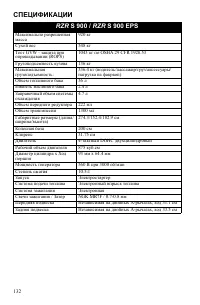

131 СПЕЦИФИКАЦИИ Настройки вариатора Обратитесь к дилеру POLARIS. RZR 900 / RZR 900 EPS Система смазки Мокрый картер Тип трансмиссии Автоматическая PVT EPS: Блокировка дифференциала Схема переключения КПП P/R/N/L/H Шины /Давление в шинах - Перед RZR 900/EPS TRAIL: PXT 26x8-12 / 10 psi (69 кПа) EPS X...

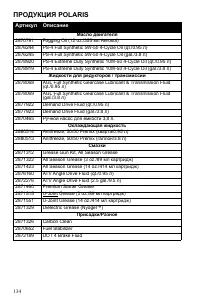

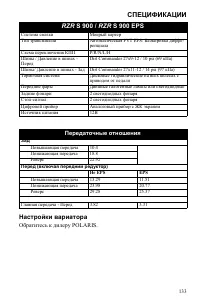

134 ПРОДУКЦИЯ POLARIS Артикул Описание Масло двигателя 2870791 Fogging Oil (12 oz./355 мл Aerosol) 2876244 PS-4 Full Synthetic 5W-50 4-Cycle Oil (qt./0.95 л) 2876245 PS-4 Full Synthetic 5W-50 4-Cycle Oil (gal./3.8 л) 2878920 PS-4 Extreme Duty Synthetic 10W-50 4-Cycle Oil (qt./0.95 л) 2878919 PS-4 Ex...

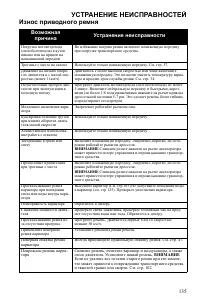

135 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Износ приводного ремня Возможная причина Устранение неисправности Погрузка мотовездехода (снегоболотохода) в кузов пикапа или на прицеп на повышающей передаче Во избежание нагрева ремня включите пониженную передачу при погрузке транспортного средства. Троганье с места н...

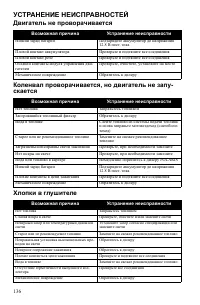

136 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Двигатель не проворачивается Коленвал проворачивается, но двигатель не запу- скается Хлопки в глушителе Возможная причина Устранение неисправности Низкий заряд батареи Подзарядите аккумулятор до напряжения 12.8 В пост. тока Плохой контакт аккумулятора Проверьте и подтян...

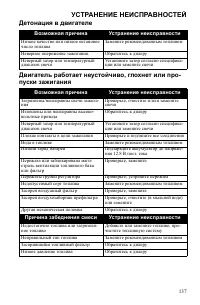

137 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Детонация в двигателе Двигатель работает неустойчиво, глохнет или про- пуски зажигания Возможная причина Устранение неисправности Низкое качество или низкое октановое число топлива Замените рекомендованным топливом Неверное опережение зажигания. Обратитесь к дилеру Неве...

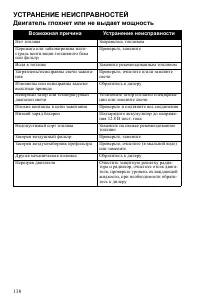

138 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Двигатель глохнет или не выдает мощность Возможная причина Устранение неисправности Нет топлива Заправьтесь топливом Пережата или заблокирована маги- страль вентиляции топливного бака или фильтр Проверьте, замените Вода в топливе Замените рекомендованным топливом Загряз...

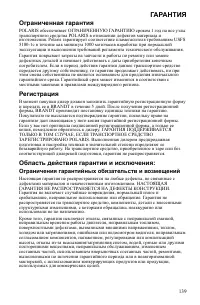

139 ГАРАНТИЯ Ограниченная гарантия POLARIS обеспечивает ОГРАНИЧЕННУЮ ГАРАНТИЮ сроком 1 год на все узлы транспортного средства POLARIS в отношении дефектов материала и изготовления. Polaris гарантирует соответствие пламегасителя требованиям USFS 5100-1c в течение как минимум 1000 моточасов наработки ...

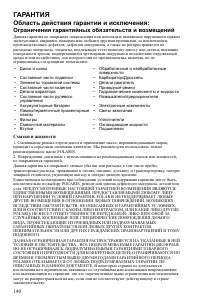

140 ГАРАНТИЯ Область действия гарантии и исключения: Ограничения гарантийных обязательств и возмещений Данная гарантия не покрывает повреждения или неполадки, вызванные нарушением правил эксплуатации, авариями, пожаром или любыми другими причинами, за исключением производственных дефектов, дефектов ...

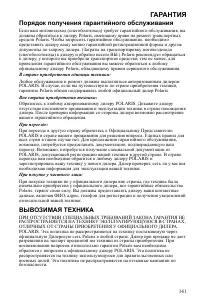

141 ГАРАНТИЯ Порядок получения гарантийного обслуживания Если ваш мотовездеход (снегоболотоход) требует гарантийного обслуживания, вы должны обратиться к дилеру Polaris, имеющему право на ремонт транспортных средств Polaris. Чтобы запросить гарантийное обслуживание, необходимо представить дилеру ваш...

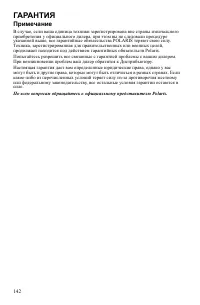

142 ГАРАНТИЯ Примечание В случае, если ваша единица техники зарегистрирована вне страны изначального приобретения у официального дилера, при этом вы не следовали процедуре указанной выше, все гарантийные обязательства POLARIS теряют свою силу. Техника, зарегистрированная для правительственных или во...

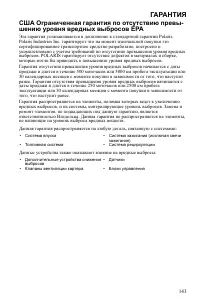

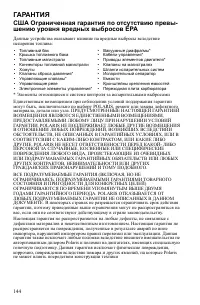

143 ГАРАНТИЯ США Ограниченная гарантия по отсутствию превы- шению уровня вредных выбросов EPA Эта гарантия устанавливается в дополнение к стандартной гарантии Polaris. Polaris Industries Inc. гарантирует что на момент изначальной покупки это сертифицированное транспортное средство разработано, постр...
