маршрутный бортовой компьютер

“115Х23M», “115Х24M», «115Х24M RGB

             3

- Подключите колодку БК к штатному разъему маршрутного компьютера.

- Установите датчик температуры. Для этого необходимо:

а. Пропустить провод датчика температуры от места установки БК к левому кронштейну крепления перед

-

него  бампера  (под  капот  через  резиновый  уплотнитель  троса  спидометра  по  жгуту  проводов  в  отверстие

передней рамки к левому кронштейну крепления переднего бампера).

б. Открутить гайку крепления бампера.

в. Установить датчик на шпильку (над шайбой), закрутить гайку.

- Подключите провод «масса» к аккумулятору.

- Включите зажигание. На дисплее должно появиться сообщение “Счастливого

пути”, далее индикация группы “ВРЕМЯ, БУДИЛЬНИК, КАЛЕНДАРЬ” «ТЕМПЕРА

-

ТУРА ЗА БОРТОМ « (в случае, если датчик температуры подключен), прозвучать приветствие.

- Если на дисплее нет никаких надписей или надпись мигает во время работы

двигателя, смотрите таблицу неисправностей БК.

а. Проверьте наличие иммобилайзера.

б. Убедитесь, что при отсутствии иммобилайзера существует пере

-

мычка между 9 и 18 клеммами разъёма (см. Рис. 2).

в. Если перемычка между клеммами разъема отсутствует, устано

-

вите ее.

-Установите текущее время, дату, желаемую температуру включе

-

ния вентилятора системы охлаждения.

-Убедитесь, что подключенный датчик температуры функционирует и

БК показывает реальную температуру в месте установки датчика.

-Убедившись в работоспособности БК, выключите зажигание, снова снимите клемму «МАССА» с аккумулятора.

-Установите БК вместо штатной заглушки в панели приборов.

-Подключите клемму «МАССА» к АКБ.

-Включите зажигание.

Установите текущее время, дату, день недели, яркость дисплея, яркость подсветки кнопок, а также, если не

-

обходимо, способ измерения уровня топлива в бензобаке и желаемую температуру включения вентилятора

системы охлаждения.

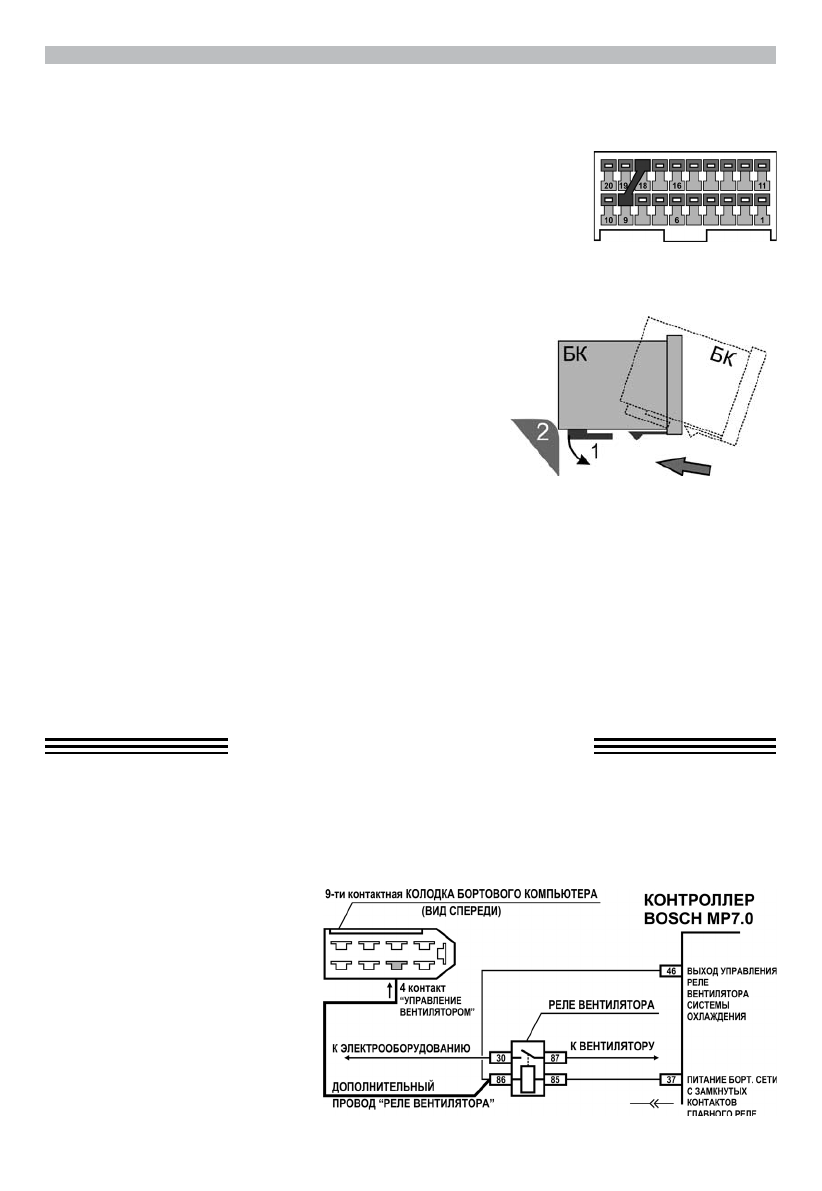

Установка БК на “высокую” панель

 (см. Рис.3).

Для устранения возможных трудностей при установке БК в штатное гнездо рекомендуем следующий способ:

а. Необходимо отогнуть вниз направляющую пластинку 1 в гнезде либо удалить ее выступ.

б. Если мешает уступ воздуховода 2, необходимо БК при установке направлять под небольшим углом вверх.

3.1 ПОДКЛюЧЕНИЕ фУНКЦИИ «ТРОПИК»

Внимание! Если на Вашем автомобиле установлен контроллер (например, BOSCH

MP7.0),  не  поддерживающий  управление  вентилятором  системы  охлаждения  по

К-линии,  то  необходимо  подключить  к  БК  дополнительный  провод  «РЕЛЕ  ВЕНТИ

-

ЛЯТОРА» (см. Рис.4). После выполнения данного подключения к функциям БК добав

-

ляется функция ТРОПИК для контроллера BOSCH MP7.0.

Внимание! Для других контроллеров аппаратное подключение функции ТРОПИК не

требуется,  так  как  управле

-

ние  вентилятором  системы

охлаждения  осуществляется

по К-линии. При подключении к

данным  контролерам  возмож

-

но  немотивированное  загора

-

ние лампы CHECK ENGINE.

*  недоступно  для  БК  “ШТАТ

115Х23М”

рис.2

рис. 3

 У

становка на “высокую” панель

рис. 4

Аппаратное подключение функции “ТРОПИК”
