маршрутный бортовой компьютер

“115Х23M», “115Х24M», «115Х24M RGB

                2

ОТЛИЧИЯ  БК “115Х23M», “115Х24M», «115Х24M RGB» ОТ ПРЕДЫДУЩИХ ВЕРСИЙ

1. Реализована возможность параллельного мониторинга маршрутных параметров по двум различным

точкам отсчета, с независимой возможностью сброса (обнуления) каждого вида отчетов, а также с воз

-

можностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.

2.  Восемь  мультидисплеев  (МД)  с  изменяемым  набором  параметров  и  один  мультидисплей  со  сменой

параметров в автоматическом режиме в зависимости от текущих условий.

3.  БК  имеет  режим  «ТАКСИ»,  позволяющий  отображать  стоимостные  характеристики  поездки  и  стои

-

мость истраченного топлива.

4.  БК  имеет  режим  «ДИНАМИКА»,  позволяющий  замерять  и  отображать  динамические  характеристики

автомобиля.

5. Реализована возможность программирования функций двух кнопок «ЧАСЫ» и «ЛЮБИМАЯ».

6. БК имеет режим предупреждения о сроках технического обслуживания и окончания срока страховки.

7. В БК реализован «спящий режим». При выключении зажигания, но при оставшемся подключении БК

к бортсети автомобиля, яркость экрана падает до 0% и остаётся доступным только МД «ЧАСЫ». Чтобы

ярче осветить МД «ЧАСЫ», нажмите любую кнопку на верхней панели БК. Экран будет освещен в течение

8 секунд, после чего БК вновь перейдёт в спящий режим.

8. БК имеет 4 уровня настроек: Настройки пользователя; Тонкие настройки; Настройки при подключении;

Дополнительные настройки.

9. Отображение ошибок ЭСУД с их статусом и их текстовая расшифровка.

10. Существует возможность перепрошивки БК с помощью кабеля «Data cable» или «Data cable USB» (в

комплектацию не входят).

3. УСТАНОВКА БК

Внимательно ознакомьтесь с данной инструкцией

 перед установкой и использованием БК.

При возникновении вопросов телефон горячей линии: 8-902-299-41-05

  Внимание!  Для  облегчения  установки  БК  на  “высокую  панель”  и  а/м  семейства  Лада

4х4 (“НИВА”) рекомендуем приобрести у дилера или по почте (www.shtat.ru) соответ

-

ствующий  Вашему  автомобилю  установочный  комплект:  “Установочный  комплект

ШТАТ  115  на  Ниву”  или  “Установочный  комплект  ШТАТ  115  на  “высокую  панель”  а/м

ВАЗ 2109”.

ПЕРЕД НАЧАЛОМ РАБОТЫ ОТКЛЮЧИТЕ КЛЕММУ “МАССА” ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ!

- Извлеките штатную заглушку маршрутного компьютера на панели приборов.

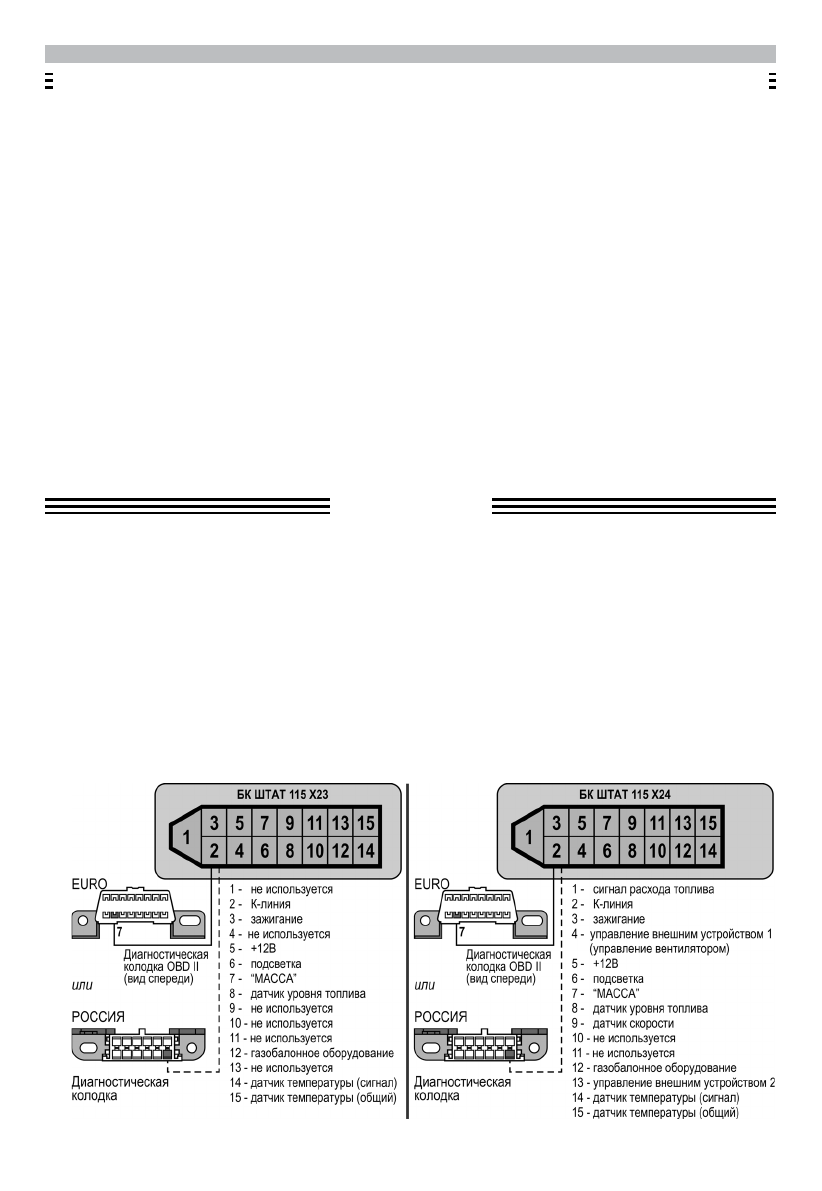

-  Подключите  БК  согласно  схеме  подключения  (см.  Рис.1)  к  диагностической  колодке  Вашего  автомобиля

через входящий в комплект переходник диагностической линии (диагностическая колодка находится внизу

консоли под декоративной накладкой).

рис. 1

Схема подключения
