 Тщательно заизолируйте полученное соединение.

6.10

Вставьте  соответствующий  контакт  переходника  диагностической  линии  (серый  провод  К-линии),  он  входит  в

комплект, в колодку жгута “люкс” согласно схеме подключения (см.

Рис.9

).

6.11

Протяните  серый  провод  К-линии  из  жгута  “люкс”  до  диагностической  колодки  (поз.  7,

Рис.7

),  (находится  под

рулевой колонкой с правой стороны) и подключите его к диагностической колодке согласно схеме подключения (см.

Рис.9

).

6.12

Подключите 9-контактную колодку жгута “люкс” к бортовому компьютеру.

6.13

Установите  бокс  для  телефона  (поз.  8,

Рис.3

)  рядом  с  бортовым  компьютером,  затем  подключите  динамик  к

соответствующим контактам БК.

6.14

Проложите  датчик  температуры  в  подкапотное  пространство  автомобиля  и  закрепите  его.  Затем  подключите

колодку датчика температуры к БК.

6.15

Вставьте БК в консоль.

6.16

Подключить клемму “масса” к АКБ.

6.17

Убедитесь, что БК включается и работает без замечаний.

6.18

Выполните настройки в соответствии с

разделом 8

.

7. АППАРАТНОЕ ПОДКЛЮЧЕНИЕ ФУНКЦИИ “ТРОПИК“

Внимание!

  Если  на  Вашем  автомобиле

установлен  контроллер

BOSCH  MP7.0

,  не

поддерживающий управление вентилятором

системы  охлаждения  по  К-линии,  то

необходимо подключить к БК дополнительный

провод  “РЕЛЕ  ВЕНТИЛЯТОРА”  (см.

  Рис.10

).

После  выполнения  данного  подключения  к

функциям БК добавляется функция ТРОПИК

для контроллера BOSCH MP7.0.

Внимание!

  Для  других  контроллеров  аппа-

ратное  подключение  функции  ТРОПИК  не

требуется, так как управление вентилятором

системы  охлаждения  осуществляется  по

К-линии. При подключении к данным контролерам возможно немотивированное загорание лампы CHECK ENGINE.

8. НАСТРОЙКА БК ПОСЛЕ УСТАНОВКИ И ПОДКЛЮЧЕНИЯ

Внимание!

 После установки и подключении БК необходимо произвести первоначальные настройки.

8.1

При

первом

подключении БК к бортсети БК входит в ДЕМОРЕЖИМ:

- поочередное мигание подсветок кнопок

- изменение цвета подсветки индикатора (только для RGB индикатора)

- на экране группы меню БК сменяется отображением информации о БК

версия ПО

 (версия программного обеспечения)

ТГу. нИЛ 15

 (производитель)

www.shtat.ru

 (сайт производителя)

8-902-299-41-05

 (телефон горячей линии).

Если в ДЕМоРЕЖиМЕ нажать кнопку“Любимая функция” (

крайняя правая кнопка

), то БК будет последовательно

воспроизводить все имеющиеся голосовые сообщения. Повторное нажатие кнопки “Любимая функция” (

крайняя

правая кнопка

)

,

приведет к выключению воспроизведения голосовых сообщений.

8.2

Для выхода из ДЕМОРЕЖИМА включите зажигание.

8.3

Нажмите кнопку   . БК определит и выведет на дисплей

тип Эбу

 (электронного блока управления), установленно-

го на Вашем автомобиле. После этого БК переходит в режим отображения графического меню

групп.

Внимание!

  Если

бК

, при

включенном зажигании,

 не определил  тип

 Эбу

, установленного на Вашем автомобиле,

то выберите

тип Эбу

 вручную (кнопка    (нет) - перейти к следующему

тип Эбу

, кнопка    (да) - сохранение выбран-

ного

типа Эбу

.

8.4

Войдите в

группу

“нАСТРОйКИ“

и

 активируйте функцию “

ЗАГРуЗКА ЗАВОДСКИХ нАСТРОЕК

”.

Рис. 10

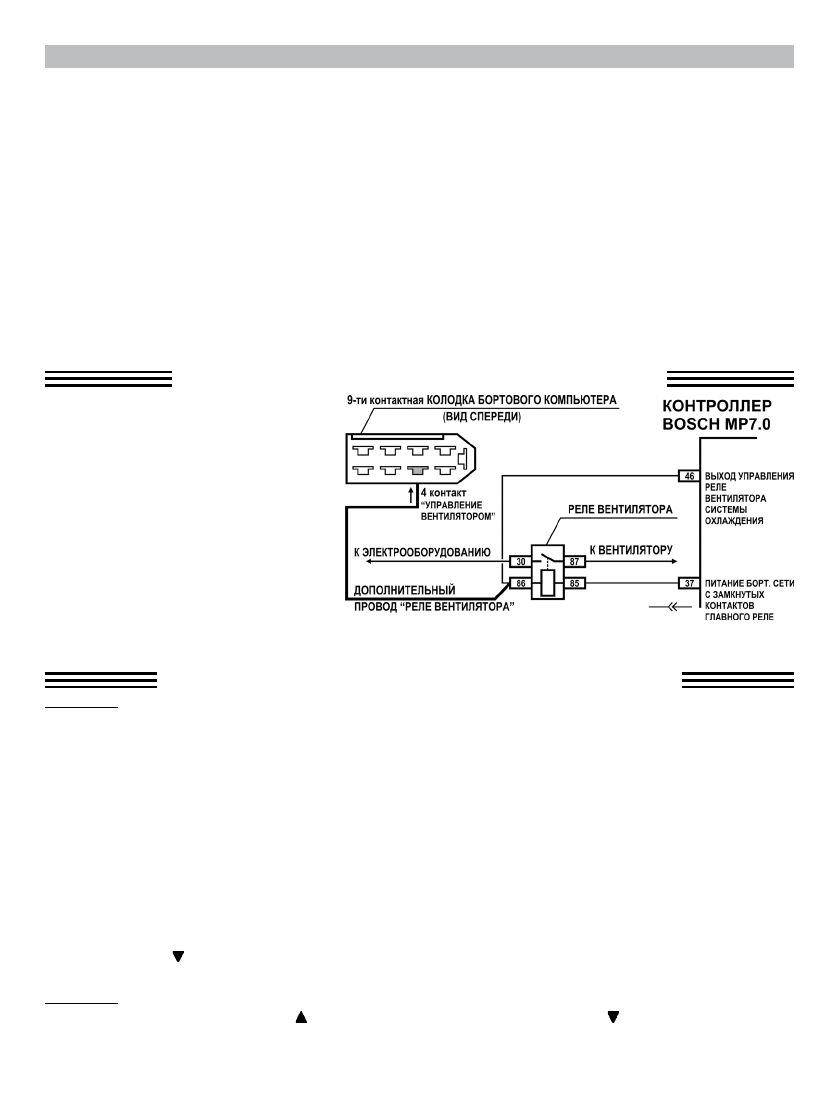

Аппаратное подключение функции “ТРоПиК”
