маршрутный бортовой компьютер     ШТАТ 110X6 - M

               4

свет, тепло из моторног отсека автомобиля и т.п.

д.

 возможен и другой маршрут прокладки датчика температуры:

    - снимите боковую левую накладку консоли;

        -  проложите  датчик  от  места  установки  БК  до  хомутов  крепления  штатного  пучка

проводов, расположенного по нижней части панели приборов, далее вдоль пучка про-

водов до монтажного блока;

    - от монтажного блока в моторный отсек датчик проложить стальной протяжкой через

резиновую заглушку пучка проводов моторного отсека, расположенную слева от монтажного блока;

   - провод нужно принять в нише за бачком омывателя (для этого необходимо снять крепление бачка, отодвинуть его

в сторону и принять провод);

      - закрепить провод датчика штатными хомутами пучка проводов.

е.

 подсоедините разъем датчика температуры к БК.

5.5

Проверьте наличие иммобилайзера.

5.6

Убедитесь,  что  при  отсутствии  иммобилайзера  установлена  перемычка  (см.

  рис.  6

).  Если  перемычка  между

клеммами разъема отсутствует, установите ее.

5.7

Установите бокс для телефона (поз. 8,

Рис.3

), затем подключите динамик к соответствующим контактам БК.

5.8

Установите БК в штатное место часов автомобиля.

5.9

Подключите клемму “МАССА” к аккумулятору.

5.10

Выполните настройки в соответствии с

разделом 8

.

6. УСТАНОВКА БК НА АВТОМОБИЛЬ С ПАНЕЛЬЮ ”ЛЮКС”

Данный  вариант  установки  применяется  на  автомобилях  семейства  ВАЗ  2110  с  видоизменённой    панелью

приборов (панель приборов “люкс”).

ПЕРЕД нАчАЛОМ РАбОТы ОТКЛючИТЕ КЛЕММу “МАССА” ОТ АККуМуЛяТОРнОй бАТАРЕИ!

6.1

Установка БК производится в гнездо консоли панели приборов (например, поз.1,

Рис.7

).

6.2

Отверните два самонарезающих винта (поз. 2,

Рис.7

), крепящих щиток панели приборов (поз.3,

Рис.7

).

С правой стороны щитка панели приборов находится выключатель аварийной сигнализации.

6.3

Извлеките выключатель аварийной сигнализации из щитка панели приборов и отсоедините его колодку (см. поз.4,

Рис.7

).

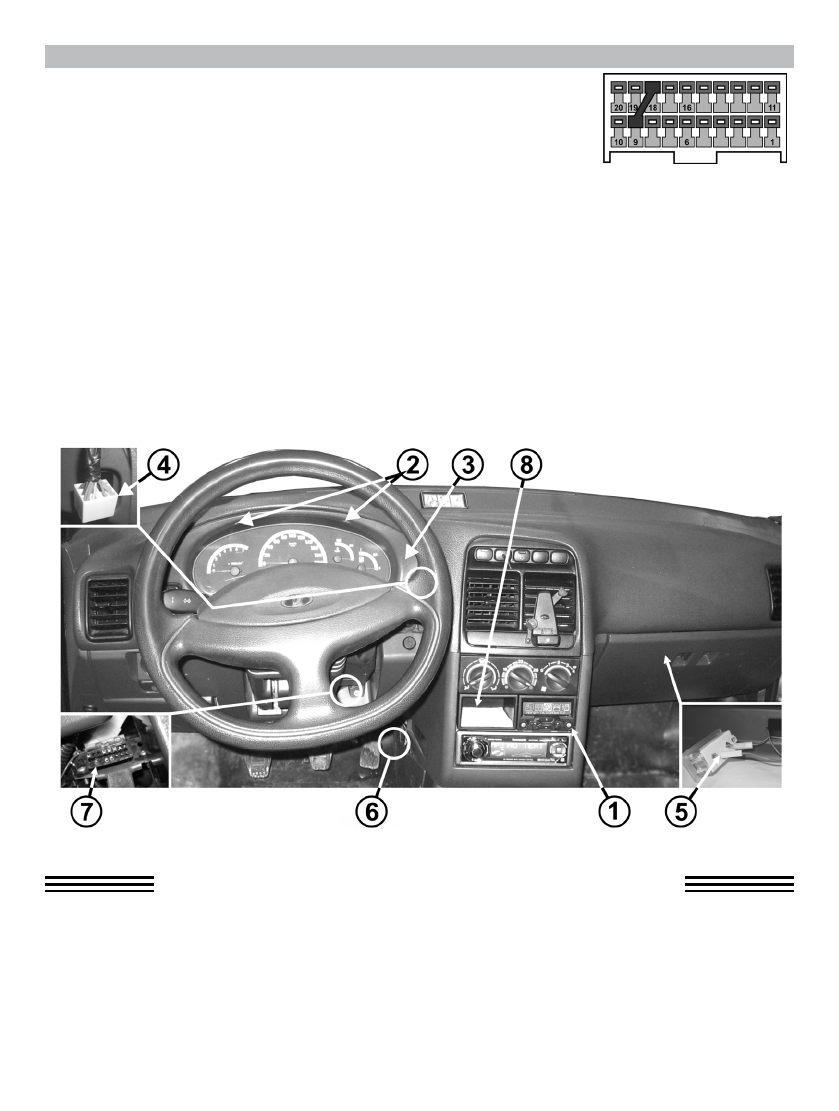

Рис. 6

Разъём иммобилайзера

Рис. 7

 Панель приборов “ЛЮКС”
