маршрутный бортовой компьютер     ШТАТ 110X6 - M

               3

5. УСТАНОВКА БК НА АВТОМОБИЛЬ С ОБЫЧНОЙ ПАНЕЛЬЮ

Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием БК.

При возникновении вопросов обращайтесь по телефону горячей линии: 8-902-299-41-05

ВнИМАнИЕ! Перед началом работы отключите клемму “МАССА” от аккумуляторной батареи!

5.1

Отключите и извлеките штатные часы.

5.2

Подключите  БК  согласно  схеме  подключения  (см.

  рис.5

)  к  диагностической  колодке  Вашего  автомобиля  через

входящий в комплект переходник диагностической линии (диагностическая колодка находится под рулевой колонкой

с правой стороны).

5.3

Подключите колодку БК к штатному разъему маршрутного компьютера.

5.4

Установите датчик температуры. Для этого необходимо:

а.

снимите левую боковую накладку консоли в районе педали газа;

б.

 извлеките бортовую систему контроля (блок слева от часов);

в.

 проложите провод с датчиком от места установки БК до места установки датчика в районе заглушки левой проти-

вотуманной фары на переднем бампере по маршруту: гнездо БК - левая боковая накладка консоли (под ковриком в

районе педалей) - по штатной проводке - левый лонжерон.

г.

 закрепите датчик температуры:

1 способ крепления

Саморезным винтом к ребру жесткости внутри бампе-

ра снизу.

2 способ крепления

Открутите гайку М6 крепления к кузову пластмассовой

детали (номер по каталогу 2110-403363) левой передней

колесной ниши. Оттяните деталь на себя так, чтобы ее

крепежное  отверстие  сошло  со  шпильки.  Установите

на  шпильку  датчик,  а  затем  и  деталь,  закрутите  гайку.

При  правильной  установке  пластмассовая  деталь

закрывает  датчик  от  неблагоприятного  воздействия

воды и грязи.

Внимание!

Мы не рекомендуем иные способы крепле

-

ния  датчика  температуры,  т.к.  на  показания  дат

-

чика  могут  влиять  такие  факторы,  как:  солнечный

Функция

 “нЕ ВыКЛючЕны ГАбАРИТныЕ ОГнИ”

 -  предупреждение о включенных габаритных огнях при выклю-

ченном зажигании.

- панель приборов

- коррекция ДТВ (датчика температуры воздуха)

- ближний свет фар

• АВАРИйный СИГнАЛИЗАТОР

- перегрев двигателя

- недозаряд  аккумуляторной батареи

- низкий уровень топлива
•

РЕчЕВОй СИнТЕЗАТОР

Приветствие:

- пожелание приятного пути

Предупреждения:

- о минимальном количестве топлива в бензобаке

- о полном баке

- о наступлении сроков технического обслуживания

- об опасном перегреве двигателя

- об аварийной ситуации бортсети

• МуЛьТИДИСПЛЕИ (МД)

- дисплей “ГОРОД“

- дисплей “ТРАССА“

- наборный дисплей №1

- наборный дисплей №2

- наборный дисплей №3

- супермультидисплей

• ДИнАМИКА

-

разгон до 100 км/час;  макс. достигнутая скорость

-

время прохождения 402 м; время прохождения 1000 м

• КнОПКА “ЛюбИМАя ФунКцИя”

-

программируемый вызов любой функции БК

• КнОПКА чАСы

- время, температура за бортом

- дата

- день недели

- будильник

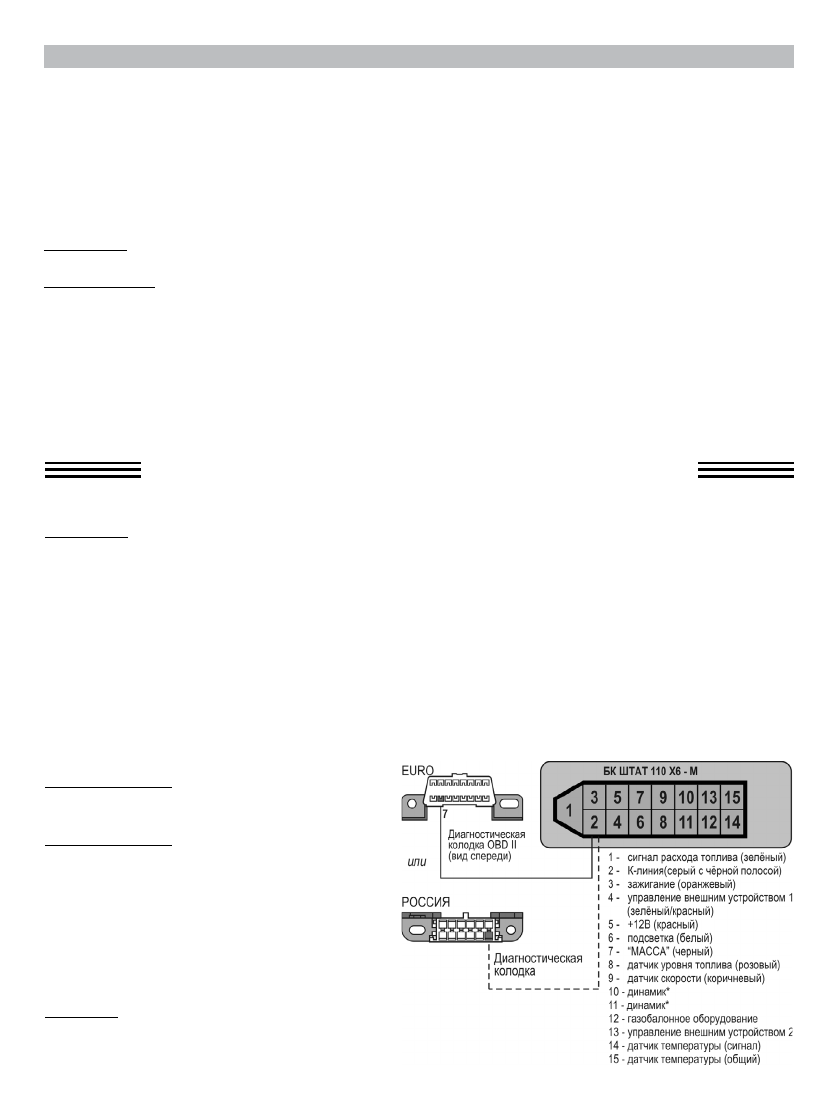

Рис. 5

Схема подключения

(обычная панель)
