маршрутный бортовой компьютер     ШТАТ 110X6 - M

               5

а.

  К  контакту  1  колодки  выключателя  аварийной  сигнализации  подходит  красно-чёрный

провод  (заводской).  Извлеките  этот  контакт  из  колодки,  вставьте  на  его  место  контакт  на

красном проводе из жгута “люкс”, а вынутый контакт соедините с одиночным разъемом на

красном проводе в жгуте “люкс”.

б.

  К  контакту  7  колодки  выключателя  аварийной  сигнализации  подходит  чёрный  провод

(заводской).  Извлеките  этот  контакт  из  колодки,  вставьте  на  его  место  контакт  на  чёрном

проводе из жгута “люкс”, а вынутый контакт соедините с одиночным разъемом  на чёрном

проводе в жгуте “люкс”.

6.4

Подключите сигнал расхода топлива (для контроллера BOSCH 7.9.7+). Для этого:

а.

 Отверните два самонарезающих винта, крепящих комбинацию приборов и выньте её.

б.

 Отсоедините колодку комбинации приборов;

в.

 Снимите часть изоляции (примерно 5 - 7мм) с зелёного провода (заводской), подходящего

к 22-му контакту колодки комбинации приборов;

г.

 Соедините зелёный провод из жгута “люкс” с зелёным  проводом в месте снятия изоляции;

д.

 Тщательно заизолируйте полученное соединение.

е.

 Установите на место колодку комбинации приборов и саму комбинацию приборов.

6.5

Установите на место щиток панели приборов.

6.6

К  колодке  подсветки  прикуривателя  подходит  белый  (или

жёлтый

)  провод  (заводской).  Подключите

соответствующую колодку на белом проводе из жгута “люкс” вместо этой колодки. Затем освободившуюся колодку

подсветки прикуривателя (заводскую) соедините с колодкой на белом проводе из жгута “люкс”.

6.7

Извлеките лампу освещения “бардачка”.

6.8

К  колодке  лампы  освещения  “бардачка”  подходит  синий  провод  (заводской).  Подключите  соответствующую

колодку на синем проводе из жгута “люкс” вместо этой колодки (см. поз.5,

Рис.7

),  Затем освободившуюся колодку

лампы освещения “бардачка” (заводскую) соедините с колодкой на синем проводе из жгута “люкс”.

6.9

Найдите слева от консоли внизу (см. поз. 6,

Рис.7

) чёрную 2-х контактную колодку жгута датчика уровня топлива к

жгуту системы зажигания. К ней подходят два заводских провода: розово-красный и серый.

а.

 Снимите часть изоляции с розово-красного провода (указан стрелкой на

Рис.8

) примерно   5 - 7мм.

б.

 Соедините розовый провод из жгута “люкс” с розово-красным проводом в месте снятия изоляции.

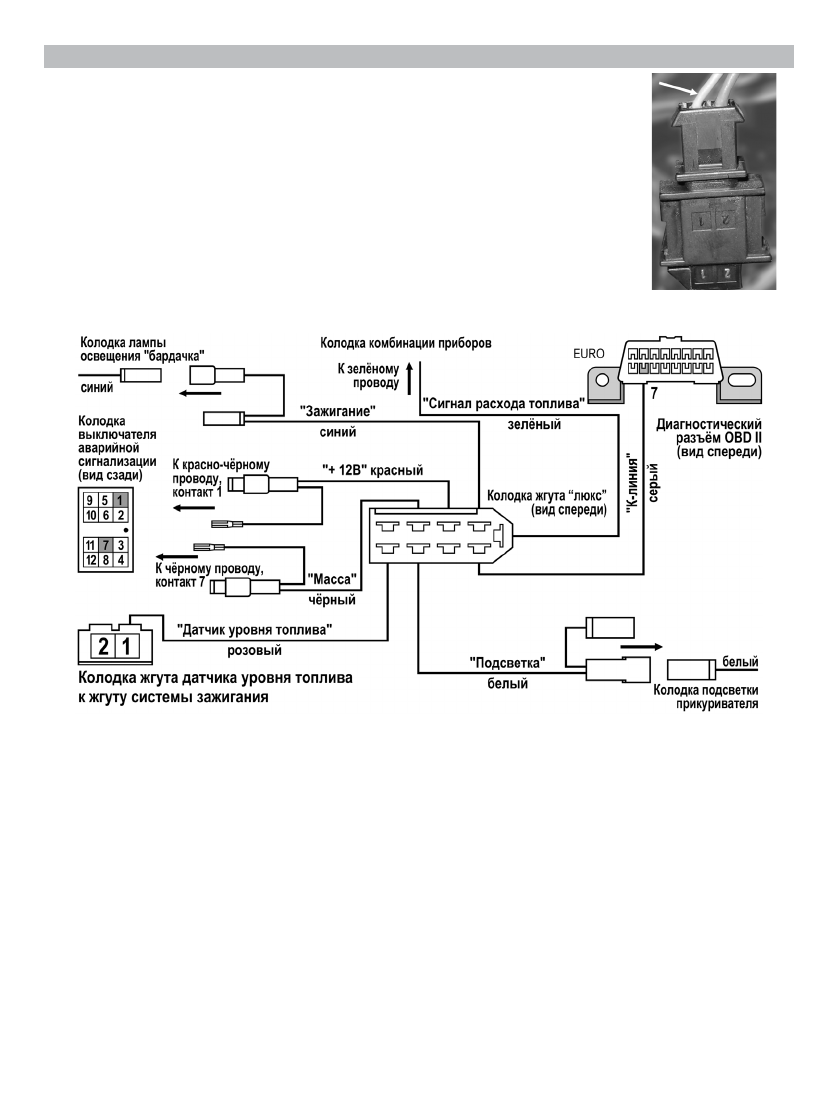

Рис. 8

 Колодка жгута

датчика уровня топлива

Рис. 9

 Схема подключения (панель “ЛЮКС”)
