Ф П
Г

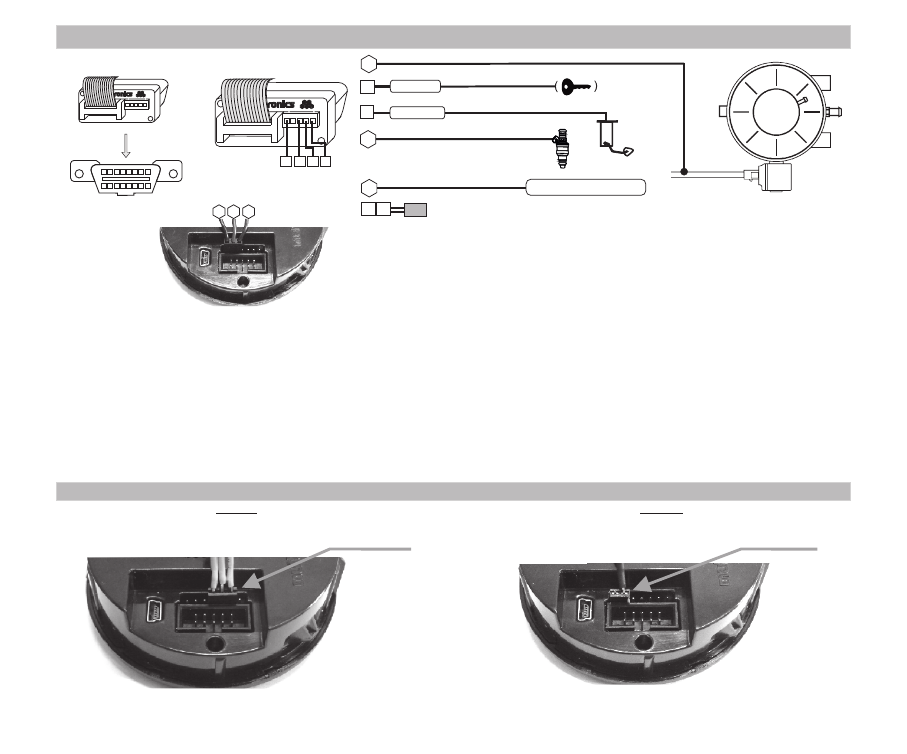

4.7. Схема подключения для режима “Газ / Бензин” с использованием провода “Габариты”
PT-4TC
Маркированная сторона разъема парктроника должна быть
расположена справа дополнительного разъема МК.
Подключение производится к 2, 3 и 4 контактам, считая справа.
4.8. Подключение парковочного радара
Multitronics
(опция)
-8-
PU-4TC
Маркированная сторона разъема парктроника должна быть
расположена справа дополнительного разъема МК.
Подключение производится к
1
и 2 контактам, считая слева
(сигнальный провод - контакт №2).
При подключении 2-х парковочных радаров одновременно (спереди и сзади), шлейфы соединяются параллельно (провод к проводу в
соответствии с контактами разъема). Допускается одновременное подключение парктроников только одной модели, совместная работа PT-4TC и
PU-4TC невозможна.
+12В клапана газа
датчик уровня топлива
клапан газа
газовый редуктор
зажигание
к газовой форсунке
управляющий провод
Г
Ф
датчик температуры воздуха
4 5
П
к парковочному радару
Multitronics PU-4TC
желтый
1
зеленый
3
16-контактный разъем
OBD-2
бортового компьютера
соединить
16-контактный разъем
OBD-2
в автомобиле
1
3
4 5
дополнительный 7-контактный
разъем МК
опциональные
цепи
подключения
16-контактный разъем
OBD-2
бортового компьютера
Для активации режима “Газ / Бензин”
в “Дисплее установок - Источники” следует произвести
следующие настройки:
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - Габ
Для более точного расчета расхода газа рекомендуется подключение провода “Форсунка” к
управляющему выходу газовой форсунки, в “Дисплее установок - Источники” выставить:
Расход газ - Форс
Внимание!
При данном способе подключения не будут работать предупреждения о невыключенных габаритах и невключенном ближнем
свете фар. Управление яркостью дисплея возможно только вручную или по времени.
Настройки для управления яркостью дисплея производятся из “Дисплея установок - Дисплей”.
Ручная регулировка яркости дисплея:
Упр.яркостью - Откл.
Яркость/День - 0...4
Автоматическая регулировка яркости дисплея по времени:
Упр. яркостью - Время
Яркость/День - 0...4
Яркость/Ночь - 0...4
День - время переключения яркости в уровень “Яркость/День”
Ночь - время переключения яркости в уровень “Яркость/Ночь”
В инструкции предложена схема подключения МК к источнику +12В клапана газа. Допускается также подключение МК к любому другому
источнику +12В, напряжение на котором появляется при переключении на газовое топливо (например, к переключателю вида топлива)
согласно схемы газового оборудования, установленного на автомобиль.
