Ф П
Г
Ф П
Г

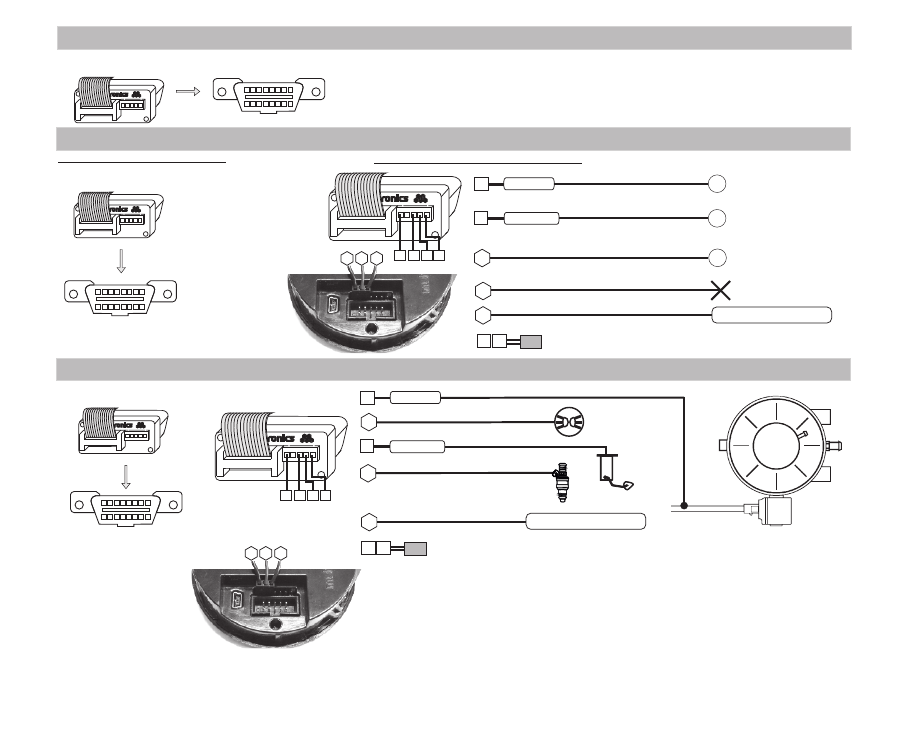

4.5. Подключение Газель
Next
с двигателем
Cummins
(протокол
“J1939”
)
Минимальное подключение
16-контактный разъем
OBD-2
бортового компьютера
соединить
16-контактный разъем
OBD-2
в автомобиле
Опциональные цепи подключения
Г
Ф
к габаритным огням
дополнительный 7-контактный
разъем МК
опциональные
цепи
подключения
желтый
к замку зажигания (+)
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
4 5
П
к парковочному радару
Multitronics PU-4TC
1
3
4 5
16-контактный разъем
OBD-2
бортового компьютера
не используется
4.4. Подключение
Lada Granta
16-контактный разъем
OBD-2
бортового компьютера
соединить
16-контактный разъем
OBD-2
в автомобиле
Для протокола
“M74 CAN”
в “Дисплее установок - Источники” следует произвести
следующие настройки:
Замок зажигания - Вирт
Габариты - ЭБУ
Бак тип - ДУТ ЭБУ
4.6. Схема подключения для режима “Газ / Бензин” с использованием провода “Зажигание”
Для активации режима “Газ / Бензин”
в “Дисплее установок - Источники” следует
произвести настройки:
Замок - Вирт.
Режим Газ/Бенз - Вкл
Перекл.Газ/Бенз - Заж
Для более точного расчета расхода газа рекомендуется подключение провода
“Форсунка” к управляющему выходу газовой форсунки, в “Дисплее установок -
Источники” выставить:
Расход газ - Форс
Внимание!
При данном способе подключения возможно использование только виртуального замка зажигания:
Дисплей установок - Источники - Замок - Вирт.
+12В клапана газа
датчик уровня топлива
клапан газа
газовый редуктор
к габаритным огням
к газовой форсунке
управляющий провод
Г
Ф
датчик температуры воздуха
4 5
П
к парковочному радару
Multitronics PU-4TC
желтый
1
зеленый
3
16-контактный разъем
OBD-2
бортового компьютера
соединить
16-контактный разъем
OBD-2
в автомобиле
1
3
4 5
дополнительный 7-контактный
разъем МК
опциональные
цепи
подключения
16-контактный разъем
OBD-2
бортового компьютера
-7-
7
Комбинация приборов
контакт №7
(коричневый провод)
27
Комбинация приборов
контакт №27
(фиолетовый провод)
2
Комбинация приборов
контакт №2
(желто-черный провод)
