ЗАМЕНА  БЕГОВОЙ  ПЛОТФОРМЫ  И  БЕГОВОГО
ПОЛОТНА

Периодически  осматривайте  беговую  платформу
на  предмет  износа.  Если  через  фенольное
покрытие  начинает  проявляться  древесина,  или
если  поверхность  платформы  повреждена,  то    её
следует  заменить.  При  износе  бегового  полотна
оно  также  подлежит  замене.  Замена  беговой
платформы

и

бегового

полотна

должна

производиться

после

каждого

пройденного

расстояния от 10,000 до 15,000 миль (от 16,000 до
24,000

километров).  Следуйте  инструкциям  ниже,

чтобы  заменить  беговую  платформу  и/или
беговое полотно.

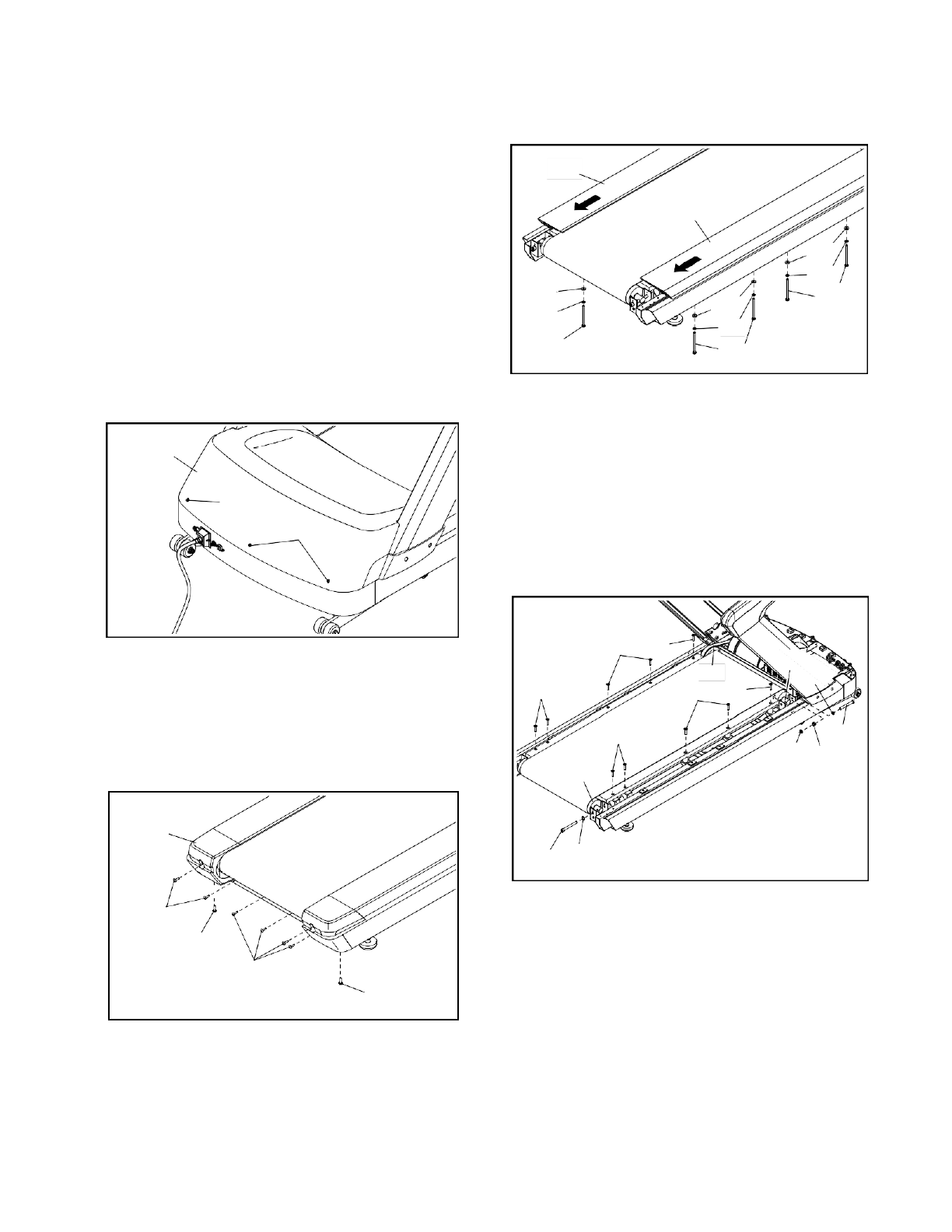

3.

Открутите  восемь  винтов  M8  x  115мм  (134),

снимите  стопорные  шайбы  M8  (13),  и  шайбы  M8
(135)  (

не  все  детали  показаны  на  рисунке).  Затем

стяните левую и правую опорные стойки (130, 131).

130

131

1.

Отсоедините  сетевой  кабель.

Открутите  три

винта  M5  x  15мм  (141),  и  снимите  кожух
двигателя (167).

2.

Снимите  шесть  болтов  M5  x  12мм  с  круглой

шляпкой (137) и открутите два винта

M5 x

20мм

(104) с задней крышки беговой платформы.

Затем

снимите

заднюю

крышку

(136).

4.

Открутите  четыре  винта  M8  x  40мм  (116)  и
шесть  винтов    M8  x  35мм  (115).  Затем  снимите
болт  M12  x  100мм  (124),  шайбу  M12  (125),  гайку
М12  (127)  и  внутреннюю  звездообразную  шайбу
М12 (126) с приводного ролика (168).

Затем  снимите  приводной  ремень  (160)  с
приводного  ролика  (168).  Далее  открутите  два
винта  M12  x  110мм  (128)  и  снимите  стопорные
шайбы  M12  (129)  с  каждой  стороны  опорного
ролика (170) (показана только одна сторона).

 141

 141

4

115  115

116

160

125

115  115

116

170

124

126 127

128 129

2

136

137

104

137

104

135

135

135

3

13

13

13

134

134

134

167

1

168
