10

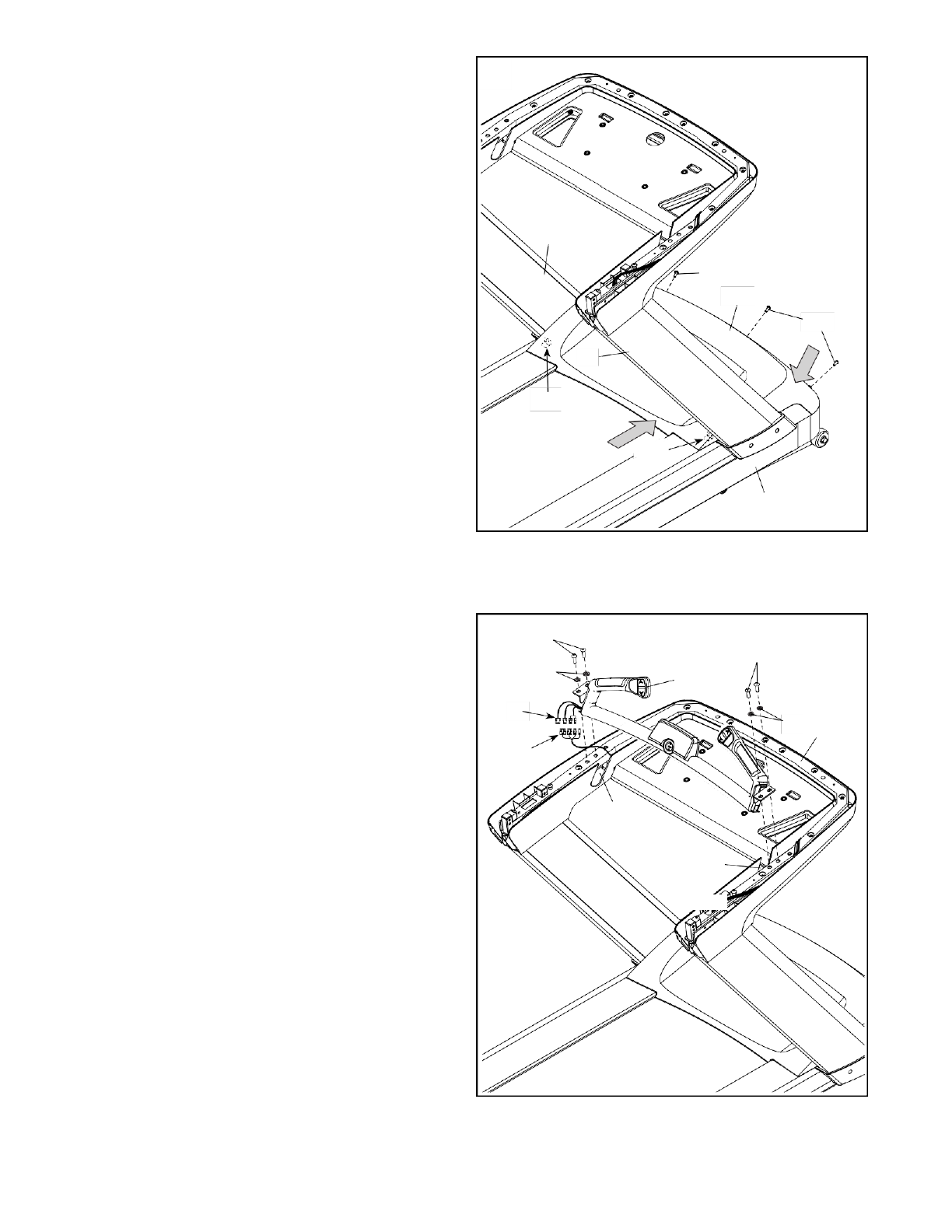

7.

Установите кожух двигателя (167) на раму (107).

Совет: Возможно, вам придется наклонить
кожух двигателя набок, чтобы
отрегулировать его между левой и правой
стойкой (82, 83).

Одной рукой надавите на кожух двигателя (167)
в направлении, указанном верхней стрелкой.
Затем другой рукой надавите на кожух
двигателя в направлении, показанном нижней
стрелкой, до тех пор, пока капот двигателя не
защелкнется на обеих установочных пластинах
задней крышки (140).

Прикрепите кожух двигателя (167) тремя
винтами M5 x 15мм (141), которые вы сняли
в ходе выполнения шага 1.

8.

Подсоедините провода (I) от пульсометра
(J)

к соответствующим проводам (K)

поручня (E).

Вставьте провода (I, K) в поручень тренажёра
(E)

таким образом, чтобы установить

пульсометр (J) в обозначенные разъёмы.

Закрепите пульсометр (J) при помощи
четырёх винтов M8 x 20мм (67) и четырёх
пружинных шайб M8 (13);

сначала

установите все винту перед тем, как
закручивать их. Будьте осторожны, не
зажмите провода.

J

K

Разъём

7

 82

 141

167

141

83

140

140

107

8

67

67

13

I

13  E

Разъём
