196

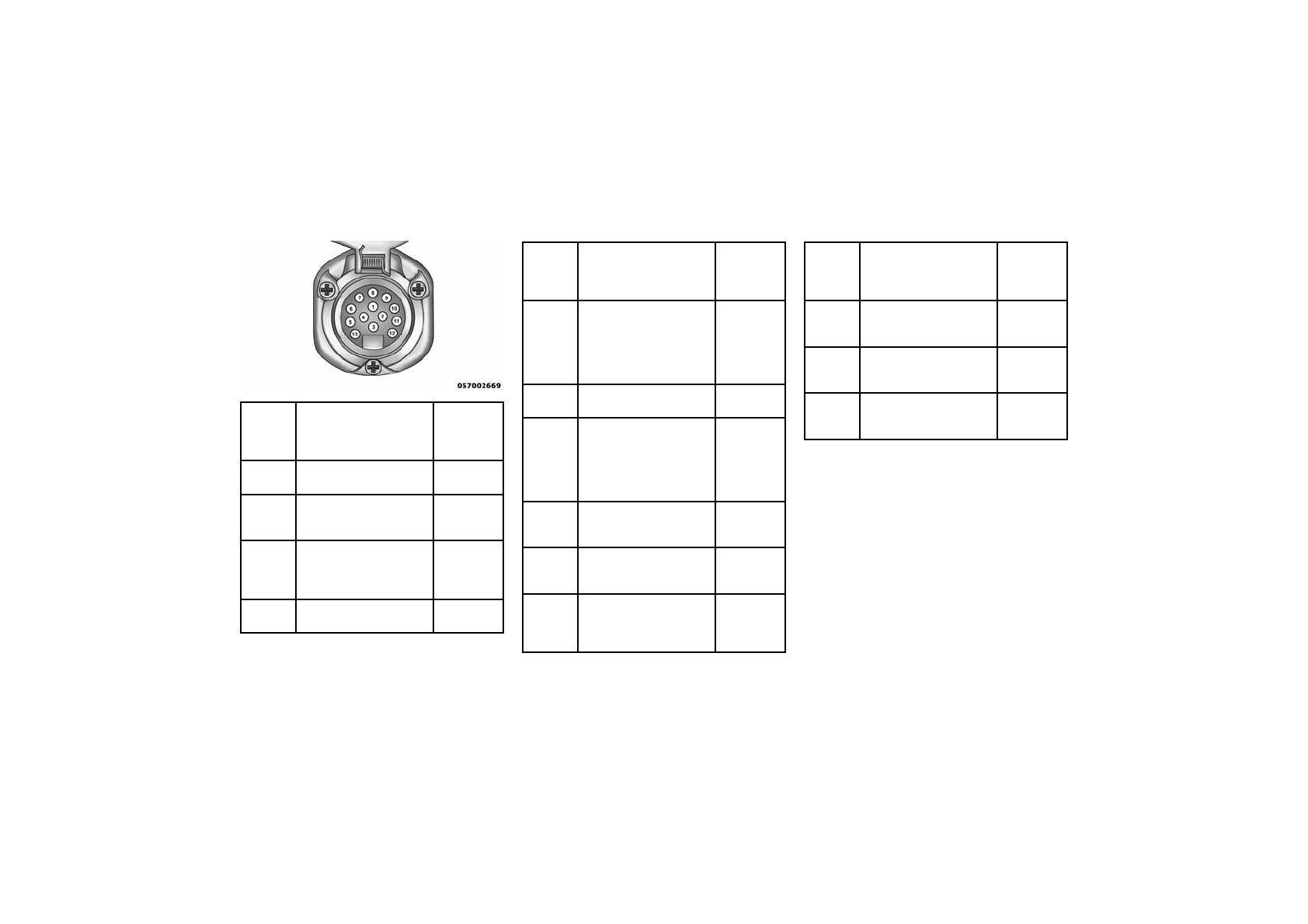

Номер
кон-
такта
Назначение
Цвет про-
вода
1
Левый указатель поворота
Желтый
2
Задний противотуманный
фонарь
Синий
3 а
"Масса" / общий обратный
провод для контактов 1 и
2 и 4 к 8
Белый
4
Правый указатель поворота
Зеленый
Номер
кон-
такта
Назначение
Цвет про-
вода
5
Правый задний габаритный
фонарь, боковые повторители
указателей поворота, подсвет-
ка заднего регистрационного
знака. b
Коричне-
вый
6
Стоп-сигналы
Красный
7
Левый задний габаритный
фонарь, боковые повторители
указателей поворота, подсвет-
ка заднего регистрационного
знака. b
Черный
8
Фонари заднего хода
Красный/
черный
9
Постоянная подача напряже-
ния (+12 В)
Коричне-
вый/белый
10
Постоянная подача напряже-
ния через цепь замка зажига-
ния (+12 В)
Красный
Номер
кон-
такта
Назначение
Цвет про-
вода
11
а
Обратный провод для
контакта 10
Белый
12
Резервный
Красный/
синий
13
а
Обратный провод для кон-
такта 9
Белый
