Русский

5

 Ru

Подключение колонок

■

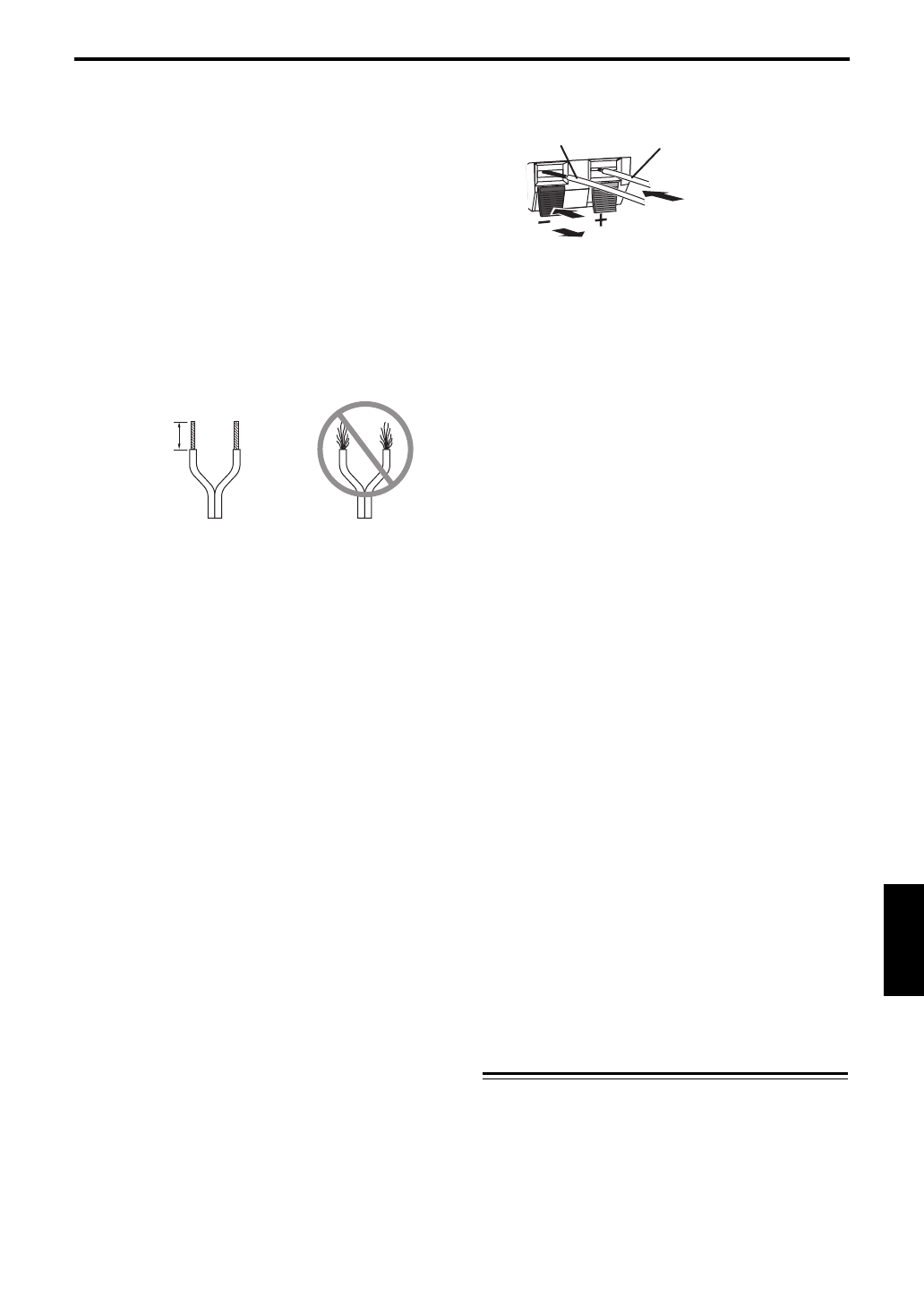

Подготовка кабелей колонок

После размещения колонок в местах установки
необходимо разрезать 25-метровый кабель
колонок на пять отрезков, чтобы подключить две
фронтальные колонки, центральную колонку и
две колонки окружающего звучания.

1

Порежьте прилагаемый кабель колонок на
отрезки необходимой длины для
центральной, фронтальных колонок и
колонок окружающего звучания.
Понадобится пять кабелей.

2

Удалите изоляцию на длине примерно
10 мм на конце каждого провода.

3

Плотно сплетите оголенные провода.

Примечания

• Кабели колонок должны быть максимально

короткими. Не связывайте и не сматывайте
избыточную часть кабеля.

• Оголенные провода необходимо плотно

сплести, чтобы отдельные жилы не выступали
наружу.

• Будьте осторожны, чтобы предотвратить

травмы в процессе подготовки кабелей.

■

Управление терминалами колонок

1

Нажмите и удерживайте защелку
терминала.

2

Вставьте оголенную часть провода.

3

Отпустите защелку таким образом, чтобы
она надежно прижала оголенную часть
провода, а не изоляцию.

4

Проверьте надежность подключения,
слегка потянув кабели.

Примечания

• Убедитесь в том, что оголенные части проводов

не соприкасаются, поскольку это может
привести к поломке колонок или усилителя.

• Если подключение выполнено неправильно, Вы

не услышите звука из колонок.

■

Подключение колонок

Подключите каждую колонку к соответствующим
терминалам колонок на усилителе с помощью
подготовленных ранее кабелей. Подробнее см.
“Схема подключения ” на стр. 4.

Убедитесь в том, что при подключении колонок
была соблюдена правильная полярность—
положительные (+) терминалы к положительным
(+) терминалам, а отрицательные (–) терминалы к
отрицательным (–) терминалам. Если их
перепутать, звук будет неестественным и будет
плохо слышно низкие звуковые частоты.

В настройках размеров акустической системы AV-
ресивера укажите малый размер (или “S”) для всех
акустических систем NS-P380.

При подсоединении сабвуфера к DSP-усилителю
Yamaha или AV-ресиверу, подключите его к
выходу SUBWOOFER или LOW PASS.

Подключение силовых
кабелей

По завершении подключения всех колонок и
савбуфера подключите савбуфер, усилитель и
прочие аудиовидеокомпоненты к подходящей
розетке переменного тока.

Правильно Неправильно

10 мм

2

3

3

1

1

Положительный (+)

Отрицательный (–)

Примечание:
Убедитесь в том, что
в терминале зажата
оголенная часть
провода, а не
изоляция.
