5

 Fr

Connexion des enceintes

Français

■

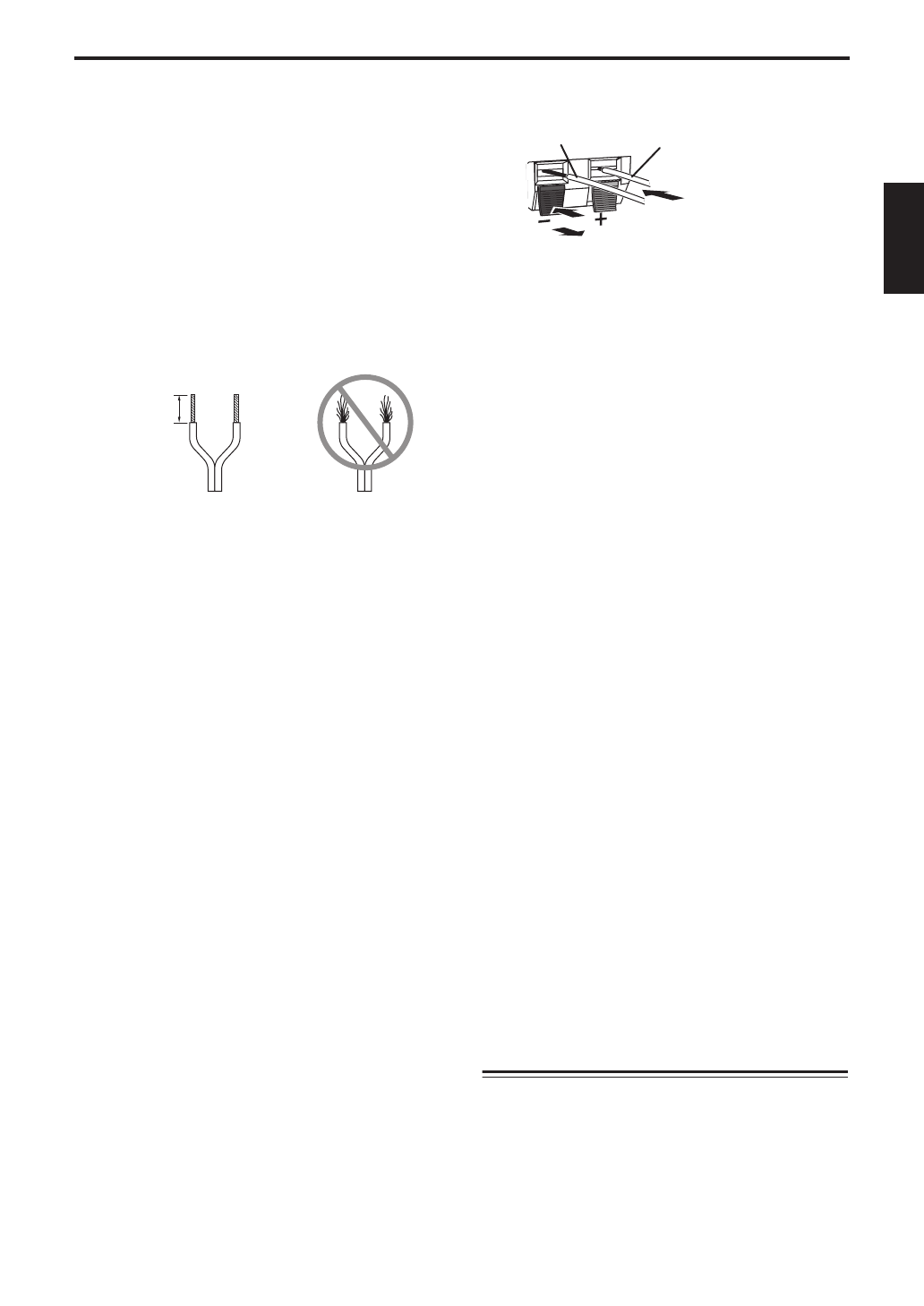

Préparation des câbles d’enceintes

Quand vous avez installé les enceintes, découpez le
câble d’enceinte de 25 m en cinq câbles pour brancher
les deux enceintes avant, l’enceinte centrale et les deux
enceintes surround.

1

Coupez le câble d’enceinte fourni en segments
adéquats pour les enceintes avant, centrale et
surround. Il vous faut cinq câbles.

2

Dénudez l’extrémité de chaque fil sur environ
10 mm.

3

Torsadez la portion dénudée des fils.

Remarques

• Faites  des câbles d’enceintes aussi courts que

possible. Evitez de lier ou d’enrouler la longueur de
câble excédentaire.

• Torsadez  correctement les fils dénudés pour bien

rassembler les brins individuels.

• Veillez à ne pas vous blesser lors de la préparation

des câbles d’enceintes.

■

Utilisation des bornes d’enceintes

1

Appuyez sur le levier de la borne et maintenez-
le.

2

Insérez le fil dénudé.

3

Relâchez le levier pour qu’il se referme
convenablement en serrant le fil dénudé et
non l’isolant.

4

Vérifiez que les fils sont bien maintenus en
tirant doucement dessus.

Remarques

• Veillez à ce que les portions dénudées des câbles

d’enceintes ne se touchent jamais car cela risque
d’endommager l’enceinte ou l’amplificateur.

• Si  les connexions sont incorrectes, les enceintes ne

produisent aucun son.

■

Connexion des enceintes

Branchez chaque enceinte aux bornes adéquates sur
l’amplificateur à l’aide des câbles préparés au préalable.
Voyez la section “Schéma des connexions” à la page  4 à
titre de référence.
Veillez à respecter la polarité en branchant les câbles:
reliez les bornes positives (+) d’une part et les bornes
négatives (–) d’autre part. Si vous inversez la polarité
lors de la connexion d’une enceinte, le son est dénaturé
et manque de graves.
Dans les réglages de votre ampli-tuner AV relatifs à la
taille des enceintes, choisissez Petites ou Small (ou “S”)
pour toutes les enceintes du système NS-P380.
Si vous branchez le subwoofer à un amplificateur DSP
ou un ampli-tuner AV Yamaha, utilisez sa sortie
SUBWOOFER ou LOW PASS.

Connexion des câbles
d’alimentation

Quand toutes les connexions d’enceintes et du
subwoofer sont effectuées, branchez les câbles
d’alimentation du subwoofer, de l’amplificateur et de
vos autres composants AV à des prises secteur.

Bon

Mauvais

10 mm

2

3

3

1

1

Positif (+)

Négatif (–)

Remarque: Vérifiez
que la borne sert le
fil dénudé et non
l’isolant.
