5

 Es

Conectar los altavoces

Español

■

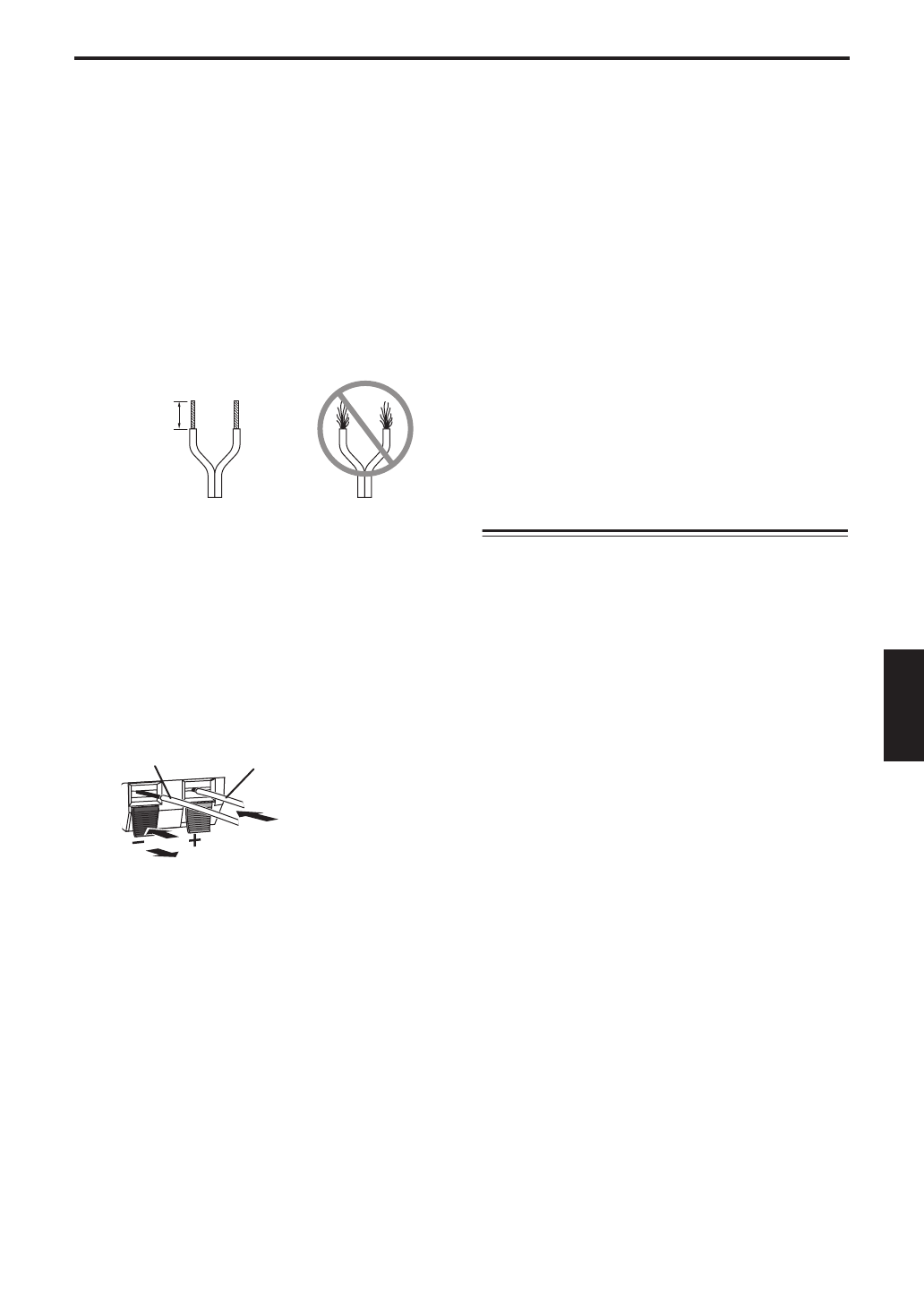

Preparar los cables del altavoz

Cuando haya situado los altavoces, corte unos
25 metros de cable de altavoz para obtener cinco
cables para conectar los dos altavoces frontales, el
altavoz central y los dos altavoces surround.

1

Corte el cable del altavoz incluido a una
longitud adecuada para los altavoces
frontales, central y surround. Necesita cinco
cables.

2

Pele unos 10 mm del aislamiento del extremo
de cada cable del altavoz.

3

Retuerza y apriete los cables pelados.

Notas

• El  cable de los altavoces debe ser tan corto como sea

posible. No ate ni enrolle los cables excesivamente.

• Trence  los cables pelados firmemente para que los

filamentos individuales no se separen.

• Procure  no  lesionarse cuando prepare los cables de

altavoz.

■

Utilizar los terminales del altavoz

1

Mantenga pulsada la lengüeta del terminal.

2

Inserte el cable pelado.

3

Suelte la lengüeta para que sujete
correctamente el cable por su extremo pelado,
no la parte del aislamiento.

4

Compruebe que la conexión sea segura
tirando ligeramente del cable.

Notas

• Compruebe  que los cables pelados no se toquen

entre ellos, de lo contrario podrían dañar el altavoz
o el amplificador.

• Si  las conexiones no son correctas, los altavoces no

emitirán sonido.

■

Conectar los altavoces

Conecte cada altavoz a los terminales de altavoz del
amplificador adecuados a través de los cables que ha
preparado anteriormente. Para obtener más
información, consulte el “Diagrama de conexión” en la
página 4.
Asegúrese de conectar los altavoces con la polaridad
correcta: los terminales positivos (+) a los terminales
positivos (+) y los negativos (–) a los terminales
negativos (–). Si los cruza, el sonido no será natural y
sin graves.
En los ajustes de tamaño del receptor AV, especifique
pequeño o Small (o “S”) para todos los altavoces del
NS-P380.
Si conecta el subwoofer a un amplificador DSP de
Yamaha o a un receptor AV, conéctelo a su
SUBWOOFER o a la salida LOW PASS.

Conectar los cables de
alimentación

Cuando haya terminado de realizar las conexiones del
altavoz y el subwoofer, conecte el subwoofer, el
amplificador y los otros componentes AV a las tomas
de CA correspondientes.

Correcto

Incorrecto

10 mm

2

3

3

1

1

Positivo (+)

Negativo (–)

Nota: Compruebe
que el terminal
sujete los cables
pelados y no la parte
aislada.
