5

 Sv

Anslutning av högtalarna

Svenska

■

Förbereda högtalarkablarna

När du har bestämt var högtalarna ska stå, behöver du
kapa den 25 meter långa högtalarkabeln så att du får
fem kablar för anslutning av de två fronthögtalarna,
centerhögtalaren och de två surroundhögtalarna.

1

Kapa den medföljande högtalarkabeln i
lämpliga längder för front-, center- och
surroundhögtalarna. Du behöver fem kablar.

2

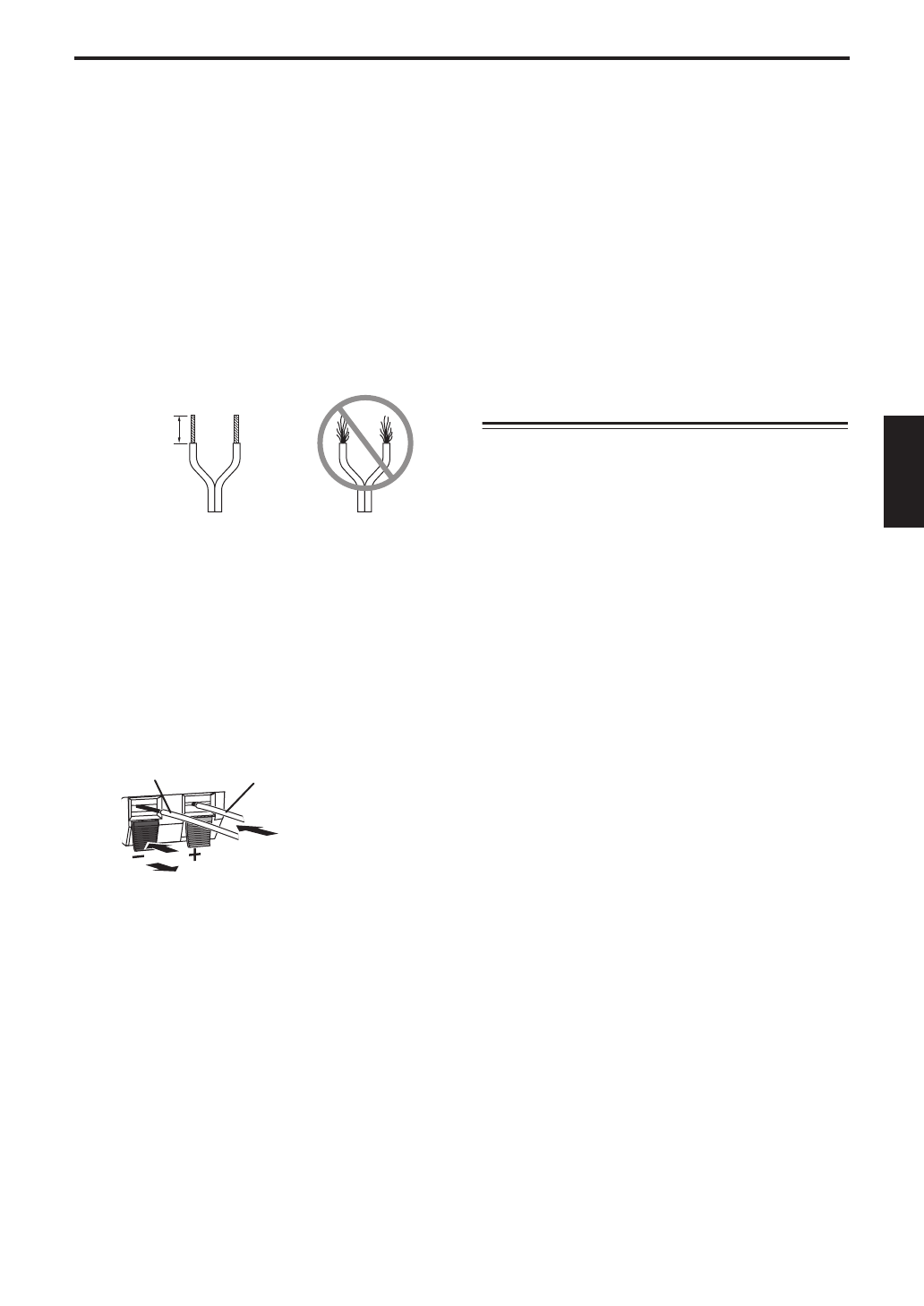

Ta bort cirka 10 mm av isoleringen från änden
på var och en av högtalarledningarna.

3

Tvinna ihop de blottlagda ledningarna
ordentligt.

Anmärkningar

• Gör högtalarkablarna så korta som möjligt.

Överskottskabel ska inte buntas eller rullas ihop.

• Tvinna  de blottlagda ledningarna ordentligt så att

enskilda trådar inte spretar.

• Var försiktig så att du inte gör dig illa när du

förbereder högtalarkablarna.

■

Handhavande av högtalarkontakterna

1

Tryck in och håll kontakttabben intryckt.

2

För in den blottlagda ledningen.

3

Släpp upp tabben så att den sluter till om den
blottlagda ledningen, inte isoleringen.

4

Prova att anslutningen sitter säkert genom att
dra försiktigt i kabeln.

Anmärkningar

• Kontrollera att de blottlagda ledningarna inte ligger

emot varandra, eftersom det kan skada högtalaren
eller förstärkaren.

• Om  anslutningarna är felaktigt utförda, hörs inget

ljud från högtalarna.

■

Anslutning av högtalarna

Anslut varje högtalare till lämplig högtalarkontakt på
förstärkaren med kablarna som du förberett tidigare.
Tag hjälp av “Anslutningsdiagram” på sidan 4.
Se till att ansluta högtalarna med korrekt polaritet –
pluskontakter (+) till pluskontakter (+), och
minuskontakter (–) till minuskontakter (–). Om de
korsas, kommer ljudet att bli onaturligt och sakna bas.
I AV-receiverns högtalarinställningar, ska alla
NS-P380 högtalare anges som små (eller “S”).
Om du ansluter subwoofern till en Yamaha DSP-
förstärkare eller AV-receiver, anslut till SUBWOOFER
eller LOW PASS-utgången.

Anslutning av nätkablarna

När samtliga högtalar- och subwooferanslutningar är
slutförda, koppla in subwoofern, förstärkaren och
andra AV-komponenter i lämpliga vägguttag.

Rätt

Fel

10 mm

2

3

3

1

1

Plus (+)

Minus (–)

Anmärkning: Se till att
kontakten griper den
blottlagda ledningen,
inte isoleringen.
