5

 Nl

Aansluiten van de speakers

Nederlands

■

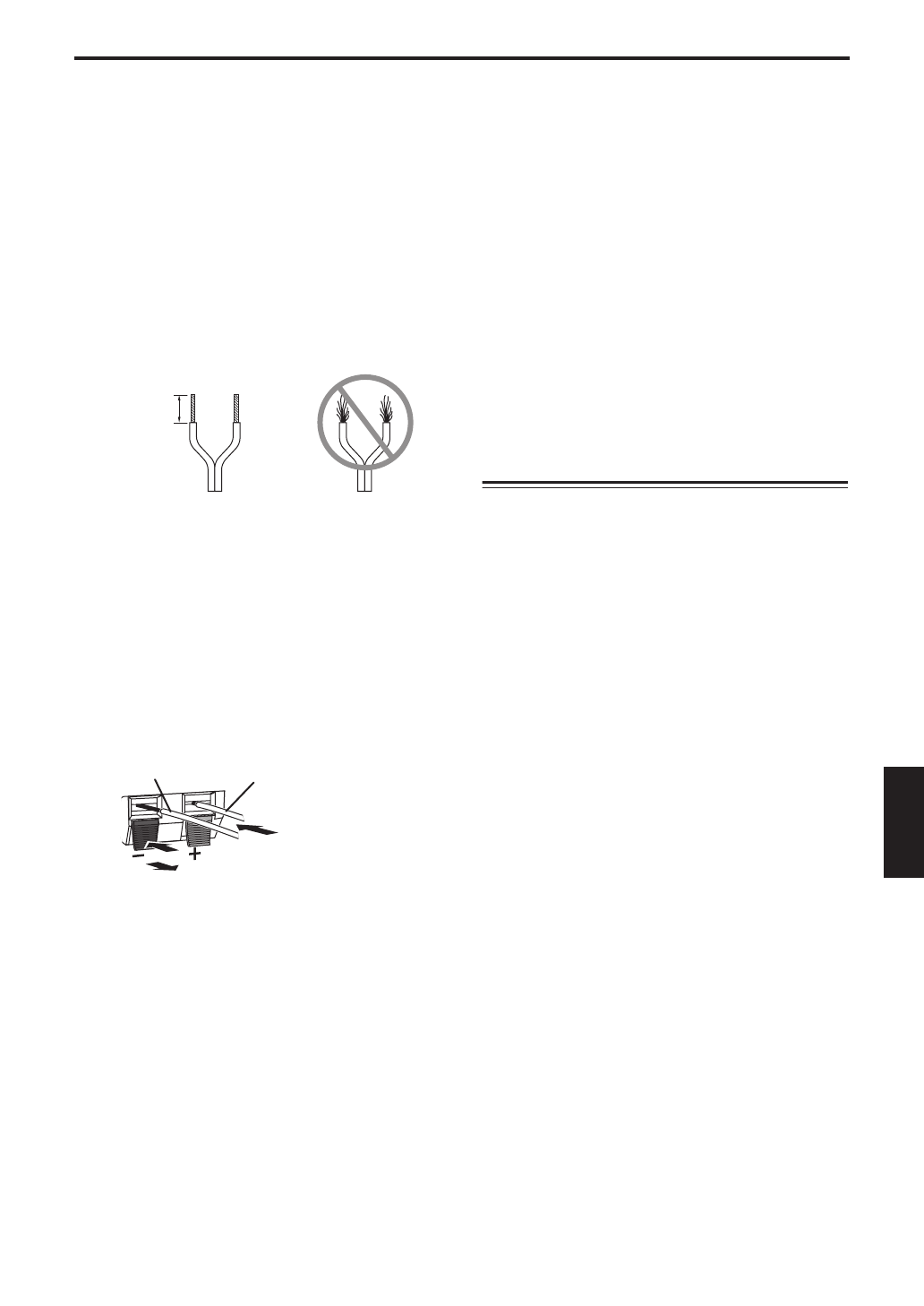

Voorbereiden van de speakerkabels

Eens de speakers opgesteld zijn moet u de 25 meter
lange kabel in voldoende stukken snijden om de front-
en surroundspeakers evenals de middenspeaker te
kunnen aansluiten.

1

Bereid kabels met een voldoende lengte voor
de verschillende speakers voor. U hebt vijf
kabels nodig.

2

Verwijder aan weerszijden van de
speakerkabels ±10 mm van de kabelmantel.

3

Draai de aders stevig vast.

Opmerkingen

• De  luidsprekerkabels moeten altijd zo kort mogelijk

zijn. Draai ze nooit samen en rol de overtollige
lengte nooit op.

• Draai de aders zo stevig mogelijk vast om te

voorkomen dat ze andere onderdelen raken.

• Wees  tijdens het voorbereiden van de speakerkabels

voorzichtig dat u zich niet verwondt.

■

Gebruik van de aansluitklemmen

1

Druk de klem in en houd hem ingedrukt.

2

Schuif er de ader in.

3

Laat de tab weer los om te zorgen dat de aders
(maar niet de kabelmantel) worden
vastgeklemd.

4

Test de stevigheid van de verbinding door
voorzichtig aan de kabel te trekken.

Opmerkingen

• Voorkom  dat  loszittende aders andere kabels raken,

omdat dit de speakers of zelfs de versterker zou
kunnen beschadigen.

• In  het geval van een gebrekkige verbinding geven de

betreffende speakers geen signaal weer.

■

Aansluiten van de speakers

Verbind elke speaker met de geschikte klemmen op
uw versterker. Gebruik hiervoor de eerder voorbereide
kabels. Zie ook het “Aansluitschema” op blz. 4.
Let, tijdens het aansluiten, op de juiste polariteit – de
pluspool (+) van de speaker moet op de positieve (+)
klem en de minpool (–) van de speaker moet op de
negatieve (–) klem van de versterker worden
aangesloten. Een foute polariteit leidt tot een
onnatuurlijk geluid met veel te weinig bas.
Voor alle gebruikte NS-P380 speakers moet u de
betreffende grootteparameters van uw AV-receiver op
klein (oftewel “S”) zetten.
Als u de subwoofer op een DSP-versterker of AV-
receiver van Yamaha wilt aansluiten, moet u de
SUBWOOFER- of LOW PASS-uitgang gebruiken.

Aansluiten van de netsnoeren

Wanneer u alle speakers en de subwoofer hebt
aangesloten, mag u de versterker en de overige AV-
apparaten op een stopcontact aansluiten.

Goed

Fout

10 mm

2

3

3

1

1

Positief (+)

Negatief (–)

Opmerking: De
klemmen mogen
alleen de aders,
maar nooit de
kabelmantel raken.
