60

Beskrivelse af emhætten -

Fig. 1

A.

  Murplugs til fastgøring af støttebeslaget

B.

   Støttebeslag til loftet

C.

  Skruer til fastgøring af støttebeslaget

D.

  Indstilling af emhættens ophæng

E.

 Pyntelåg

F.

  Dåse med forbindelser til hjemmets elnet

G.

 Kabelklemme

H.

 Forbindelsesledning

I.

 Sidelister

J.

 Sugende

emhætte

K.

 Betjeningspind

Obs!

 Den medfølgende betjeningspind skal monteres til

sidst, før emhætten tilsluttes elnettet.

Sæt betjeningspinden ind i lejet (se venligst tegningen på
de første sider i denne vejledning – pres pinden på plads
i snaplåsen i den obligatoriske indsættelsesretning).

L.

 Halogenlampe

M.

  Holderamme til filter i siden

N.

  Filter med aktivt kul

O.

 Metal-fedtfilter

Bemærk:

 andre kulfiltre og fedtfiltre er monteret internt i

emhætten ud for de profilerede slidser i siderne og på
oversiden af emhætten (se også Fig. 11-a-b-c-d-e-f-g-h)

P.

  Holderamme til fedtfilter og kulfilter

Q.

 Udløsningspunkter

for

holderamme til filter

R.

  Skruer til fastgøring af kabelklemmen og låget på

forbindelsesdåsen

S.

 Skruer til fastgøring af forbindelsesdåsen til

støttebeslaget

T.

  Låseanordninger til ophæng

U.

 Ophæng

V.

  Fastgøringsbeslag til ophæng

W.

  Skruer til montering af ophængets fastgøringsbeslag

X.

  Skruer til montering af beslagets tildækning

Y.

 Monteringsskabelon

Funktion

Emhætten er udstyret med en

"TOUCH"

anordning til

betjening af lys og hastighed.
Læs venligst nedenstående oplysninger omhyggeligt, for at
kunne bruge denne funktion korrekt.



Dette produkt er designet til brug med Elicas radiobetjening,
leveret sammen med produktet eller til salg som adskilt
ekstraudstyr.


For at styre emhætten ved brug af radiobetjeningen, er det
nødvendigt at gennemføre tilknytningsproceduren.


PAS PÅ!

For at starte, skal emhætten frakobles og igen tilkobles el-
nettet, og tilknytningsproceduren skal gennemføres inden for
første minut i løbet af strømforsyningen.
Læs anvisningerne, der er leveret sammen med
radiobetjeningen, hvor alle oplysningerne angående
tilknytningen og korrekt brug er anført.


Automatisk tændingsfunktion

Emhætten er udstyret med en temperatursensor der starter
motoren på 1. udsugningshastighed (effekt), hvis
temperaturen i området omkring emhætten overskrider 70°C.
Brugeren kan under alle omstændigheder slukke eller ændre
udsugningshastigheden (effekten) (læs venligst afsnittet
"

Betjening af udsugningshastighederne (effekterne)"

).

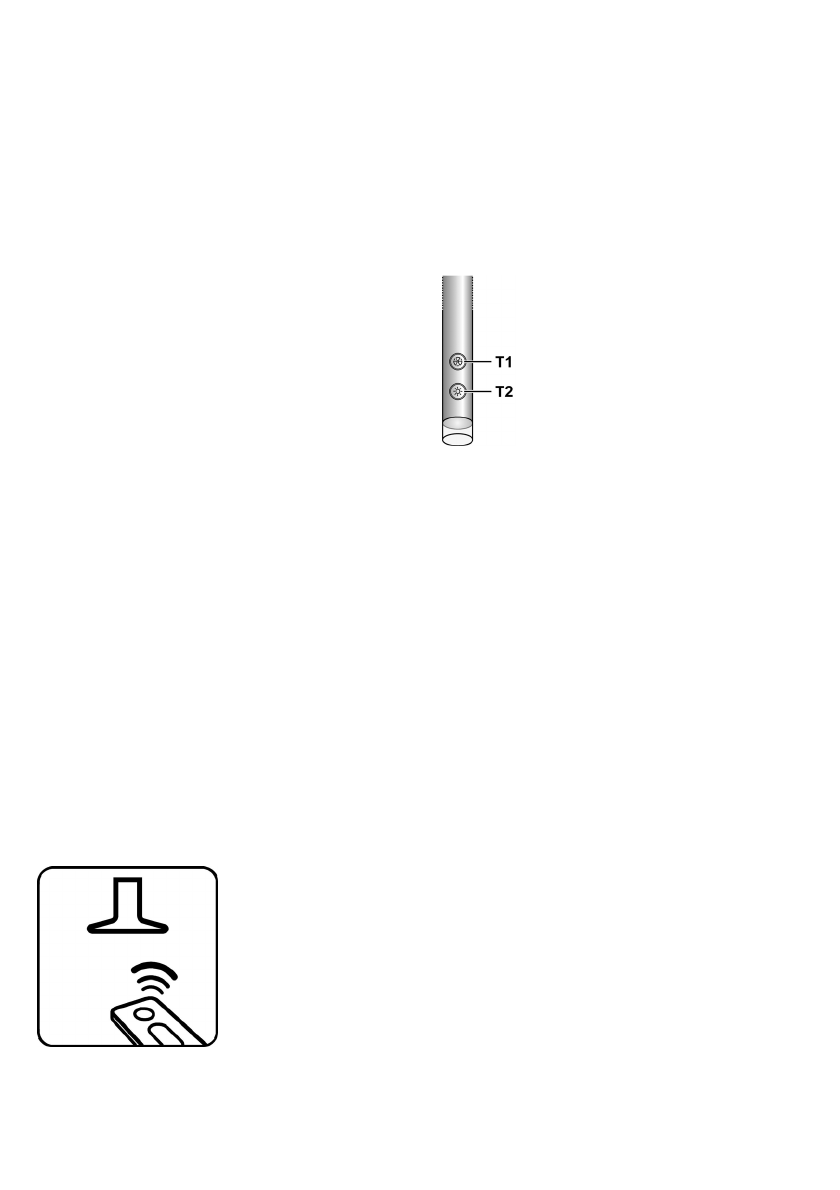

Betjening af udsugningshastighederne (effekterne)

Valg af udsugningshastighederne (effekterne) sker cyklisk i
overensstemmelse med hastighederne "stand-by - 1-2-3-4-
Stand by -1-2-..."; derfor medfører hvert tryk på tast

T1

på

betjeningspinden, at udsugningshastigheden (effekten) øges
med et niveau, for derefter at slukke (stand-by), hvis tasten
berøres, når emhætten er indstillet på udsugningshastighed
(effekt) 4.
Det er muligt at slukke emhætten (stand by) på enhver
hastighed ved at trykke i længere tid (mere end 3 sekunder)
på tasten

T1

på betjeningspinden.

Det er også muligt at fastslå på hvilken udsugningshastighed
(effekt) emhætten arbejder, fordi betjeningspinden er udstyret
med en lysdiode der skifter farve på grundlag af
udsugningshastigheden (effekten) i overensstemmelse med
følgende:

Emhætte på stand-by:

LYSDIODE SLUKKET

1. udsugningshastighed (effekt)

 – GRØN lysdiode

2. udsugningshastighed (effekt)

 – ORANGEFARVET

(ravfarvet) lysdiode

3. udsugningshastighed (effekt)

 – RØD lysdiode

4. udsugningshastighed (effekt)

 – BLINKENDE RØD

lysdiode

Bemærk:

 den 4. hastighed (sugeeffekt) fortsætter med at

være tændt i 5 minutter, hvorefter udsugningsmotoren stilles
tilbage på 2. hastighed.
Hvis man trykker igen, slukkes udsugningsmotoren (Stand
by).
