35

correspondencia a las azas de goma laterales y en el
lado superior de la campana (ver tambien Fig. 11-a-b-c-
d-e-f-g-h)

P.

  Telar que sostiene filtro antigrasa y de carbón

Q.

  Desganchos del telar que sostiene el filtro

R.

  Tornillos para fijar el bloca cable y de la tapa de la caja

de conexión

S.

 Tornillos para fijar la caja de conexión a los estribos de

soporte

T.

  Bloques de los tirantes

U.

 Tirantes

V.

  Estribos de los ganchos de los tirantes

W.

  Tornillos para fijar los estribos de los ganchos de los

tirantes

X.

   Tornillos para fijar la cobertura de los estribos

Y.

  Plantillas de fijación

Funcionamiento

La campana está dotada de un dispositivo

"TOUCH"

para el

control de luces y velocidad.
Para el corretcto utilizo leer atentamente las instrucciones que
siguen.


Este producto está predispuesto para funcionar con
radiocomando Elica, suministrado con el producto o adquirible
separadamente come opcional.

Para poder controlar la campana a través del radiocomando
es necesario realizar el procedimiento de afiliación.


¡ATENCIÓN!

Para iniciar es necesario desconectar y conectar de nuevo la
campana a la red eléctrica y realizar el procedimiento de
afiliación durante el primer minuto de alimentación.

Lea las instrucciones suministradas con el radiocomando
donde están señaladas todas las informaciones para su
afiliación y para el correcto uso.

Función de encendido automático

La campana extractora está equipada con un sensor de
temperatura que activa el motor a la 1a velocidad (potencia)
de aspiración en el casoe en que la temperatura ambiente en
la zona alrededor de la campana extractora supere los 70°C.
El usuario puede apagar o cambiar la velocidad (potencia) de
aspiración (ver  parágrafo "

Control  de las velocidades

(potencias) de  aspiración"

).

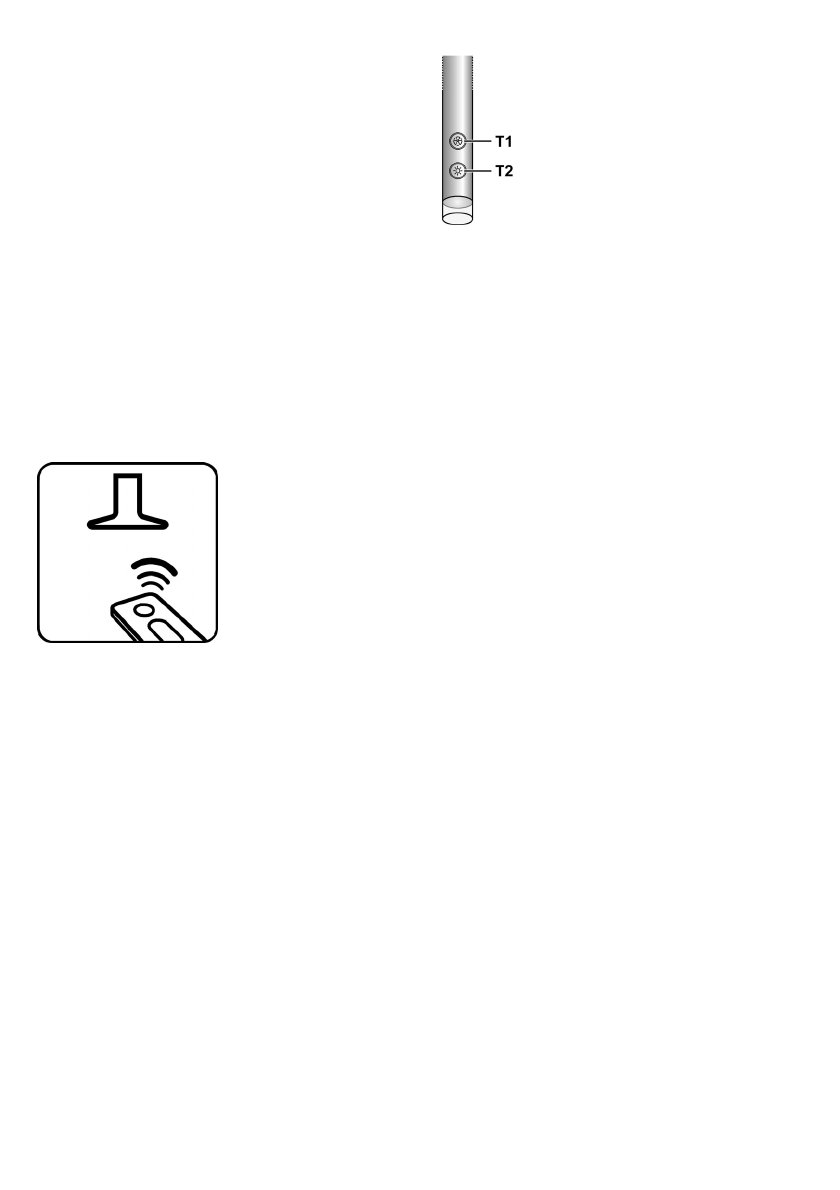

Control de las velocidades (potencias) de aspiración

La selección de las velocidades  (potencia) de aspiración es
ciclica segun la secuencia de velocidad “"stand-by - 1-2-3-4-
Stand by -1-2-...",por  eso cada vez que se pulsa el botón

T1

de la barra de control la velocidad (potencia) de aspiración
aumenta de un nivel para apagarse (stand-by) si el bottón
está todavia pulsado cuando la campana está en velocidad
(potencia) de aspiración 4.
Es posible apagar la campana extractora (stand by) también
cuando la campana extractora está en una velocidad
cualquiera, pulsando de manera prolongada (más de 3
segundos )

 el botón T1

 de la barra de control.

Es posible determinar a cual velocidad (potencia) de
aspiración se encuentra la campana extractora en cuanto la
barra de control tiene un led que cambia color segun la
velocidad (potencia) de aspiración como  sigue:


Campana en stand-by:

LED APAGADO

1a velocidad (potencia) de aspiración

 - led VERDE

2a velocidad potenzci) de aspiración

 - led ARANCIONE

(ambra)

3avelocidad (potencia) de aspiración

 - led ROSSO

4a velocidad(potencia) de aspiración

 - led ROSSO

LAMPEGGIANTE)

Nota:

 la 4a velocidad (potencia) de aspiración queda

encendida por 5 minutos, luego el motor de aspiración se
coloca en la 2a velocidad.
Pulsando todavia el motor de aspiración se apaga (Stand by).


Necesidad de lavar los filtros antigrasa:

 led VERDE

RELAMPAGUEANTE (leer las instrucciones al "Reset y
configuración de la indicación de saturación de filtors ")

Necesidad de lavar o cambiar los filtros al carbón :

 led

ANARANJADO (ambra) RELAMPAGUEANTE (leer las
instrucciones relativas al "Reset  y ajuste  de la indicación de
saturación de los filtros ")

Nota:

 el reset puede  ser llevado a cabo sea a través de la

barra de control que a través del mando.


Control de la luz central
