39

P.

  Chassis suporte filtro anti-gorduras e carvão activado

Q.

  Desengates do chassis para suporte filtros

R.

  Parafusos para a fixação do bloqueador do cabo e da

tampa da caixa conexões

S.

  Parafusos para a fixação da caixa conexões ao elemento

de suporte

T.

  Bloqueios dos tirantes

U.

 Tirantes

V.

  Elementos de engate dos tirantes

W.

  Parafusos de fixação dos elementos de engate dos

tirantes

X.

  Parafusos de fixação da cobertura do elemento de

fixação

Y.

  Gabarito de fixação

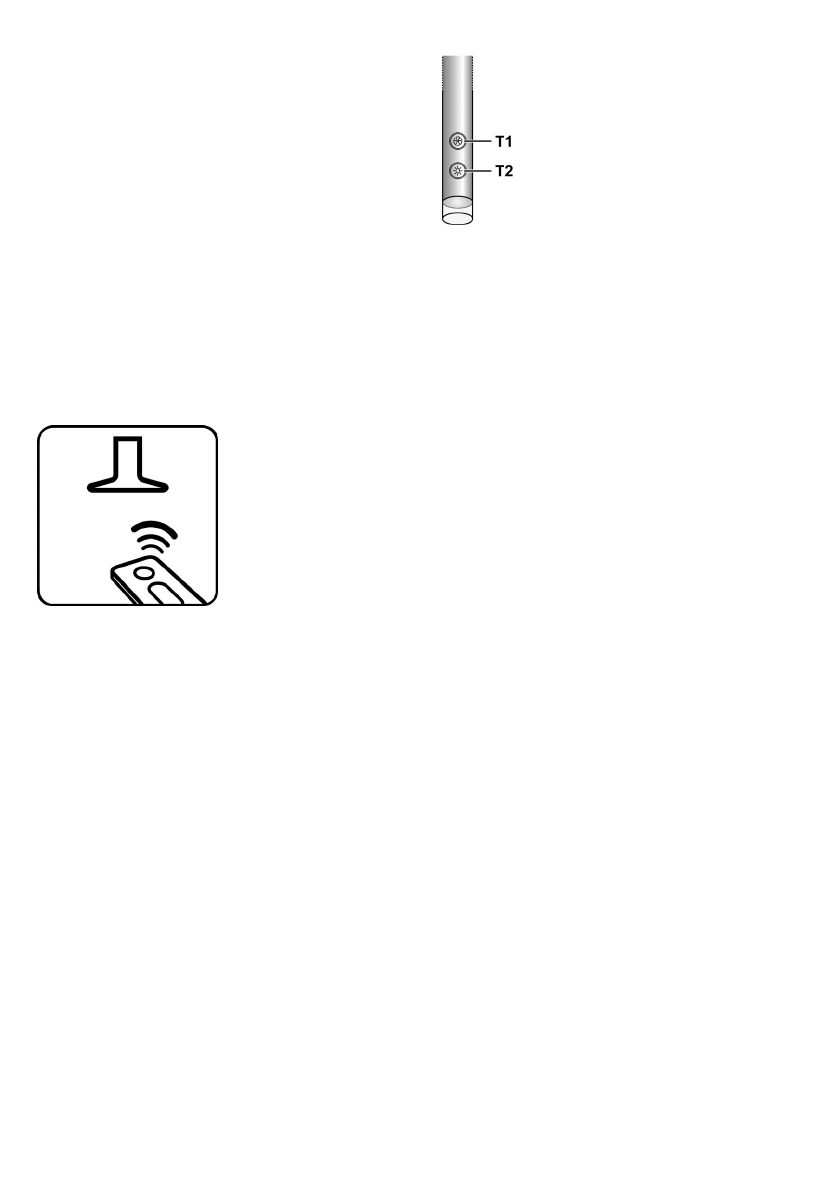

Funcionamento

O exaustor é dotado de um dispositivo

"TOUCH"

para o

controlo de luzes e velocidades.
Para a correcta utilização leia atentamente as instruções
abaixo descritas.


Este produto está preparado para funcionar com
radiocomando Elica, é fornecido com o produto ou pode ser
adquirido em separado como opcional.

Para poder controlar o exaustor através do radiocomando é
necessário executar o procedimento de associação.


ATENÇÃO!

Para iniciar é necessário desligar e voltar a ligar o exaustor à
rede elétrica e executar o procedimento de associação no
primeiro minuto de alimentação.

Ler as instruções fornecidas com o radiocomando onde são
fornecidas todas as informações para a sua associação e
utilização correta.


Função de ligação automática

O exaustor está equipado com um sensor de temperatura que
activa o motor à 1ª velocidade (potência) de aspiração no
caso em que a temperatura ambiente na zona circunstante ao
exaustor ultrapasse os 70ºC.
O utilizador pode, contudo, desligar ou modificar a velocidade
(potência) de aspiração (veja parágrafo "

Controlo das

velocidades (potências) de aspiração"

).

Controlo das velocidades (potências) de aspiração

A selecção das velocidades (potência) de aspiração é cíclica
segundo a sequência velocidade "stand-by - 1-2-3-4- Stand
by -1-2...", deste modo, cada vez que carrega no

botão

T1

 da

placa de controlo, a velocidade (potência) de aspiração
aumenta de um nível para se desligar (stand-by) se o botão
for premido ainda quando o exaustor estiver na velocidade de
(potência) de aspiração 4.
É possível desligar o exaustor (stand by) mesmo quando o
este estiver em qualquer velocidade premido de modo
prolongado (mais de 3 segundos) a tecla

T1

da placa de

controlo.
É possível determinar a qual velocidade (potência) de
aspiração se encontra o exaustor dado que a placa é
fornecida com um led que muda de cor conforme a
velocidade (potência) de aspiração como se segue:


Exaustor em stand-by:

LED DESLIGADO

1a velocidade (potência) de aspiração

 - led VERDE

2a velocidade (potência) de aspiração

 - led COR-DE-

LARANJA (ambra)

3a velocidade (potência) de aspiração

 - led VERMELHO

4a velocidade (potência) de aspiração

 - led VERMELHO A

PISCAR

Nota:

 a 4a velocidade (potência) de aspiração fica acesa por

5 minutos, após esse tempo o motor de aspiração posiciona-
se na 2a velocidade.
Premindo ainda, o motor de aspiração desliga-se (Stand by).


Necessidade de lavar os filtros anti-gordura:

 led VERDE A

PISCAR (leia as instruções relativas ao "Reset e configuração
da sinalização de saturação dos filtros")

Necessidade de lavar ou substituir os filtros a carvão:

 led

COR-DE-LARANJA (ambra) A PISCAR (leia as instruções
relativas ao "Reset e configuração da sinalização de
saturação dos filtros")

Nota:

 O reset pode ser efectuada seja através da placa de

controlo seja através do telecomando.
