Beschreibung der Dunstabzugshaube

Bild 1
A.

  Keilstücke für die Befestigung des Haltebügels

B.

   Bügel zum Befestigen an der Decke

C.

  Schrauben für die Befestigung des Haltebügels

D.

  Register der Aufhängungen der Dunstabzugshaube

E.

 Dekorativer Deckel

F.

  Buchse zum Anschluss an das häusliche Stromnetz

G.

 Kabelklemme

H.

 Leitungsverbindung

I.

 Seitliche

Leisten

J.

 Dunstabzugshaube

K.

 Kontrolle Schaft

Achtung!

 Die Kontrolle Schaft ist mit der Ausstattung

geliefert und wird zu letzt installiert, bevor die Haube an
elektrischen Strom verbunden wird.

  Die Kontrolle Schaft  im angegebenen Sitz einsetzen

(sehe die Abbildungen in den ersten Seiten des Büchlein
–  Schnappankuppelung, in Richtung der verpflichteten
Schaltung.

L.

 Halogenlampe

M.

 Seitlicher Filterhalter-Rahmen

N.

 Aktivkohlefilter

O.

 Metall-Fettfilter

Hinweis:

 weitere Kohlefilter und Fettfilter sind im Inneren

der Dunstabzugshaube installiert, sie entsprechen den
seitlichen und an der oberen Seite der Dunstabzugshaube
befindlichen Öffnungen. (siehe auch Abb. 11-a-b-c-d-e-f-
g-h)

P.

  Fett- und Kohlefilterhalter-Rahmen

Q.

  Auslöser des Filterhalter-Rahmens

R.

  Schrauben für die Befestigung der Kabelklemme und des

Deckels der Verbindungs-Buchse

S.

  Schrauben zur Befestigung der Verbindungs-Buchse an

den Haltebügel

T.

  Blockierungen der Aufhängungen

U.

 Aufhängungen

V.

  Bügel zum Einhängen der Aufhängungen

W.

  Schrauben für die Befestigung der Bügel zum Einhängen

der Aufhängungen

X.

 Schrauben für die Befestigung der Verkleidung des

Bügels

Y.

 Befestigungsschablone

Betrieb

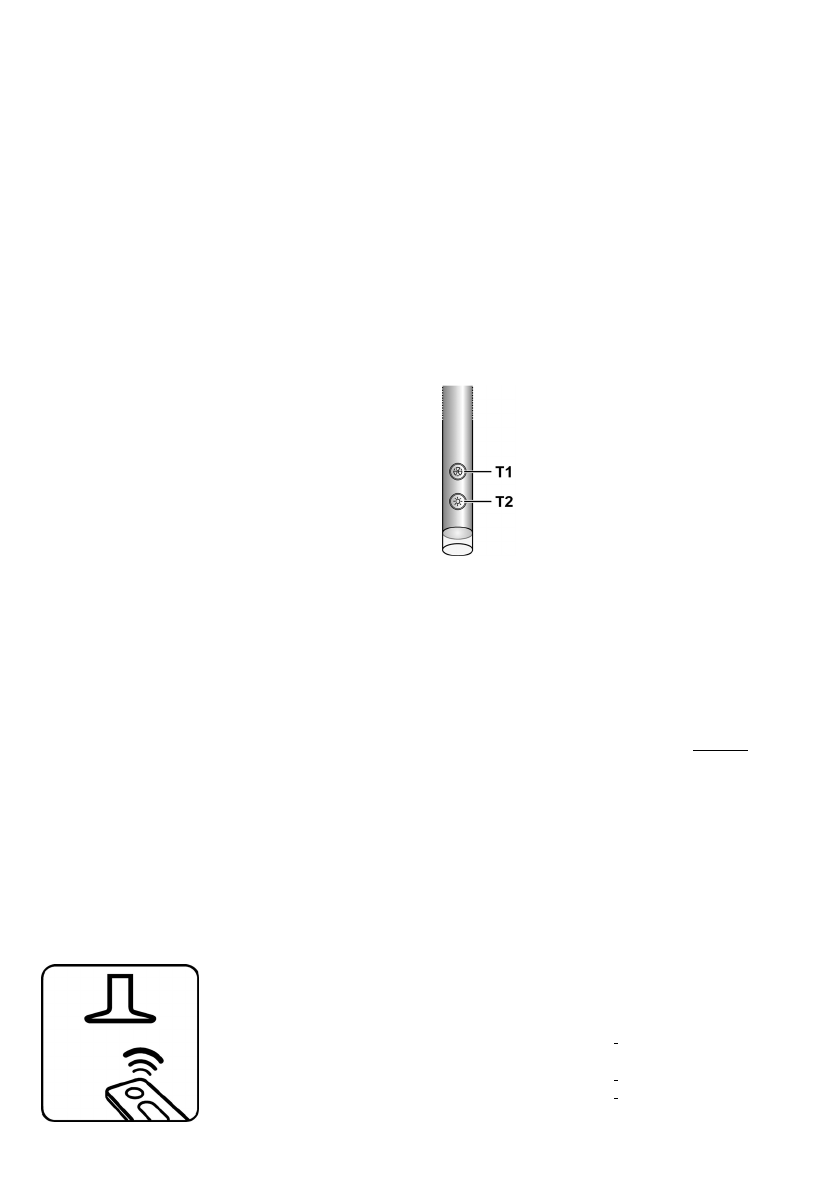

Die Dunstabzugshaube verfügt über eine “

TOUCH-Steuerung

zur Bedienung der Beleuchtung und der Geschwindigkeit.
Für Hinweise zum richtigen Einsatz des Produktes lesen Sie
bitte die unten angegebene Anleitung.


Dieses Produkt ist für den Betrieb mit Fernbedienung Elica
vorgesehen, die sich entweder in der Ausstattung befindet
oder getrennt als Optional erworben werden kann.

Um die Abzugshaube über Fernbedienung zu kontrollieren, ist
es notwendig, das Anschlussverfahren auszuführen.


ACHTUNG!

Zu Beginn ist es notwendig, die Abzugshaube vom Stromnetz
abzutrennen und erneut anzuschließen und das
Anschlussverfahren innerhalb der ersten Minute der Speisung
auszuführen.

Lesen Sie die Anleitungen in der Ausstattung der
Fernbedienung, in der alle Informationen über ihren Anschluss
und korrekten Gebrauch aufgeführt sind.


Automatische Einschaltfunktion

Die Dunstabzugshaube verfügt über einen Temperatursensor,
der die erste Absauggeschwindigkeit des Motors aktiviert,
sobald die Temperatur in der Nähe der Dunstabzugshaube
70°C überschreitet.
Der Benutzer kann die Geschwindigkeitsstufe jedoch
ausschalten bzw. ändern (siehe Abschnitt

“Steuerung der

Absauggeschwindigkeit”)

.

Steuerung der Absauggeschwindigkeit (Leistung)

Die Auswahl der Absauggeschwindigkeit ist zyklisch, und folgt
der Geschwindigkeitsabfolge “Stand-by - 1-2-3-4- Stand-by -1-
2-...", daher wird die Absauggeschwindigkeit bei jedem
Berühren der Taste

T1

 der Touch-Steuerung um eine Stufe

erhöht bis die Dunstabzugshaube ausgeschaltet wird (Stand-
by).
Die Dunstabzugshaube kann auch bei jeder anderen
Geschwindigkeitsstufe ausgeschaltet werden (Stand-by),
indem die Taste

T1

 länger als 3 Sekunden gedrückt gehalten

wird.
Die aktuelle Absauggeschwindigkeit der Dunstabzugshaube
wird durch eine Led auf der Touch-Steuerung angezeigt, die
ihre Farbe je nach Absauggeschwindigkeit wie folgt wechselt:


Dunstabzugshaube in Stand-by:

LED AUSGESCHALTET

Absauggeschwindigkeit 1

– grünes LED

Absauggeschwindigkeit 2

– gelbes LED (bernsteinfarbig)

Absauggeschwindigkeit 3

– rotes LED

Absauggeschwindigkeit 4

– rot blinkendes LED

Hinweis:

 die 4. Geschwindigkeitsstufe bleibt 5 Minuten
