www.timberk.com • электрический накопительный водонагреватель

21

1. Водонагреватель рассчитан на подключение к электрической сети

с однофазным напряжением 230~В. Перед подключением убедитесь,

что параметры электросети в месте подключения соответствуют па-

раметрам, указанным на маркировочной табличке с техническими

данными прибора. При установке водонагревателя следует соблю-

дать действующие правила электробезопасности.
2. Электрическая розетка должна быть рассчитана на номинальный

ток не ниже 10 A, электрический кабель с медной жилой сечением не

менее 3 х 1,5 мм

2

 (для меди).

Электрические розетка и вилка должны всегда оставаться сухими во

избежание утечки электрического тока. Регулярно проверяйте, что

электрическая вилка плотно подключена к розетке. Проверку прово-

дите в следующем порядке: вставьте электрическую вилку в розетку,

через полчаса работы выключите водонагреватель и выньте вилку из

розетки, проверьте рукой, не нагрелась ли вилка. Если вилка нагре-

лась до температуры выше 50 °С, воизбежание повреждений, проис-

шествий, возникновения пожара в результате плохого электрического

контакта замените розетку на другую. Это должен делать специалист.
3. Сетевой шнур прибора представляет собой единый блок с УЗО

(Устройство защитного отключения)*.

ВНИМАНИЕ!

Для обеспечения надежной работы и безопас-

ной эксплуатации водонагревателя перед первым

включением проверьте правильность его подсое-

динения к электрической сети переменного тока

230~В. Подключаемый водонагреватель должен

быть надежно соединен с заземляющим контуром

вашей электрической сети. Если водонагреватель

не будет заземлен, то в случае короткого замы-

кания УЗО, поставляемое в комплекте*, может не

сработать. Это опасно.

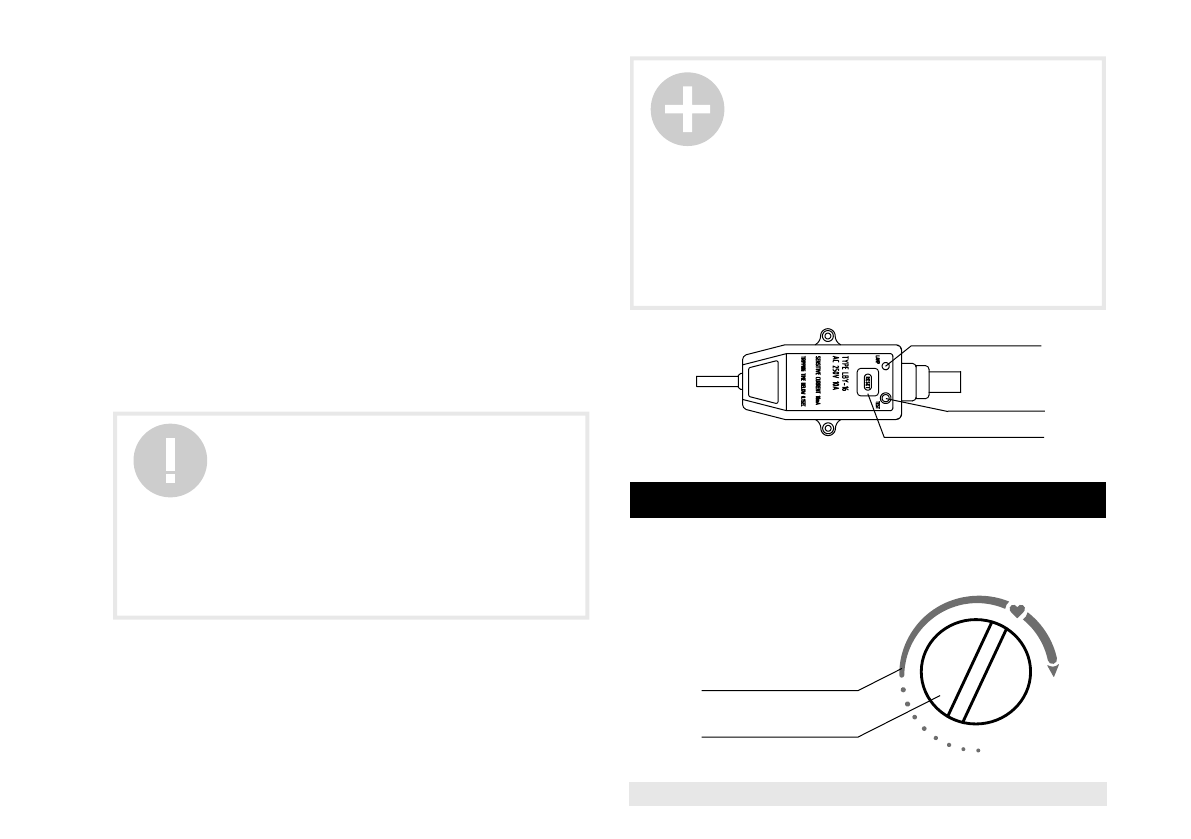

УЗО (устройство защитного отключения) (рис. 6)

1. Подключите сетевой шнур к сети, индикатор (1) загорится.
2. Для тестирования нажмите кнопку (2), напряжение перестанет по-

даваться, индикатор (1) погаснет и кнопка перезапуска (3) поднимется

вверх.
3. Для перезапуска нажмите кнопку (3), напряжение опять начнет по-

даваться и индикатор (1) загорится.

Рис.6

ПРИМЕЧАНИЕ:

– если при нажатии кнопки тестирования (2) напря-

жение не оключается и/или индикатор (1) продол-

жает гореть, это означает, что устройство безопас-

ности УЗО работает некорректно.
– если при нажатии кнопки перезапуска (3) напря-

жение не подается и/или индикатор (1) не горит, это

означает, что водонагреватель работает некоррек-

тно. В обоих случаях отключите водонагреватель и

позвоните в сервисный центр.
– в целях уменьшения риска поражения током не

разбирайте, не удаляйте и не заливайте жидкостью

данное устройство.

лампочка - индика-

тор работы УЗО (1)

кнопка TEST (2)

кнопка перезапуска (3)

8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ

Панель управления для моделей
SWH RS1 30 VH
SWH RS1 50 VH
SWH RS1 80 VH
SWH RS1 100 VH

Рис. 7

ручка термостата

индикатор питания

и нагрева
