www.timberk.com • электрический накопительный водонагреватель

19

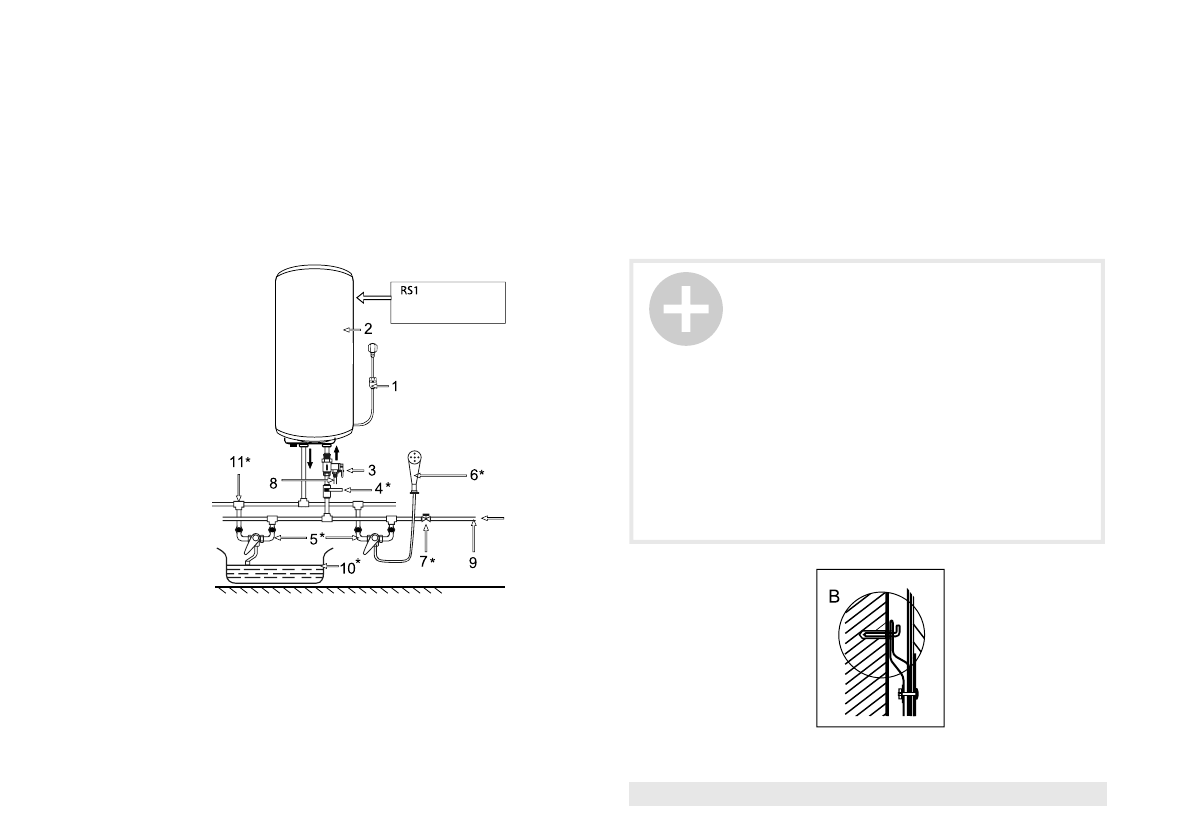

Рис. 4

1 - Сетевой шнур с вилкой и УЗО**
2 - Смонтированный водонагреватель
3 - Комбинированный предохранительный клапан
4 - Кран входа холодной воды *
5 - Смеситель *
6 - Душевая насадка *
7 - Отсечной кран водопроводной магистрали

холодная вода

вертикальное

расположение

9 - Входной патрубок
11 - Отсечной кран водопроводной магистрали*
12 - Водопроводная магистраль

* Не входит в комплект поставки
** В зависимости от партии товара УЗО может быть расположено не в составе сетевого
шнура.

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления

представлен на рис. 4

8 - Сливная трубка
9 - Водопроводная магистраль
10 - Ванна *
11 - Тройник*

* Не входит в комплект поставки
** В зависимости от партии товара УЗО может быть расположено не в составе сетевого
шнура.

Монтаж водонагревателя

ПРИМЕЧАНИЕ:

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные про-

изводителем. Электрический водонагреватель

нельзя крепить на стене до того, как вы убедитесь,

что кронштейн установлен надёжно и прочно. В

противном случае электрический водонагреватель

может упасть со стены, что может привести к его

повреждению и даже к серьёзным происшествиям с

причинением вреда здоровью и получением травм.
При определении точек для отверстий под болты

следует предусмотреть свободное пространство

между нижней частью водонагревателя и полом,

для серии RS1при монтаже в горизонтальном по-

ложении между левой стороной водонагревателя и

стеной слева, не менее 0,6 м.

Рис. 5
