www.timberk.com • электрический накопительный водонагреватель

18

Способы монтажа водонагревателя

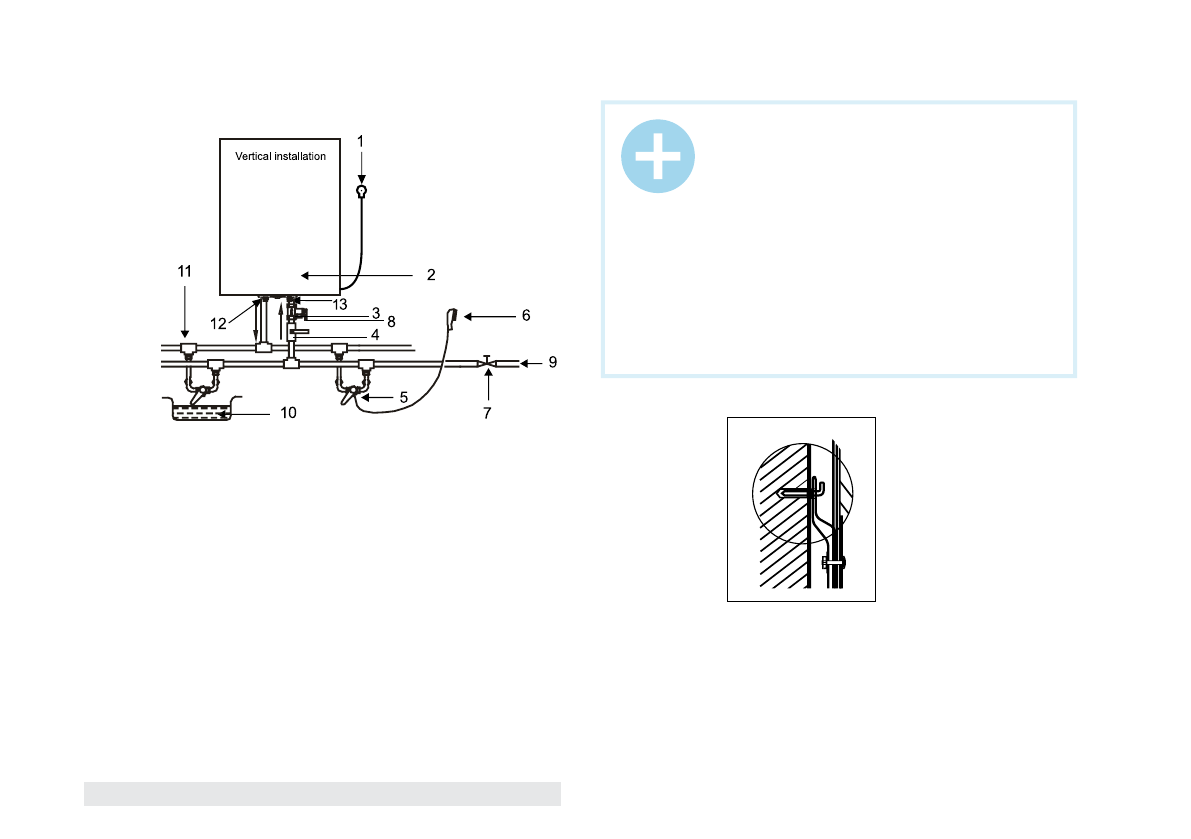

Способ монтажа водонагревателя для нескольких точек потребления
представлен на рис. 6.

1. Сетевой шнур с вилкой

2. Водонагреватель

3. Обратный предохранительный клапан

4. Кран входа холодной воды*

5. Смеситель*

6. Душевая насадка*

7. Отсечной кран водопроводной магистрали*

8. Отверстие для сброса давления

9. Водопроводная магистраль

10. Ванна*

11. Тройник*

12. Выходной патрубок

13. Входной патрубок

Рис. 6

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем.  Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м,

для обеспечения удобства технического обслужи-

вания при необходимости его проведения

Монтаж водонагревателя

1.  Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.

2. После того, как вы выбрали правильное место установки водона-
гревателя, определите точки для отверстий под анкерные болты с
крюками (определяются в соответствии со спецификацией прибора,

Рис. 7
