Способ монтажа водонагревателя для нескольких точек потребле-; Монтаж водонагревателя; Вид сверху - Timberk SWH FSL3 100 VH - Инструкция по эксплуатации - Страница 18

www.timberk.com • электрический накопительный водонагреватель

18

1.  Сетевой шнур  с вилкой и УЗО
2.  Входной патрубок
3.  Комбинированный предохранительный клапан
4.  Кран входа холодной воды *
5.  Смеситель *
6.  Душевая насадка *
7.  Отсечной кран водопроводной магистрали*
8.  Сливная трубка*
9.  Водопроводная магистраль

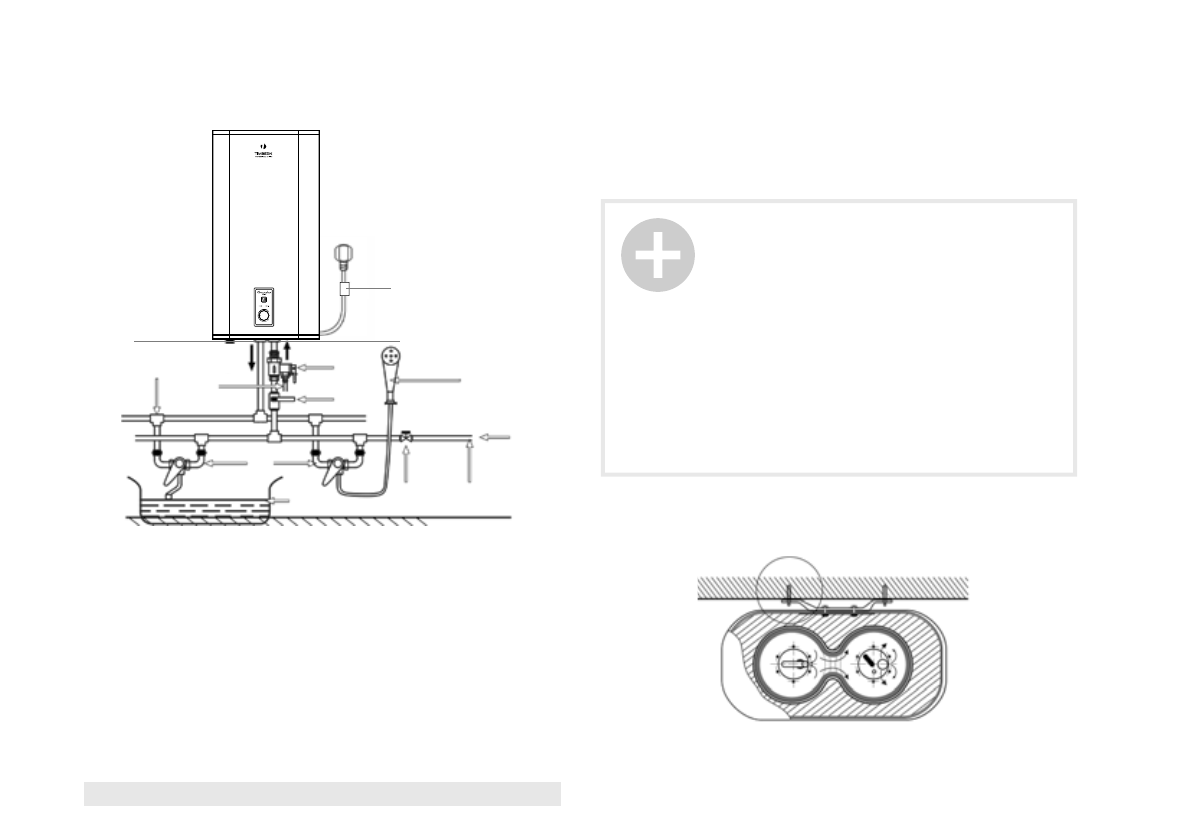

Рис. 4

Способ монтажа водонагревателя для нескольких точек потребле-

ния представлен на рис. 4.

водопроводная магистраль

3

1

2

4

5

6

7

9

8

10

11

12

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем.  Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м

для обеспечения удобства технического обслужи-

вания при необходимости его проведения

Монтаж водонагревателя

Рис.5

10.  Ванна *
11.  Тройник*
12.  Выходной патрубок

* не входит в комплект поставки

Вид сверху
