www.timberk.com • электрический накопительный водонагреватель

16

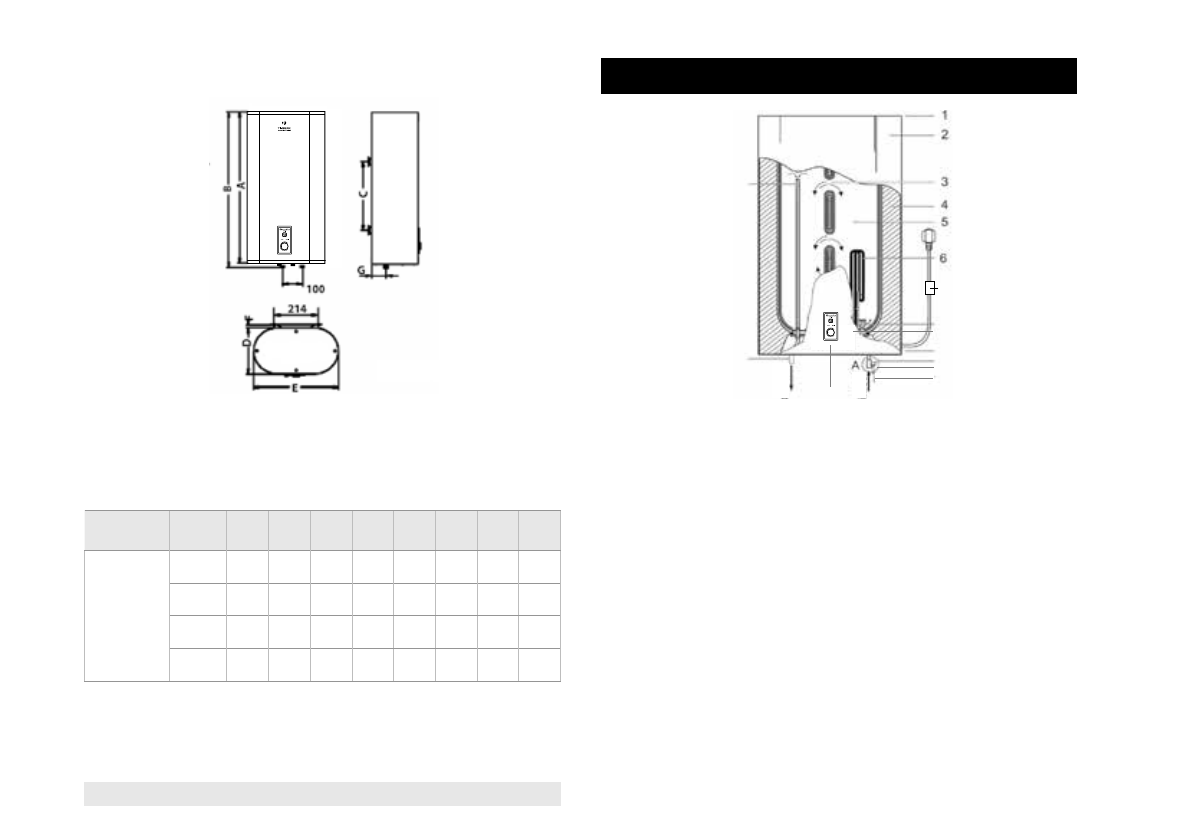

Размерные характеристики

Рис. 1

Рис. 2

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

Вых

од

Вхо

д

7

16

8

9

10

11

12

13

14

15

1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7 - Трубка
8 - Защитный магниевый анод
9 - Входной патрубок с рассекателем
10 - Нижняя комбинированная защитная крышка
11 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А
12 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно подтекание воды из отверстия аварийного слива.

Это нормально)
13 - Панель управления
14 - Патрубок выхода горячей воды
15 -  Верхняя часть патрубка забора горячей воды
16 - Сетевой шнур с вилкой и УЗО

Объем, л

A

B

C

D

E

F

G

H

SWH FSL3

30

573

593

280

235.9

432.9

13.5

72.3

-

50

858

878

450

235.9

432.9

13.5

72.3

-

80

967

987

500

273.2

492.2

13.5

103.2

-

100

1187

1207

650

273.2

492.2

13.5

103.2

-

Размерные характеристики водонагревателя (в мм) согласно рис. 1,

рис. 2 приведены в таблице 2.

Таблица 2
