9

CLAGE

RU

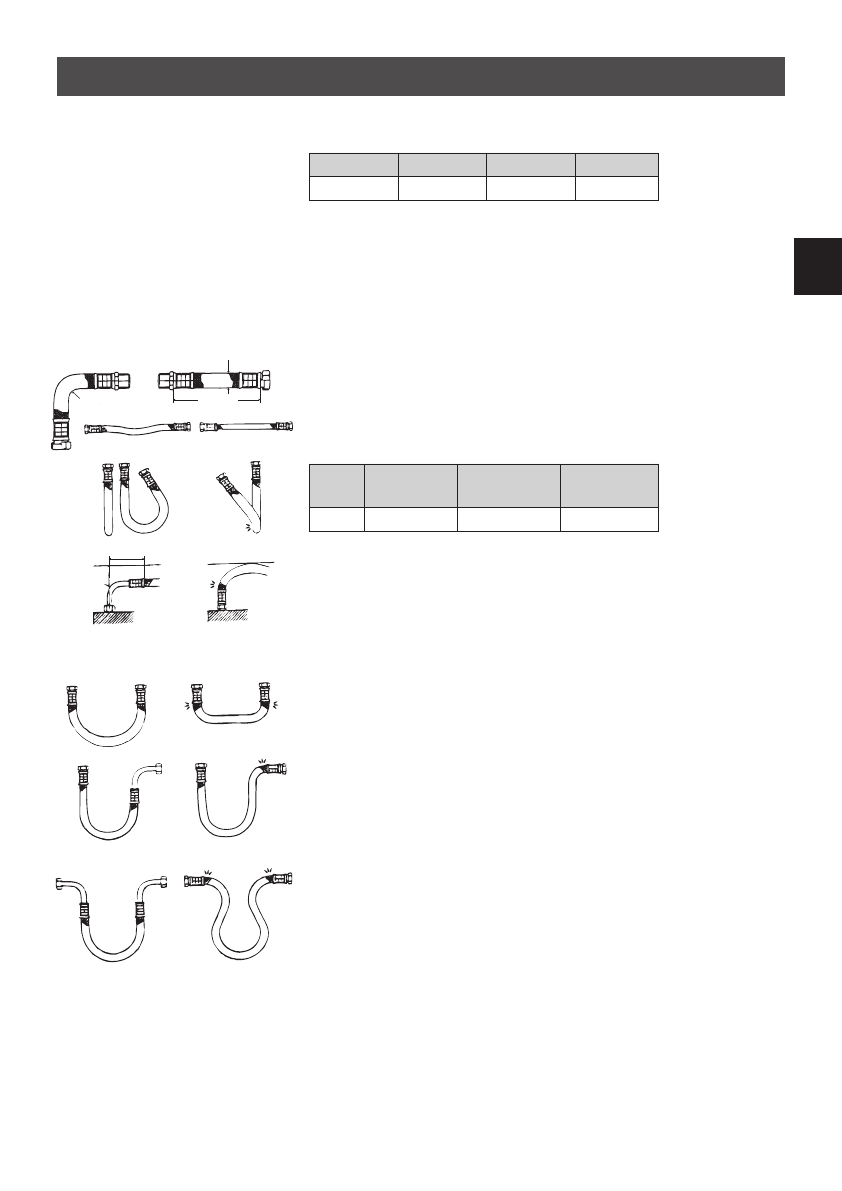

Рекомендации по монтажу:

DN шланга

D

внешний

PN

R

мин.

8 мм

12 мм

20 бар

27 мм

Обеспечьте надлежащее равнопотенциальное
соединение.

•  Радиус изгиба R

мин.

шлангов не должен быть

меньше 27 мм. Данное требование относится также
к транспортировке и монтажу прибора. В случае
невозможности соблюдения данного требования
следует выбрать другой способ монтажа, либо
использовать соответствующий шланг.

Минимальная длина указана в таблице:

L

мин.

L

мин.

α 

= 90°

L

мин.

α

 = 180° L

мин.

α

 = 360°

60 мм

140 мм

180 мм

260 мм

•  В случае невозможности избежать изгиба шланга

при монтаже, необходимо использовать шланг

достаточной длины, позволяющей избежать

повреждения шланга вследствие залома.

•  Под воздействием давления и тепла длина шланга

может изменяться в незначительном диапазоне.

В связи с чем при монтаже с прямыми шлангами

необходимо предусмотреть небольшой допуск по

длине шланга.

•  Не перекручивайте и не перегибайте гибкую подводку.
•  Проследите за тем, чтобы в ходе монтажа и при

эксплуатации шланги не подвергались воздействию

внешних растягивающих и сжимающих сил.

•  Жёсткое соединение (с наружной резьбой) не

следует затягивать сильнее после монтажа второго

соединения, поскольку это может привести к

повреждению шланга вследствие его скручивания.

•  Специалист, выполняющий монтаж подводки, должен

проследить за тем, чтобы все соединения были плотно

затянуты.

•  Он должен проверить прилагаемые к шлангам

уплотнительные материалы на предмет их

пригодности для использования в данном конкретном

случае.

7. Гибкая подводка

D

внешний

X

изгиб

Изгиб

шланга

правильно

правильно

правильно

правильно

неправильно

неправильно

неправильно

неправильно

L

мин.

R

мин.
