48

Для специалиста

Альтернативные варианты монтажа показаны на рисунках

J

–

O

.

4.1

Электромонтаж – UP – внизу

K

a  Провести наконечник кабеля через кабель подключения к электросети.

b  Выдавите размеченный фрагмент для вставки наконечника кабеля в задней стенке.

c  Переместить клеммник сверху вниз, для этого ослабить все винты и снова прикрутить клеммник внизу.

d  Провести заднюю стенку через резьбовой болт и кабельный наконечник, кабельный наконечник на

накладках втянуть в заднюю стенку с помощью клещей и зафиксировать оба крючка со слышимым

щелчком.

e  Придавить заднюю стенку прочно и заподлицо со стенкой, затем зафиксировать с помощью

крепежного кулачка.

4.2

Электромонтаж – AP

•

  Для соединительного кабеля в задней стенке необходимо прорезать или продавить ввод

(возможные места продавливания см.

J

 ).

•

  При электромонтаже AP (поверх штукатурки) степень защиты переходит в IP 24 (защита от брызг).

  Внимание:

На заводской табличке нужно сделать пометки подходящим карандашом:

перечеркнуть IP 25 и отметить клетку IP 24.

4.3

Приоритетная схема

L

При сочетании с другими электроприборами, например, электрическими нагревателями, следует

применять реле сброса нагрузки:

a  Реле сброса нагрузки (см. «8. Специальные принадлежности»).

b  Линия управления для контактора 2-го устройства (например, электрического нагревателя).

c  Управляющий контакт, открывающийся при включении проточного водонагревателя

  Сброс нагрузки происходит при эксплуатации проточного водонагревателя!

Реле сброса нагрузки можно подключать только к средней фазе сетевой клеммы устройства.

4.4

Монтаж под столом, содинения для подачи воды – вверху

Монтаж устройства под столом с расположенными сверху соединениями для подачи воды выполняется

с помощью дополнительных устройств для подстольного монтажа труб (номер для заказа 18 44 21).

Аккуратно продавить вводные отверстия в задней стенке для водопроводных труб и смонтировать

набор труб.

4.5

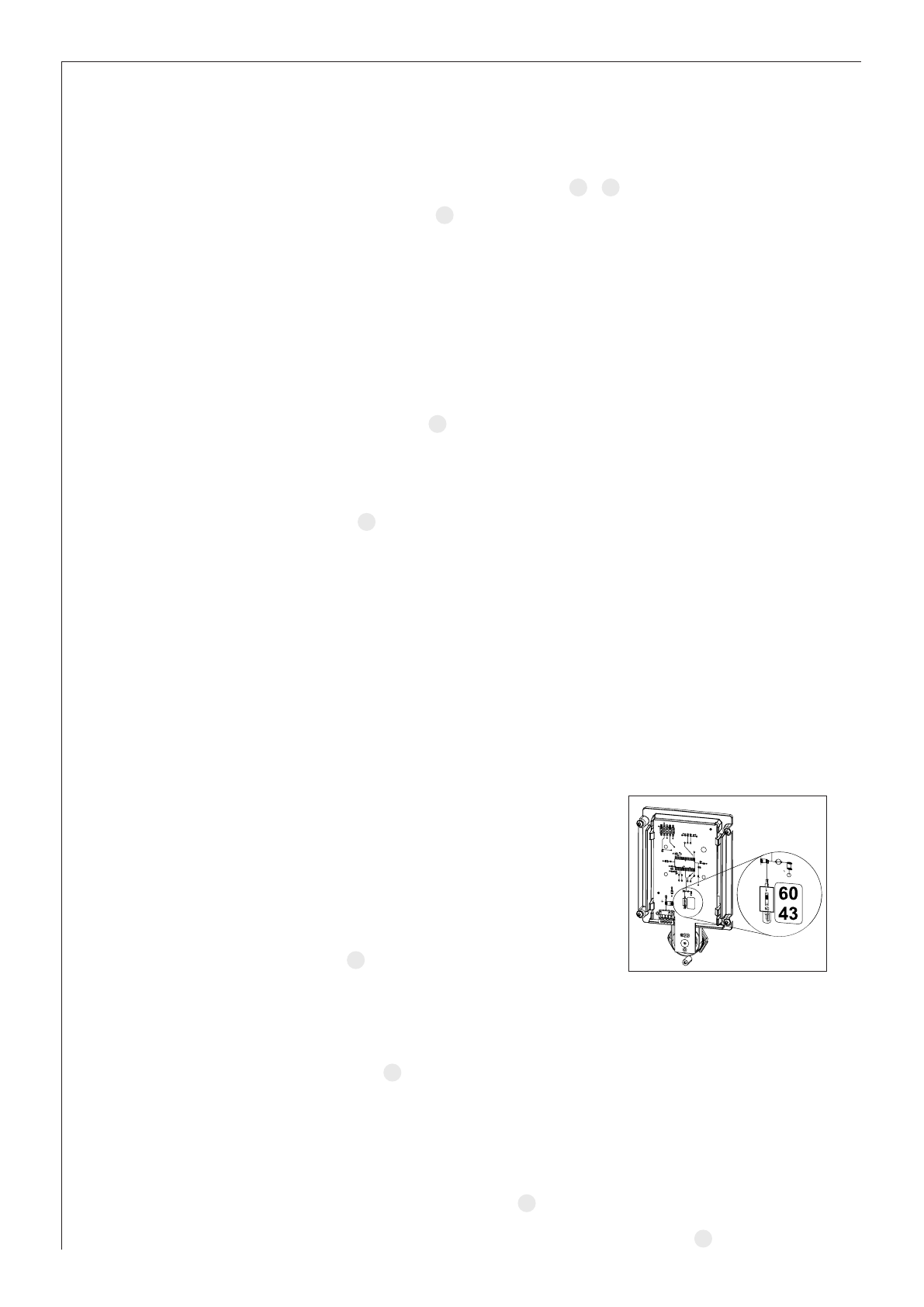

Ограничение температуры

Максимальное ограничение температуры до 43°C настраивается

внутри устройства, на колпаке. Для этого переключатель следует

перевести со значения 60 (°C) на 43 (°C).
Кнопка настройки температуры двигается по всему диапазону.

Температура воды на выходе всегда ограничивается значением 43°C!

Возможна настройка в диапазоне от 30 до 43°C.

4.6

Арматура AP

AEG-Haustechnik − напорная арматура для установки поверх

штукатурки ADEo 70 WD

N

(№ для заказа 18 39 34):

•

  Смонтировать пробку G ½ с уплотнениями (a)

(входят в комплект поставки напорной арматуры ADEo 70 WD).

•

  Смонтировать арматуру.

•

  Вставить опорный лист в нижнюю часть задней стенки. Опорный лист входит в комплект поставки

арматуры и необходим для удерживания труб арматуры в предписанном положении и для

обеспечения защиты от влаги (

M

 31).

•

  Вставить трубы арматуры сверху через опорный лист и нижнюю часть задней стенки.

•

  Вставить свободные концы труб в арматуру.

•

  Зафиксировать нижнюю часть задней стенки вместе с опорным листом и трубами в верхней части

задней стенки.

•

  Соединить трубы с устройством.

Необходимо подготовить колпак устройства к этой установке:

аккуратно продавить вводные отверстия в колпаке (

M

 a), при необходимости использовать пилочку.

Крепление устройства:

Закрепить заднюю стенку в нижней области двумя дополнительными винтами (

M

 24).

4.  Альтернативные варианты монтажа

 для специалиста

Электромонтаж: UP − внизу, реле сброса нагрузки; монтаж под столом, соединения для воды

−

вверху; вода: AP
